淺談C#使用TCP/IP與ModBus進行通訊

編輯:關於C語言

ClIEnt與Server之間有兩種通訊方式:一種是TCP/IP,另一種是通過串口(Serial Port),本文重點介紹第一種通訊方式。第二種方式留了接口,暫時還沒有實現。

2. 數據包格式及MBAP header (MODBUS Application Protocol header)

2.1 數據包格式

數據交換過程中,數據包的格式由三部分組成:協議頭 + 功能碼 + 數據(請求或接受的數據)。

這裡主要用到下列兩個功能碼(十進制):

3: 讀取寄存器中的值(Read Multiple Register)

16: 往寄存器中寫值(Write Multiple Register)

2.2 MBAP header

協議頭具體包括下列4個字段:

(1) Transaction Identifier:事務ID標識,ClIEnt每發送一個Request數據包的時候,需要帶上該標識;當Server響應該請求的時候,會把該標識復制到Response中;這樣客戶端就可以進行容錯判斷,防止數據包發串了。

(2) Protocal IdentifIEr:協議標識,ModBus協議中,該值為0;

(3) Length:整個數據包中,從當個前這個字節之後開始計算,後續數據量的大小(按byte計算)。

(4) Unit IdentifIEr:

3. 大小端轉換

ModBus使用Big-Endian表示地址和數據項。因此在發送或者接受數據的過程中,需要對數據進行轉換。

3.1 判斷大小端

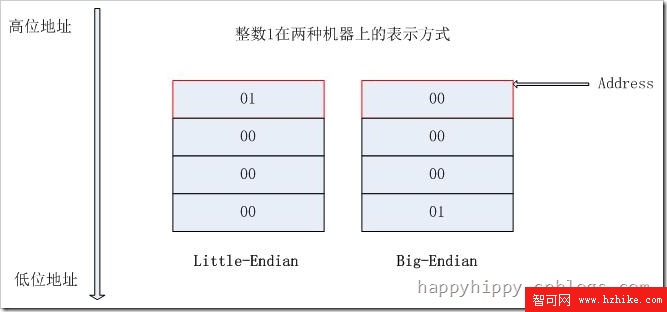

對於整數1,在兩種機器上有兩種不同的標示方式,如上圖所示;因此,我們可以用&操作符來取其地址,再轉換成指向byte的指針(byte*),最後再取該指針的值;若得到的byte值為1,則為Little-Endian,否則為Big-Endian。

  1. unsafe
  2. {
  3. inttester = 1;
  4. boollittleEndian = (*(byte*)(&tester)) == (byte)1;
  5. }

3.2 整數/浮點數轉換成Byte數組

.Net提供了現成的API,可以BitConverter.GetBytes(value)和BitConverter.ToXXOO(Byte[] data)來進行轉換。下面的代碼對該轉換進行了封裝,加入了Little-Endian轉Big-Endian的處理(以int為例):

  1. publicclassValueHelper //Big-Endian可以直接轉換
  2. {
  3. publicvirtualByte[] GetBytes(intvalue)
  4. {
  5. returnBitConverter.GetBytes(value);
  6. }
  7. publicvirtualintGetInt(byte[] data)
  8. {
  9. returnBitConverter.ToInt32(data, 0);
  10. }
  11. }
  12. internalclassLittleEndianValueHelper : ValueHelper //Little-Endian,轉換時需要做翻轉處理。
  13. {
  14. publicoverrideByte[] GetBytes(intvalue)
  15. {
  16. returnthis.Reverse(BitConverter.GetBytes(value));
  17. }
  18. publicvirtualintGetInt(byte[] data)
  19. {
  20. returnBitConverter.ToInt32(this.Reverse(data), 0);
  21. }
  22. privateByte[] Reverse(Byte[] data)
  23. {
  24. Array.Reverse(data);
  25. returndata;
  26. }

4. 事務標識和緩沖處理

4.1 Transaction IdentifIEr

上面2.2節中提到,Client每發送一個Request數據包的時候,需要帶上一個標識;當Server響應該請求的時候,會把該標識復制到Response中,返回給Client。這樣ClIEnt就可以用來判斷數據包有沒有發串。在程序中,可以可以用一個變量及記錄該標識:

  1. privatebytedataIndex = 0;
  2.  protectedbyteCurrentDataIndex
  3. {
  4. get { returnthis.dataIndex; }
  5. }
  6. protectedbyteNextDataIndex()
  7. {
  8. return++this.dataIndex;
  9. }

每次Client發送數據的時候,調用NextDataIndex()來取得事務標識;接著當ClIEnt讀取Server的返回值的時候,需要判斷數據包中的數據標識是否與發送時的標志一致;如果一致,則認為數據包有效;否則丟掉無效的數據包。

4.2 緩沖處理

上節中提到,如果ClIEnt接收到的響應數據包中的標識,與發送給Server的數據標識不一致,則認為Server返回的數據包無效,並丟棄該數據包。

如果只考慮正常情況,即數據木有差錯,Client每次發送請求後,其請求包裡面包含需要讀取的寄存器數量,能算出從Server返回的數據兩大小,這樣就能確定讀完Server返回的所有緩沖區中的數據;每次交互後,Socket緩沖區中都為空,則整個過程沒有問題。但是問題是:如果Server端出錯,或者數據串包等異常情況下,ClIEnt不能確定Server返回的數據包(占用的緩沖區)有多大;如果緩沖區中的數據沒有讀完,下次再從緩沖區中接著讀的時候,數據包必然是不正確的,而且會錯誤會一直延續到後續的讀取操作中。

因此,每次讀取數據時,要麼全部讀完緩沖區中的數據,要麼讀到錯誤的時候,就必須清楚緩沖區中剩余的數據。網上搜了半天,木有找到Windows下如何清理Socket緩沖區的。有篇文章倒是提到一個狠招,每次讀完數據後,直接把Socket給咔嚓掉;然後下次需要讀取或發送數據的時候,再重新建立Socket連接。

回過頭再來看,其實,在ClIEnt與Server進行交互的過程中,Server每次返回的數據量都不大,也就一個MBAP Header + 幾十個寄存器的值。因此,另一個處理方式,就是每次讀取盡可能多的數據(多過緩沖區中的數據量),多讀的內容,再忽略掉。暫時這麼處理,期待有更好的解決方法。

5. 源代碼

5.1 類圖結構:

5.2 使用示例

(1) 寫入數據:

  1. this.Wrapper.Send(Encoding.ASCII.GetBytes(this.tbxSendText.Text.Trim()));
  2. publicoverridevoidSend(byte[] data)
  3. {
  4. //[0]:填充0,清掉剩余的寄存器
  5. if(data.Length <60)
  6. {
  7. var input = data;
  8. data = newByte[60];
  9. Array.Copy(input, data, input.Length);
  10. }
  11. this.Connect();
  12. List<byte>values = newList<byte>(255);
  13. //[1].Write Header:MODBUS Application Protocol header
  14. values.AddRange(ValueHelper.Instance.GetBytes(this.NextDataIndex()));//1~2.(Transaction IdentifIEr)
  15. values.AddRange(newByte[] { 0, 0 });//
  16. Protocol IdentifIEr,0 = MODBUS protocol
  17. values.AddRange(ValueHelper.Instance.GetBytes((byte)(data.Length + 7)));//
  18. 後續的Byte數量
  19. values.Add(0);//
  20. Unit Identifier:This fIEld is used for intra-system routing purpose.
  21. values.Add((byte)FunctionCode.Write);//
  22. Function Code : 16 (Write Multiple Register)
  23. values.AddRange(ValueHelper.Instance.GetBytes(StartingAddress));//9~10.起始地址
  24. values.AddRange(ValueHelper.Instance.GetBytes((short)(data.Length / 2)));//11~12.寄存器數量
  25. values.Add((byte)data.Length);//13.數據的Byte數量
  26. //[2].增加數據
  27. values.AddRange(data);//14~End:需要發送的數據
  28. //[3].寫數據
  29. this.socketWrapper.Write(values.ToArray());
  30. //[4].防止連續讀寫引起前台UI線程阻塞
  31. Application.DoEvents();
  32. //[5].讀取Response: 寫完後會返回12個byte的結果
  33. byte[] responseHeader = this.socketWrapper.Read(12);
  34. }

(2) 讀取數據:

  1. this.tbxReceiveText.Text = Encoding.ASCII.GetString(this.Wrapper.Receive());
  2. publicoverridebyte[] Receive()
  3. {
  4. this.Connect();
  5. List<byte>sendData = newList<byte>(255);
  6. //[1].Send
  7. sendData.AddRange(ValueHelper.Instance.GetBytes(this.NextDataIndex()));//1~2.(Transaction IdentifIEr)
  8. sendData.AddRange(newByte[] { 0, 0 });//3~4:Protocol IdentifIEr,0 = MODBUS protocol
  9. sendData.AddRange(ValueHelper.Instance.GetBytes((short)6));//5~6:後續的Byte數量(針對讀請求,後續為6個byte)
  10. sendData.Add(0);//
  11. Unit Identifier:This fIEld is used for intra-system routing purpose.
  12. sendData.Add((byte)FunctionCode.Read);//8.Function Code : 3 (Read Multiple Register)
  13. sendData.AddRange(ValueHelper.Instance.GetBytes(StartingAddress));//9~10.起始地址
  14. sendData.AddRange(ValueHelper.Instance.GetBytes((short)30));//11~12.需要讀取的寄存器數量
  15. this.socketWrapper.Write(sendData.ToArray()); //發送讀請求
  16. //[2].防止連續讀寫引起前台UI線程阻塞
  17. Application.DoEvents();
  18. //[3].讀取Response Header : 完後會返回8個byte的Response Header22:byte[] receiveData = this.socketWrapper.Read(256);//緩沖區中的數據總量不超過256byte,一次讀256byte,防止殘余數據影響下次讀取
  19. shortidentifIEr = (short)((((short)receiveData[0]) <<8) + receiveData[1]);
  20. //[4].讀取返回數據:根據ResponseHeader,讀取後續的數據
  21. if(identifIEr != this.CurrentDataIndex) //請求的數據標識與返回的標識不一致,則丟掉數據包
  22. {
  23. returnnewByte[0];
  24. }
  25. bytelength = receiveData[8];//最後一個字節,記錄寄存器中數據的Byte數
  26. byte[] result = newbyte[length];
  27. Array.Copy(receiveData, 9, result, 0, length);
  28. returnresult;

(3) 測試發送和讀取:

5.3 代碼下載

CSharpModBusExample

原文鏈接:http://www.cnblogs.com/happyhippy/archive/2011/07/17/2108976.Html
