.Net Micro Framework研究—Shapes命名空間

試驗平台：.Net Micro Framework 模擬器



在Microsoft.SPOT.Presentation.Shapes命名空間下，包含幾個形狀對象，主要有Ellipse、Line、Polygon、Rectangle，同樣也只有Rectangle實現的最好，其他形狀都不支持填充色，雖然每個對象都有Fill屬性。

讓人奇怪的是，每個形狀對象都不能設置left和top坐標，僅能設置寬度和高度，用起來很不習慣。

StackPanel類是Panel的派生類，從字面意思上看，就是可以堆疊的面板。意如其名，它可以包含多個子對象，不過每一對象都不能重疊，以特有的方式堆疊在一起。

有如下幾個屬性方法控制堆疊方式：

1、              Orientation屬性，有兩種方式：Orientation.Horizontal，OrIEntation.Vertical。設置該屬性後，StackPanel的子對象的坐標系就會發生變化（很可惜字體的方向並沒有從根本上改變）。

2、              HorizontalAlignment、VerticalAlignment屬性，設置子對象的堆疊方式。枚舉定義如下。

    public enum HorizontalAlignment

    {

        Left = 0,

        Center = 1,

        Right = 2,

        Stretch = 3,

}

    public enum VerticalAlignment

    {

        Top = 0,

        Center = 1,

        Bottom = 2,

        Stretch = 3,

 }

3、               SetMargin方法，設置邊界空白大小。



    完整的代碼如下，

using System;

using Microsoft.SPOT;

using Microsoft.SPOT.Input;

using Microsoft.SPOT.Presentation;

using Microsoft.SPOT.Presentation.Controls;

using Microsoft.SPOT.Presentation.Media;

using Microsoft.SPOT.Presentation.Shapes;



namespace MFWindow

{

    public class Program : Microsoft.SPOT.Application

    {

        public static void Main()

        {

            //創建窗體

            WindowsDrawing win = new WindowsDrawing();

            //程序運行

            new Program().Run(win);

        }



        internal sealed class WindowsDrawing : Window

        {

            public  WindowsDrawing()

            {

                this.Width = SystemMetrics.ScreenWidth;

                this.Height = SystemMetrics.ScreenHeight;



                //可設置顯示方向（水平，垂直）

                //StackPanel panel = new StackPanel(OrIEntation.Vertical);

                StackPanel panel = new StackPanel(OrIEntation.Horizontal);



                //設置邊界空白

                panel.SetMargin(10);



                //設置對象堆疊的方式

   panel.HorizontalAlignment = HorizontalAlignment.Center;

                panel.VerticalAlignment = VerticalAlignment.Center;



                this.Child = panel;



                //添加文本

                Text txt = new Text(Resources.GetFont(Resources.FontResources.small), "yefan");



                //不能設置left,top坐標

                txt.Width = 100;

                txt.Height = 30;

                panel.Children.Add(txt);



                //添加不同的形狀對象

                Shape[] shapes = new Shape[]

                                {

                                     new Ellipse(),

                                     new Line(),

                                     new Polygon(new Int32[] { 0, 0,    10, 0,    10, 10,    0, 10 }),

                                     new Rectangle()

                                };



                //設置形狀對象必要的參數(各對象不能重疊，只能堆疊在一起)

         foreach (Shape s in shapes)

                {

                    s.Fill = new SolidColorBrush(ColorUtility.ColorFromRGB(0, 255, 0));

                    s.Stroke = new Pen(Color.Black, 2);



                    //不能設置left,top坐標

                    s.Height = 40;

                    s.Width = 40;



                    panel.Children.Add(s);

                }

            }

        }

    }

}

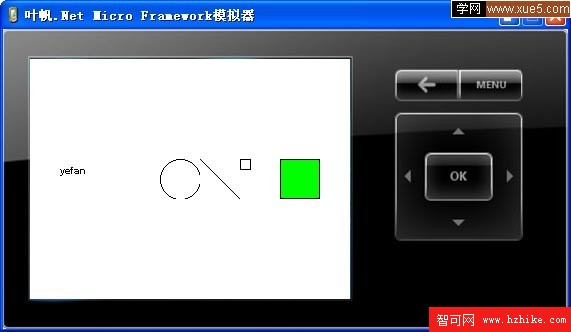

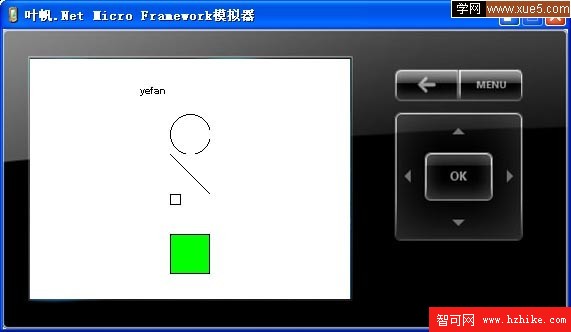

僅修改這句代碼 StackPanel panel = new StackPanel(OrIEntation.Horizontal);中的參數就可以實現兩種不同的效果，如下面兩圖所示：





總的來說，我覺得MF提供的圖像對象還很不完善，不僅一些基本功能沒有完成（如填充、線寬），並且無法設置形狀對象的絕對坐標（left,top），同時總類也特別少，希望以後的版本中能有很大的提升。
