簡介：本文基於 EMF（Eclipse Modeling Framework）模型反射機制，實現 了一種 EMF 模型對象比較的方法，並展示如何使用該算法得出對象的匹配程度 。首先設定對象的待比較字段列表。對其中的每個字段，獲取並比較對象的字段 值。在比較的過程中，該算法將組合數據類型（如自定義類、列表）的比較分解 為其子數據類型的比較。模型比較的結果是一個差異項列表，作為後續應用的基 礎，可以被用於版本控制、模型導入 / 導出等場景中。
EMF 和 Ecore 簡介
Eclipse Modeling Framework（EMF）是一個開放源代碼的模型驅動應用程序 開發框架。它可以基於 XML Schema、UML 或帶有模型特征注釋的 Java 接口， 創建 Java 代碼，實現圖形化的數據編輯、操縱、讀取和序列化。EMF 是 IBM WebSphere Studio 和 Eclipse 項目中很多工具的基礎。
Ecore 元模型是 EMF 框架的核心，它描述 EMF 模型並且提供模型的運行時 支持，包括：模型修改通知，以默認的 XMI 序列化提供 EMF 的持久化支持，以 及通用於操作 EMF 對象的高效反射 API。本文正是運用 EMF 的反射 API 讀取 EMF 對象的值，在此基礎上完成 EMF 對象的比較。

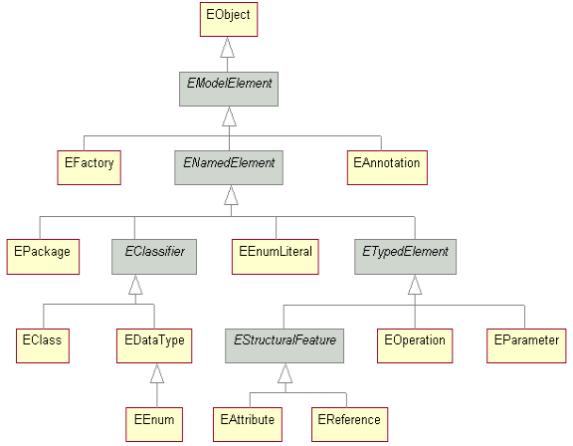

圖 1. Ecore 類型樹
圖 1 為 Ecore 的類型樹。圖中灰色填充背景表示在 EMF 框架中，該接口的 實現類為抽象類，黃色填充背景的接口有非抽象的實現類。對圖中與本文相關的 類型介紹如下：
EAttribute：用來描述一個屬性，它擁有一個名字和類型。EAttribute 描述 簡單數據 , 它由一個 EDataType 來指定。
EClass：是 EMF 對象的元類型，用來描述建模模型。它以屬性（EAttribute ）和引用（EReference）描述建模類的字段（Field）。類似 Java 的 Object.getClass() 得到的 Class，調用 EObject 對象的 eClass() 方法可以 得到 EClass。
EDataType：用來描述一個屬性的類型，這個屬性必須是簡單數據類型，包括 基本（primitive type）數據類型如：int，一個 Java 類型如 String，也可以 是一個數組。
EFactory：為一個抽象工廠，它包含創建建模對象的方法。
EObject：由圖 1 可見，EObject 為所有 EMF 建模對象的基類型 ( 或稱超 類型 )，在 EMF 框架內類似於 java.lang.Object。為了區別於用戶建模中的方 法名，EObject 接口中所定義的方法名都以"e"開頭。如 eClass() 方法返回一 個 EMF 對象的元模型 (EClass)。
EPackage：在 Ecore 中，EPackage 包含關於模型類 (EClass) 和數據類型 (EDataType) 的信息，如何得到 EPackage 的實例和得到模型類的信息在後面將 詳細介紹。
EReference：用來描述類之間的關聯關系，EReference 有名稱；一個描述包 含關系的布爾標志位（包含與否決定這兩個類型之間的關系是聚合 （Aggregation ）或者組合（Compostition））；一個 reference( 目標 ) 類 型，用來指定關系的類型，由於關聯關系是兩個類型之間的關系，所以 EReference 總是指向組合數據類型。
EStructureFeature：是 EReference 和 EAttribute 的共同超類。在理解上 可以將其作為字段（Field）。因為 EStructuralFeature 的實現是抽象類，所 以得到的 EStructuralFeature 對象一定是 EAttribute 或者 EReference 類型 的實例。
EMF 的反射 API
反射的概念是由 Smith 在 1982 年首次提出的，主要是指程序可以訪問、檢 測和修改它本身狀態或行為的一種能力。EMF 框架也提供了反射機制的接口及實 現。EMF 提供的反射機制是一個強大的工具。它使得代碼更加靈活，這些代碼可 以在運行時裝配，而不是在編碼階段就將某些連接進行固定。對任何 EMF 對象 ，都可以使用反射 API 來存取它的數據。
圖 2. EObject 接口
圖 2 所示為 EObject 接口，其中 EMF 提供的反射方法有 eGet()，eSet() ，eUnset() 和 eIsSet()，由於 EObject 接口是所有 EMF 建模類型必須實現的 接口，所以所有 EMF 對象都可以使用反射 API 方法，這是本文闡述的實現比較 EMF 對象解決方案的基石。對這五個反射方法的解釋如下：
Object eGet(EStructuralFeature)方法將返回 EStructuralFeature 表示屬 性的值，等同於調用 Object eGet(EStructuralFeature,true) 方法。
Object eGet(EStructuralFeature,boolean)方法的 boolean 參數用來指定 是否在返回之前解析並加載代理（Proxies）的引用對象。關於 EMF 的代理 (Proxy) 請參閱參考文檔擴展閱讀。
eSet(EStructuralFeature,Object)方法將參數中的 Object 對象設置為指定 屬性的新值。
eIsSet(EStructuralFeature)方法返回一個布爾值表示一個屬性是否已經被 設置值。
eUnSet(EStructuralFeature)方法可以用來重置或取消一個屬性的值。
用 EMF 反射實現對象按字段值比較
本章闡述如何得到 EStructuralFeature 對象，並通過 EMF 對象的反射方法 讀取字段的值。對於取得的值，區別其是簡單類型還是組合類型，之後分別進行 比較。
運用反射 API 讀取對象的字段值
本文用 EObject 對象的 eGet(EStructuralFeature) 方法讀取 EObject 對 象的值。首先，需要得到該方法的參數 EstructuralFeature。EMF 將模型類型 的字段相關描述信息集中放置到實現 EPackage 接口的類內部。EMF 代碼生成工 具會為建模模型生成 EPackage 的子接口，由這個接口的靜態變量 eINSTANCE 得到它的實例，將其作為 eGet 方法的參數即可得到相應的值。代碼如清單 1 所示：
清單 1. 使用反射 API 的代碼與非反射代碼的示例
EStructuralFeature feature =ModelPackage.eINSTANCE.getNodeElement_Description();
Object remoteValue = remote.eGet(feature);
Object localValue = local.eGet(feature);
不使用反射的代碼：
Object removeValue = ((NodeElement)remote).getDescription ();
Object localValue = ((NodeElement)local).getDescription ();
由清單 1 可見，如不使用反射 API 讀取對象的值，首先需要將對象轉型。 當需要取值的類型很多時，轉型語句會隨之增多，大大增加代碼書寫和維護的工 作量。尤其是這種取值方法必須已知被取值對象的類型，相對於使用反射 API 進行取值，這種方法是僵硬，且難於復用的。
判斷簡單數據類型或組合數據類型
因為要實現按值比較，所以首先要區別得到的字段值是簡單數據類型還是組 合數據類型。

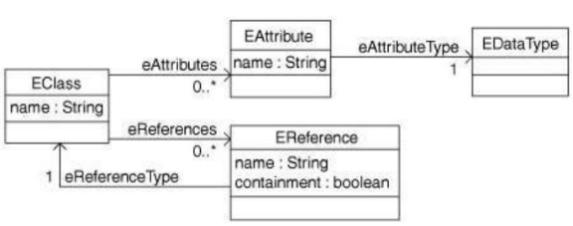

圖 3. Eclass, EAttribute, EReference, EDataType 關系圖
圖 3 描述了 EClass, EAttribute, EReference 和 EDataType 的關系，可 知 EReference 類型的 eReferenceType 總是一個 EClass 的組合類型， EAttribute 的類型則總是一個簡單類型。這有利於了解區分簡單類型和組合類 型的方法，也便於理解 EMF 對建模模型的描述，從而更好的運用 EMF 反射 API 。於是，本文使用清單 2 代碼所示的方法區分類型是簡單還是組合，如下：
清單 2. 判斷簡單數據類型或組合數據類型
if (remote.eGet(feature) instanceof EList|| local.eGet (feature) instanceof EList) {
// 集合數據類型，需要遍歷其中每一個元素進行比較
}
else if(remote.eGet(feature) instanceof EObject||local.eGet (feature) instanceof EObject)
{
// 組合數據類型
} else {
// 簡單數據類型
}
清單 2 代碼通過 instanceof 操作符首先區分出列表類型，然後再區分出組 合數據類型，余下的作為簡單數據類型處理。區分 EList 是因為它是一種集合 數據類型，需要進行遍歷其中元素。比較 EList 的方法將在第 3.4 節中詳細敘 述。
比較簡單數據類型
通常，基本類型多以“==”操作符比較，但是“==”操作符在比較對象時是 按地址進行比較，所以此操作符並不適用於比較如 String 這樣的簡單數據類型 。按內容比較簡單類型應選擇 java.lang.Object 的 equals() 方法。由於 Java 自 5.0 版本新增加了自封箱（Autoboxing）特性，即 Java 編譯器會在需 要時對所有基本數據類型做自封箱操作，比如將 int 自封箱為 Integer 對象， 將 boolean 自封箱為 Boolean 等。利用這個特性，只要將得到的值賦給 Object，由 Java 編譯器去判斷是否做自封箱處理，之後調用 equals 方法對兩 個對象進行比較即可，省去了對基本數據類型的判斷和使用“==”操作符比較的 繁瑣步驟。比較簡單數據的示例代碼如清單 3:
清單 3. 用 equals 比較簡單類型的數據
Object remoteValue = remote.eGet(feature);
Object localValue = local.eGet(feature);
if (remoteValue != null && localValue != null) {
if (!remoteValue.equals(localValue)) {
// remote value and local value are different
}
}
比較組合數據類型
對於組合數據類型，需要把其分解為簡單數據類型比較。組合數據類型的字 段有可能仍是組合數據類型，所以需要進行遞歸分解。另外由於對象之間可能有 循環的關聯關系，所以需要把已經比較過的對象放進備忘錄，在每比較一個對象 之前先檢查備忘錄中是否已經記錄了該對象，以避免程序陷入無限循環之中。
列表 (EList) 的比較算法可以簡單概括為：求兩個列表的差集，差集中的每 個元素都是一個比較的差異項；把兩個列表的交集元素按組合類型或者簡單類型 算法進行比較。清單 4 給出了比較列表的代碼片斷。
清單 4. 比較列表 EList
if (remote.eGet(feature) instanceof Elist || local.eGet (feature) instanceof Elist)
{ // if the value is a list
compare((EList) remote.eGet(feature), (EList) local
.eGet(feature), compareType, compareLog);
}
private void compare(List remote, List local, int compareType,
List<CompareInfo> compareLog) {
if (local == null || local.isEmpty()) {
if (remote == null || remote.isEmpty())
return;
for (int i = 0; i < remote.size(); i++) {
EObject eo = (EObject) remote.get(i);
compareLog.add(new CompareInfo (CompareInfo.REMOTE_ADD,
compareType, eo, null));
}
return;
}
for (int i = 0; i < remote.size(); i++) {
EObject remoteObject = (EObject) remote.get(i);
EObject localObject = findElementByID(local, remoteObject);
if (localObject != null) {
compareT((EObject) remoteObject, localObject, compareType,compareLog);
} else {
compareLog.add(new CompareInfo (CompareInfo.REMOTE_ADD,
compareType, remoteObject, localObject));
}
}
for (int i = 0; i < local.size(); i++) {
EObject localObject = (EObject) local.get(i);
EObject remoteObject = findElementByID(remote, localObject);
if (remoteObject == null) { //差集 local-remote 元 素
compareLog.add(new CompareInfo (CompareInfo.REMOTE_DELETE,
compareType, remoteObject, localObject));
}
}
}
4. 一個完整的 EMF 模型比較器
下面針對一個本地模型與遠端模型同步的場景，綜合運用 EMF 反射 API 實 現一個完整的 EMF 模型比較器。所謂同步，是指將遠端模型與本地模型做比較 ，得到兩者的差異並顯示給用戶，最終由用戶決定更新本地模型還是更新遠端模 型的一系列動作。對照圖 4 的類圖，工具類 ModelComparePort 負責比較本地 模型和遠端模型，每比較出一處不同，便生成一個 CompareInfo 對象記錄此差 異項，最終得到一個差異項列表。CompareInfo 可以記錄的差異類型包括：遠端 / 本地模型增加新節點、遠端 / 本地模型刪除和修改節點。

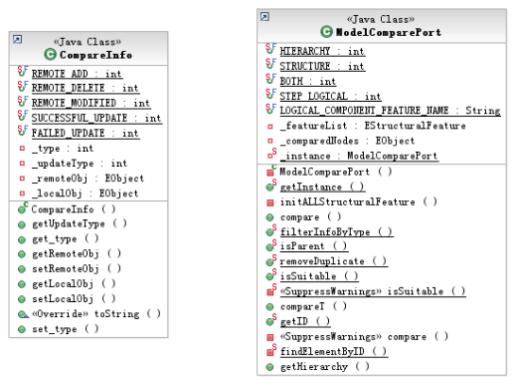

圖 4. 比較器類圖
ModelComparePort 類在執行比較之前，函數 initALLStructuralFeature() 初始化一個 EStructuralFeature 列表，羅列所有需要參與比較的字段。如清單 5 所示。設定此列表的作用是控制比較的范圍。
清單 5. 初始化需要比較的字段
private void initALLStructuralFeature()
{
// initiate the features that need to be compared
ModelPackage pkg = ModelPackage.eINSTANCE;
_featureList.add(pkg.getProjectModel_Scenarios());
_featureList.add(pkg.getProjectModel_ProjectNode());
......
......
_featureList.add(pkg.getStructureModel_Transactions());
}
比較兩個對象差異的本質是比較兩個可比對象相同字段值的差異。本例中的 被比較對象都具有 ID 字段，只有 ID 相同的對象才具有可比性。
當確定兩個對象具有可比性之後，需要遍歷字段列表 _featureList，獲取並 比較兩個對象中相同字段的值。因為需要比較的字段來自不同的建模類，並且本 例中這些字段被放置在一個列表內，所以需要判斷某字段是否可以用於一個對象 的方法。清單 6 列出了完成這一功能的代碼片斷，函數 isSuitable() 遞歸遍 歷一個類型及其所有超類型，判斷參數 feature 是否適用於此對象。
清單 6. 判斷一個 EStructuralFeature 是否適用於一個對象
public static boolean isSuitable(EObject eo, EStructuralFeature feature)
{
if (eo == null)
return false;
return isSuitable(eo.getClass(), feature);
}
private static boolean isSuitable(Class c, EStructuralFeature feature)
{
Class[] interfaces = c.getInterfaces();
for (int m = 0; m < interfaces.length; m++)
{
if (interfaces[m] == feature.getContainerClass()
|| isSuitable(interfaces[m], feature))
{
return true;
}
}
return false;
}
如果一個 EStructuralFeature 適用於兩個對象，則用 eGet() 方法獲取兩 個對象在該字段的值並進行比較。通過 EMF 反射 API 取值和根據得到值的不同 類型進行比較的細節同第 3 章。ModelComparePort 類的列表類型變量 _comparedNodes 是用作記錄已經比較過節點的備忘錄，在進行比較之前需要查 閱備忘錄避免重復比較，在比較之後需要更新備忘錄。比較器發現兩個對象的不 同便生成一個 CompareInfo 對象，最終得到一個由 CompareInfo 對象組成的差 異項列表，關鍵代碼如清單 7 所示：
清單 7. 比較兩個 EObject 對象
public void compareT(EObject remote, EObject local, int compareType,
List<CompareInfo> compareLog)
{
if (remote == null && local != null)
{
compareLog.add(new CompareInfo (CompareInfo.REMOTE_DELETE,
compareType, remote, local));
return;
}
else if (remote != null && local == null)
{
compareLog.add(new CompareInfo(CompareInfo.REMOTE_ADD, compareType,
remote, local));
return;
}
if (((MObject) local).getEditStatus().equals(
EditStatus.DELETED_LITERAL))
{
compareLog.add(new CompareInfo (CompareInfo.REMOTE_MODIFIED,
compareType, remote, local));
return;
}
if (!_comparedNodes.contains(remote))
_comparedNodes.add(remote);
else
return;
// compare all
for (int i = 0; i < _featureList.size(); i++)
{
EStructuralFeature feature = _featureList.get (i);
if (isSuitable(remote, feature))
{
if (remote.eGet(feature) instanceof Elist
|| local.eGet(feature) instanceof Elist)
{ // if the value is a list
compare((EList) remote.eGet(feature), (EList) local
.eGet(feature), compareType, compareLog);
}
else if (remote.eGet(feature) instanceof Eobject
|| local.eGet(feature) instanceof Eobject)
{ // if the value is an Eobject
compareT((EObject) remote.eGet(feature), (EObject) local
.eGet(feature), compareType, compareLog);
}
else
{ // if the value is a simple object
Object remoteValue = remote.eGet (feature);
Object localValue = local.eGet(feature);
if (remoteValue != null && localValue != null)
{
if (!remoteValue.equals(localValue))
{
// the two remote value and local value are
// different, record them
compareLog.add(new CompareInfo(
CompareInfo.REMOTE_MODIFIED, compareType,
remote, local));
}
}
else if ((remoteValue == null && localValue != null)
|| (remoteValue != null && localValue == null))// 一個為null
{
compareLog.add(new CompareInfo(
CompareInfo.REMOTE_MODIFIED, compareType,
remote, local));
}
}
}
}
}
比較結果界面

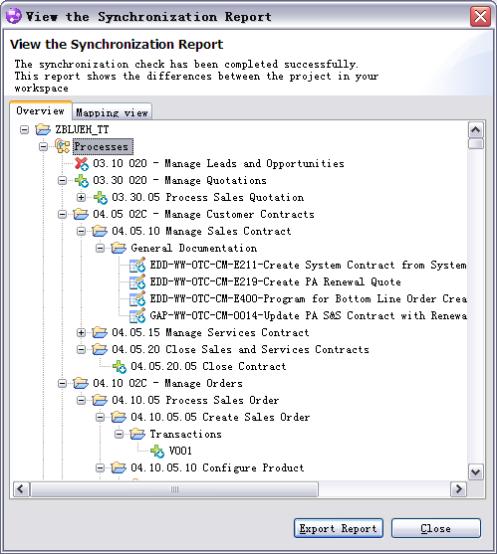

圖 5. 以樹視圖展示比較結果
圖 5 中的樹視圖展示了比較器的比較結果（一個 CompareInfo 對象列表） ，其中紅色 X 表示該節點發生刪除操作，綠色 + 號表示增加操作，表格和一支 筆的圖案表示修改操作，右下角帶有上、下箭頭的小角標表示發起操作的是遠端 或者本地。比較器完成的工作是滿足模型比較並展示需求的關鍵步驟，但是除了 比較器，還至少需要建模模型對本地修改狀態的記錄，和一個友好的界面來顯示 比較結果。
後記
本文中提供的 EMF 比較器解決方案是根據字段的值得到差異性列表，得到字 段值之後的比較過程沒有特殊的處理需求。在某些比較場景中，也許需要對兩個 值的比較不只是調用 equals 方法那麼簡單，比如：也許業務需求在比較過程中 會認為空字符串和 null 是相同的，但是在程序語句中這是兩個完全不同的值。 為了滿足對值的復雜比較，可以設計一個字段比較器，把不同字段的比較工作交 給該字段對應的比較器去執行。這樣在應用中就可以更加靈活的設定比較規則。
