我用的powerdesigner是15.1版本，數據庫是MySQL5.1.57

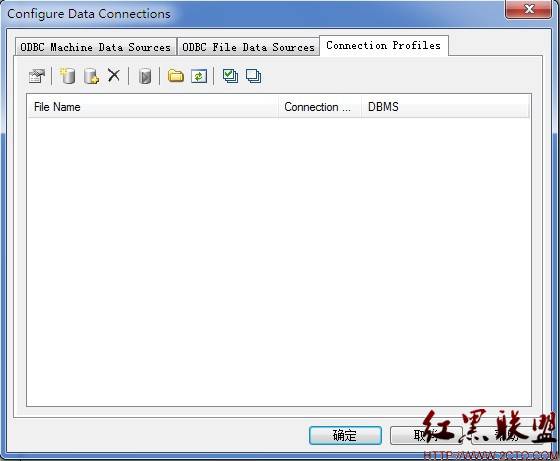

(1)首先新建一個“PhysicalDataModel”類型的文件，然後點擊“Database”->"Configure Connections",彈出窗口“Configure Data Connections”, 並選擇"Connection Profiles"如下圖所示： www.2cto.com

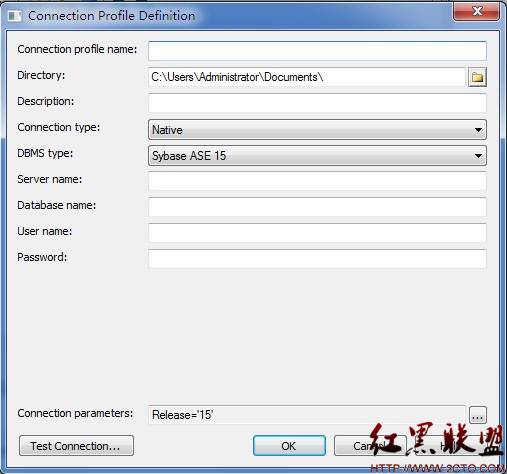

（2）新建一個mysql連接，如下窗口：

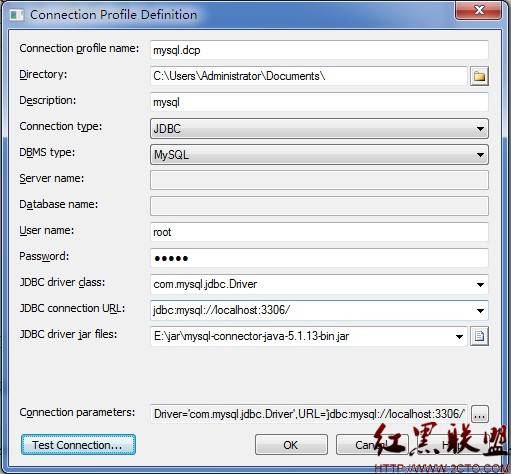

填寫連接相關信息，填寫完畢後如下圖所示：
（上圖相關信息填寫需注意：
<1>User name：和Password:為mysql數據庫的用戶名和密碼；
<2>JDBC driver jar files:為你的mysql-connector-java-5.1.13-bin.jar所在位置，點擊後面的圖標選擇即可。） www.2cto.com
填寫完相關信息後點擊左下角的“Test Connection。。。”進行測試連接是否連接成功。
若連接成功，點擊“OK”時彈出如下窗口。

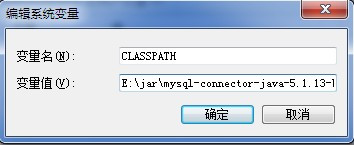

若連接不成功，則需要配置mysql-connector-java-5.1.13-bin.jar的環境變量，過程如下：

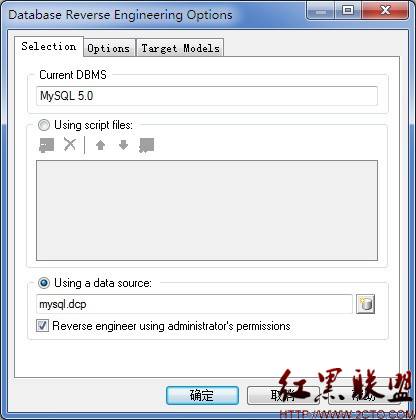

（5）連接成功後，點擊“Database”->"Update Model from Database(快捷鍵為：CTRL_R)",彈出窗口“Database Reverse Engineering Options”,如下圖所示：

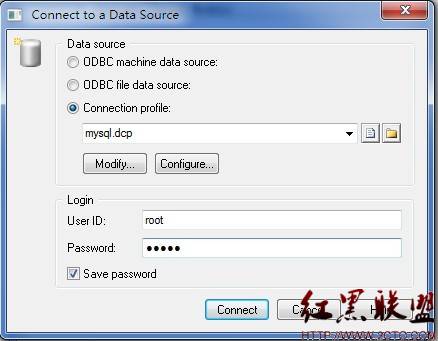

點擊 進行連接的一些配置，如下圖所示：

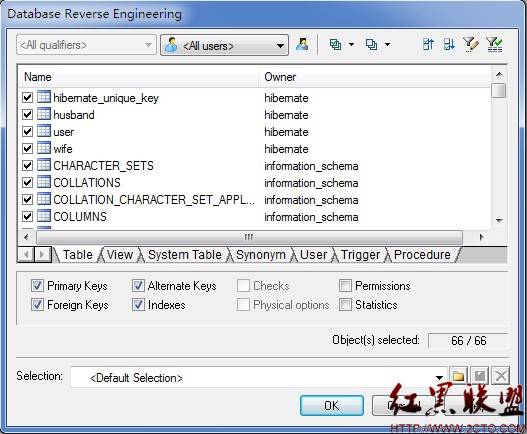

完成配置後，彈出如下窗口：
www.2cto.com
選擇需要進行反向工程的數據庫或數據庫中的某些表，然後點擊“OK”即可完成數據庫的反向工程操作。（注意：默認是所有數據庫全部選中的，所以在進行選擇需要進行反向工程的數據庫之前，先點擊"取消全選"使得數據庫全部未選中。）
到目前為止，powerdesigner的反向工程的連接環境全部配置完成，此時只需選中需要進行反向工程的數據庫或表，點擊“OK”便可導出數據的PhysicalDataModel圖。
作者 woisnong
