Android實現矩形區域截屏的方法

編輯:關於SqlServer

對屏幕進行截屏並裁剪有兩種方式:早截圖和晚截圖。早截圖,就是先截取全屏,再讓用戶對截取到的圖片進行修改;與之相對的,晚截圖,就是先讓用戶在屏幕上劃好區域,再進行截圖和裁剪。其實兩者並沒有什麼太大的區別,這篇就說說怎麼實現晚截圖。

晚截圖可以分成三步:

1. 在屏幕上標出截圖的矩形區域

2. 調用系統接口截屏

3. 對截圖進行裁剪

效果圖如下:

矩形區域截屏

第一步、在屏幕上標識出截圖區域

首先確定標識截圖區域所需要的功能:

1. 手指拖動形成矩形區域;

2. 可以拖動已經劃好的矩形區域進行移動;

3. 可以拖動矩形區域的邊框調整大小;

4. 選擇完成以後,有“確認”和“取消”功能,“確認”時可以獲得選取的區域位置。需要注意的是,按鈕的位置應該能夠自適應,比如選框幾乎占據全屏的情況下,應該把按鈕放到選框內部。

最簡單的方式就是寫一個自定義View,根據touch的位置執行不同的功能即可。實現很簡單,只要細心把每一種狀態就行,代碼請看Bigbang項目的MarkSizeView類。

第二步、調用系統接口截屏

截屏必須在Activity中進行,因為需要調用startActivityForResult()。不過也可以把mMediaProjectionManager傳到service中進行後續處理。

還要注意的是Activity本身在截屏的時候應該是透明的,不能對要截取得內容有影響。

直接看代碼:

public class ScreenCaptureActivity extends Activity {
 private static final String TAG = ScreenCaptureActivity.class.getName();
 private MediaProjectionManager mMediaProjectionManager;
 private int REQUEST_MEDIA_PROJECTION = 1;
 private SimpleDateFormat dateFormat;
 private String pathImage;
 private WindowManager mWindowManager;
 private ImageReader mImageReader;
 private MediaProjection mMediaProjection;
 private int mResultCode;
 private Intent mResultData;
 private VirtualDisplay mVirtualDisplay;
 private String strDate;
 private int windowWidth;
 private int windowHeight;
 private String nameImage;
 private int mScreenDensity;
 @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 mMediaProjectionManager = (MediaProjectionManager) getApplication().getSystemService(Context.MEDIA_PROJECTION_SERVICE);
 createVirtualEnvironment();
 startActivityForResult(mMediaProjectionManager.createScreenCaptureIntent(), REQUEST_MEDIA_PROJECTION);
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 @Override
 public void onActivityResult(int requestCode, int resultCode, Intent data) {
 if (requestCode == REQUEST_MEDIA_PROJECTION) {
  if (resultCode != Activity.RESULT_OK) {
  return;
  } else if (data != null && resultCode != 0) {
  mResultCode = resultCode;
  mResultData = data;
  startVirtual();
  new Handler(Looper.getMainLooper()).postDelayed(new Runnable() {
   @Override
   public void run() {
   startCapture();
   }
  },100);
  }
 }
 }
 @RequiresApi(api = Build.VERSION_CODES.KITKAT)
 private void createVirtualEnvironment() {
 dateFormat = new SimpleDateFormat("yyyy_MM_dd_hh_mm_ss");
 strDate = dateFormat.format(new Date());
 pathImage = Environment.getExternalStorageDirectory().getPath() + "/Pictures/";
 nameImage = pathImage + strDate + ".png";
 mMediaProjectionManager = (MediaProjectionManager) getApplication().getSystemService(Context.MEDIA_PROJECTION_SERVICE);
 mWindowManager = (WindowManager) getApplication().getSystemService(Context.WINDOW_SERVICE);
 windowWidth = mWindowManager.getDefaultDisplay().getWidth();
 windowHeight = mWindowManager.getDefaultDisplay().getHeight();
 DisplayMetrics metrics = new DisplayMetrics();
 mWindowManager.getDefaultDisplay().getMetrics(metrics);
 mScreenDensity = metrics.densityDpi;
 mImageReader = ImageReader.newInstance(windowWidth, windowHeight, 0x1, 2); //ImageFormat.RGB_565
 Log.i(TAG, "prepared the virtual environment");
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 public void startVirtual() {
 if (mMediaProjection != null) {
  Log.i(TAG, "want to display virtual");
  virtualDisplay();
 } else {
  Log.i(TAG, "start screen capture intent");
  Log.i(TAG, "want to build mediaprojection and display virtual");
  setUpMediaProjection();
  virtualDisplay();
 }
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 public void setUpMediaProjection() {
 mMediaProjection = mMediaProjectionManager.getMediaProjection(mResultCode, mResultData);
 Log.i(TAG, "mMediaProjection defined");
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 private void virtualDisplay() {
 mVirtualDisplay = mMediaProjection.createVirtualDisplay("screen-mirror",
  windowWidth, windowHeight, mScreenDensity, DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR,
  mImageReader.getSurface(), null, null);
 Log.i(TAG, "virtual displayed");
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 private void startCapture() {
 strDate = dateFormat.format(new java.util.Date());
 nameImage = pathImage + strDate + ".png";
 Image image = mImageReader.acquireLatestImage();
 int width = image.getWidth();
 int height = image.getHeight();
 final Image.Plane[] planes = image.getPlanes();
 final ByteBuffer buffer = planes[0].getBuffer();
 int pixelStride = planes[0].getPixelStride();
 int rowStride = planes[0].getRowStride();
 int rowPadding = rowStride - pixelStride * width;
 Bitmap bitmap = Bitmap.createBitmap(width + rowPadding / pixelStride, height, Bitmap.Config.ARGB_8888);
 bitmap.copyPixelsFromBuffer(buffer);
 bitmap = Bitmap.createBitmap(bitmap, 0, 0, width, height);
 image.close();
 Log.i(TAG, "image data captured");
 //保存截屏結果,如果要裁剪圖片,在這裡處理bitmap
 if (bitmap != null) {
  try {
  File fileImage = new File(nameImage);
  if (!fileImage.exists()) {
   fileImage.createNewFile();
   Log.i(TAG, "image file created");
  }
  FileOutputStream out = new FileOutputStream(fileImage);
  if (out != null) {
   bitmap.compress(Bitmap.CompressFormat.PNG, 100, out);
   out.flush();
   out.close();
   Intent media = new Intent(Intent.ACTION_MEDIA_SCANNER_SCAN_FILE);
   Uri contentUri = Uri.fromFile(fileImage);
   media.setData(contentUri);
   this.sendBroadcast(media);
   Log.i(TAG, "screen image saved");
  }
  } catch (FileNotFoundException e) {
  e.printStackTrace();
  } catch (IOException e) {
  e.printStackTrace();
  }
 }
 }
 @TargetApi(Build.VERSION_CODES.LOLLIPOP)
 private void tearDownMediaProjection() {
 if (mMediaProjection != null) {
  mMediaProjection.stop();
  mMediaProjection = null;
 }
 Log.i(TAG, "mMediaProjection undefined");
 }
}

第三步、對截圖進行裁剪

根據第一步得到的截圖區域mRect對第二步中得到的截屏結果bitmap進行裁剪:

if (mRect != null) {
 if (mRect.left < 0)
 mRect.left = 0;
 if (mRect.right < 0)
 mRect.right = 0;
 if (mRect.top < 0)
 mRect.top = 0;
 if (mRect.bottom < 0)
 mRect.bottom = 0;
 int cut_width = Math.abs(mRect.left - mRect.right);
 int cut_height = Math.abs(mRect.top - mRect.bottom);
 if (cut_width > 0 && cut_height > 0) {
 Bitmap cutBitmap = Bitmap.createBitmap(bitmap, mRect.left, mRect.top, cut_width, cut_height);
}

需要注意的是,在調用系統截屏功能的時候,如果手機有NavigationBar(虛擬導航欄),windowHeight的取值就是不包括NavigationBar的高度的,如果不進行調整,就會導致截屏被壓縮。如何獲取屏幕的真實高度,可以參考Android如何判斷NavigationBar是否顯示(獲取屏幕真實的高度)。

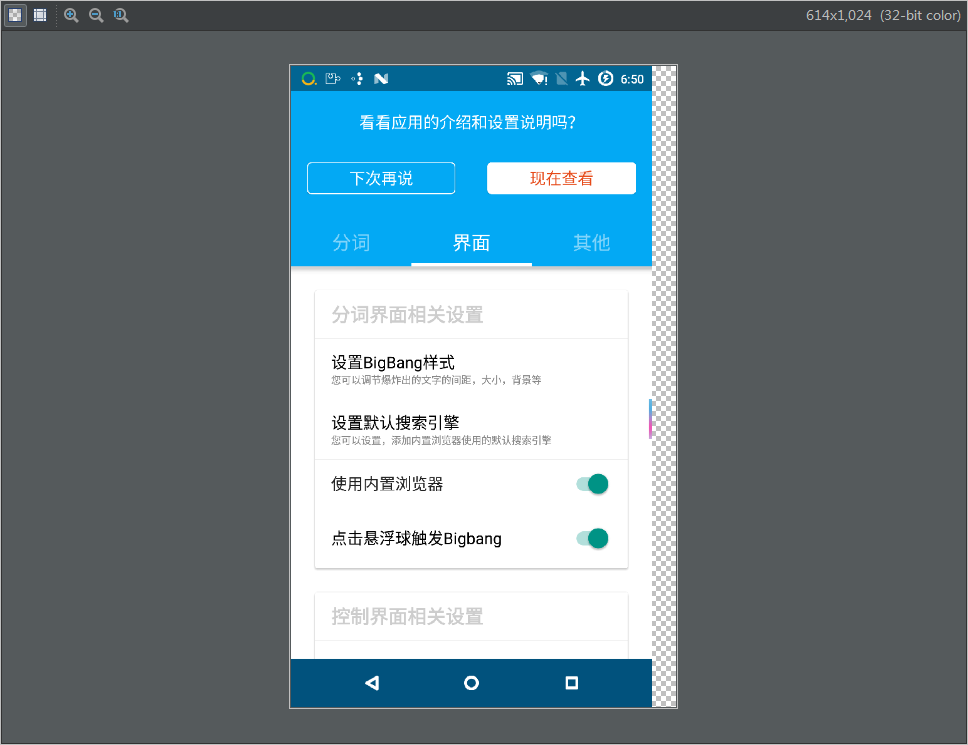

而且NavigationBar還會導致截屏的結果出現邊框,邊框的顏色是透明的,原因是第二步代碼中的rowPadding!=0,截屏如下圖所示:

帶NavigationBar使用系統截圖的結果

那麼如果我們想要對截圖的結果進行保存或者裁剪,就必須要去除邊框,找出真正的內容區域,也就是在第一個不透明的像素和最後一個不透明像素之間的內容,然後才能對得到的區域進行第三步的裁剪,代碼如下:

int[] pixel=new int[width];
bitmap.getPixels(pixel,0,width ,0,0,width,1);
int leftPadding=0;
int rightPadding=width;
for (int i=0;i<pixel.length;i++){
 if (pixel[i]!=0){
 leftPadding=i;
 break;
 }
}
for (int i=pixel.length-1;i>=0;i--){
 if (pixel[i]!=0){
 rightPadding=i;
 break;
 }
}
bitmap=Bitmap.createBitmap(bitmap,leftPadding, 0, rightPadding-leftPadding, height);

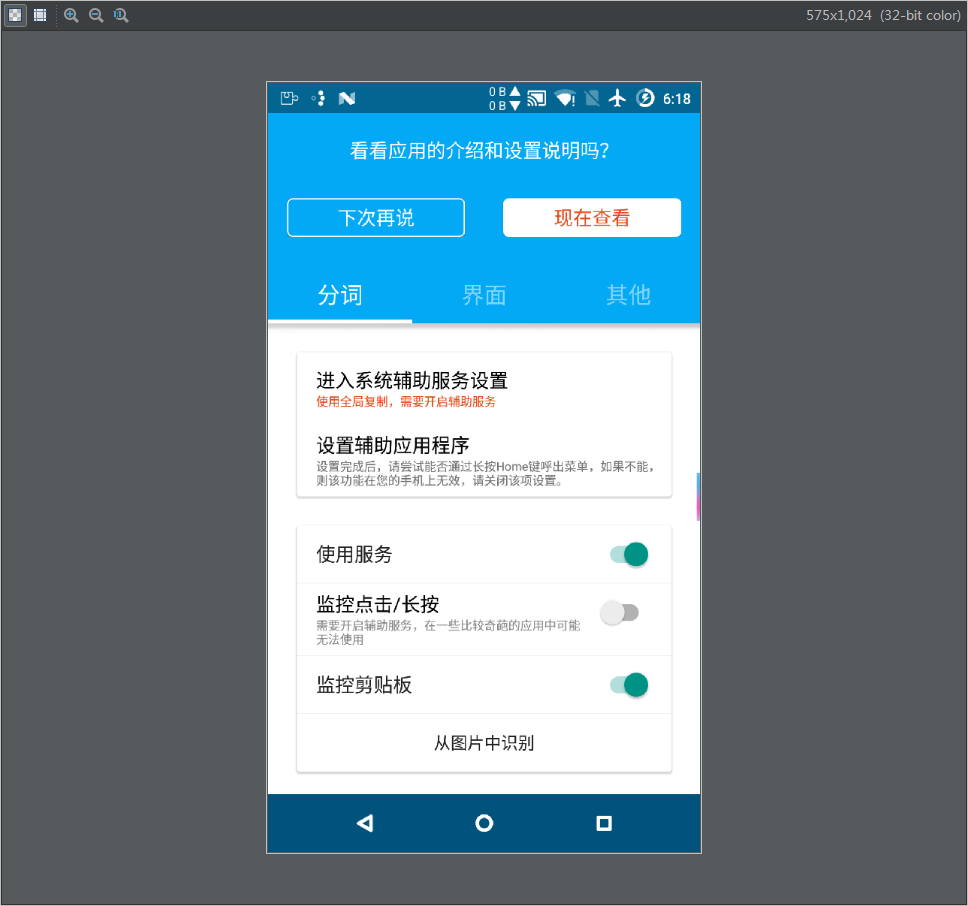

處理後的截圖如下:

取得截圖結果的內容部分

你可能會覺得既然是rowPadding!=0導致出現邊框,而且邊框只在右邊,為什麼不直接把右邊rowPadding寬度的內容截掉呢?其實是因為如果不調整windowHeight,就會在左邊也產生框,所以才用了上面的方法。

完整代碼可以參考Bigbang項目的MarkSizeView類、ScreenCaptureActivity類和ScreenCapture類。
