QPainter--畫筆（QPen）和畫刷（QBrush），qpainter--qpen

編輯：C++入門知識

QPainter--畫筆（QPen）和畫刷（QBrush），qpainter--qpen

文章轉載自：https://www.devbean.net/2012/11/qt-study-road-2-brush-pen/

前面一章我們提到，Qt 繪圖系統定義了兩個繪制時使用的關鍵屬性：畫刷和畫筆。前者使用QBrush描述，大多用於填充；後者使用QPen描述，大多用於繪制輪廓線。

QBrush定義了QPainter的填充模式，具有樣式、顏色、漸變以及紋理等屬性。

畫刷的style()定義了填充的樣式，使用Qt::BrushStyle枚舉，默認值是Qt::NoBrush，也就是不進行任何填充。我們可以從下面的圖示中看到各種填充樣式的區別：

畫刷的color()定義了填充模式的顏色。這個顏色可以是 Qt 預定義的顏色常量，也就是Qt::GlobalColor，也可以是任意QColor對象。

畫刷的gradient()定義了漸變填充。這個屬性只有在樣式是Qt::LinearGradientPattern、Qt::RadialGradientPattern或者Qt::ConicalGradientPattern之一時才有效。漸變可以由QGradient對象表示。Qt 提供了三種漸變：QLinearGradient、QConicalGradient和QRadialGradient，它們都是QGradient的子類。我們可以使用如下代碼片段來定義一個漸變的畫刷：

1 QRadialGradient gradient(50, 50, 50, 50, 50);
2 gradient.setColorAt(0, QColor::fromRgbF(0, 1, 0, 1));
3 gradient.setColorAt(1, QColor::fromRgbF(0, 0, 0, 0));
4
5 QBrush brush(gradient);

當畫刷樣式是 Qt::TexturePattern時，texture()定義了用於填充的紋理。注意，即使你沒有設置樣式為Qt::TexturePattern，當你調用setTexture()函數時，QBrush會自動將style()設置為Qt::TexturePattern。

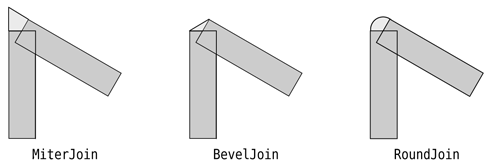

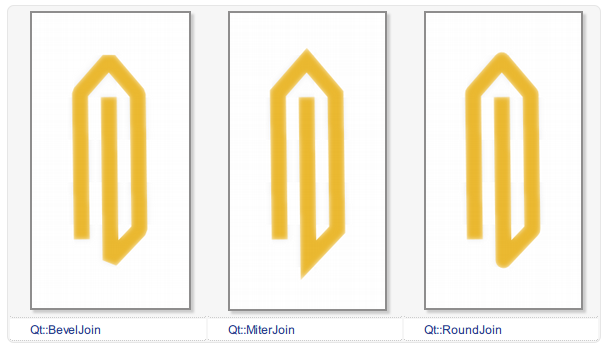

QPen定義了用於QPainter應該怎樣畫線或者輪廓線。畫筆具有樣式、寬度、畫刷、筆帽樣式和連接樣式等屬性。畫筆的樣式style()定義了線的樣式。畫刷brush()用於填充畫筆所繪制的線條。筆帽樣式capStyle()定義了使用QPainter繪制的線的末端；連接樣式joinStyle()則定義了兩條線如何連接起來。畫筆寬度width()或widthF()定義了畫筆的寬。注意，不存在寬度為 0 的線。假設你設置 width 為 0，QPainter依然會繪制出一條線，而這個線的寬度為 1 像素。也就是說，畫筆寬度通常至少是 1 像素。

這麼多參數既可以在構造時指定，也可以使用 set 函數指定，完全取決於你的習慣，例如：

1 QPainter painter(this);
2 QPen pen(Qt::green, 3, Qt::DashDotLine, Qt::RoundCap, Qt::RoundJoin);
3 painter.setPen(pen);

等價於

 1 QPainter painter(this);
 2 QPen pen;  // creates a default pen
 3
 4 pen.setStyle(Qt::DashDotLine);
 5 pen.setWidth(3);
 6 pen.setBrush(Qt::green);
 7 pen.setCapStyle(Qt::RoundCap);
 8 pen.setJoinStyle(Qt::RoundJoin);
 9
10 painter.setPen(pen);

使用構造函數的優點是代碼較短，但是參數含義不明確；使用 set 函數則正好反過來。

默認的畫筆屬性是純黑色，0 像素，方形筆帽（Qt::SquareCap），斜面型連接（Qt::BevelJoin）。

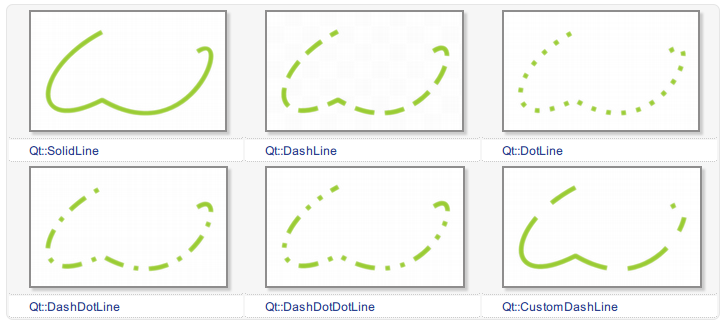

下面是畫筆樣式的示例：

你也可以使用setDashPattern()函數自定義樣式，例如如下代碼片段：

1  QPen pen;
2  QVector<qreal> dashes;
3  qreal space = 4;
4
5  dashes << 1 << space << 3 << space << 9 << space
6         << 27 << space << 9 << space;
7
8  pen.setDashPattern(dashes);

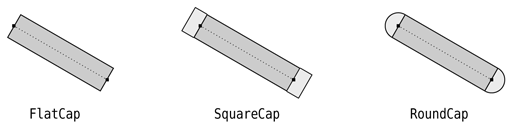

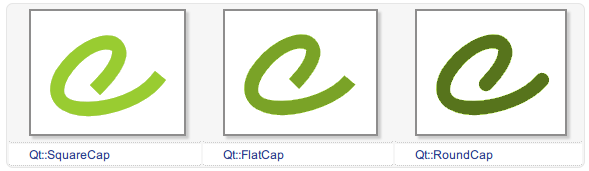

筆帽定義了畫筆末端的樣式，例如：

他們之間的區別是，Qt::SquareCap是一種包含了最後一個點的方形端點，使用半個線寬覆蓋；Qt::FlatCap不包含最後一個點；Qt::RoundCap是包含最後一個點的圓形端點。具體可以參考下面的示例（出自《C++ GUI Programming with Qt 4, 2nd Edition》）：
