多些大家對我的支持啊！有朋友也提出，前面的幾節有關event的教程缺少例子。因為event比較難做例子，也就沒有去寫，只是把大概寫了一下。今天帶來的是新的部分，有關Qt的2D繪圖。這部分不像前面的內容，還是比較好理解的啦！所以，例子也會增加出來。
有人問豆子拿Qt做什麼，其實，豆子就是在做一個Qt的畫圖程序，努力朝著Photoshop和GIMP的方向發展。但這終究要經過很長的時間、很困難的路程的，所以也放在網上開源，有興趣的朋友可以來試試的呀…
好了，閒話少說，來繼續我們的學習吧！
Qt的繪圖系統允許使用相同的API在屏幕和打印設備上進行繪制。整個繪圖系統基於QPainter，QPainterDevice和QPaintEngine三個類。
QPainter用來執行繪制的操作；QPaintDevice是一個二維空間的抽象，這個二維空間可以由QPainter在上面進行繪制；QPaintEngine提供了畫筆painter在不同的設備上進行繪制的統一的接口。QPaintEngine類用在QPainter和 QPaintDevice之間，並且通常對開發人員是透明的，除非你需要自定義一個設備，這時候你就必須重新定義QPaintEngine了。
下圖給出了這三個類之間的層次結構(出自Qt API 文檔)：
這種實現的主要好處是，所有的繪制都遵循著同一種繪制流程，這樣，添加可以很方便的添加新的特性，也可以為不支持的功能添加一個默認的實現方式。另外需要說明一點，Qt提供了一個獨立的QtOpenGL模塊，可以讓你在Qt的應用程序中使用OpenGL功能。該模塊提供了一個OpenGL的模塊，可以像其他的Qt組件一樣的使用。它的不同之處在於，它是使用OpenGL作為顯示技術，使用OpenGL函數進行繪制。對於這個組件，我們以後會再介紹。
通過前面的介紹我們知道，Qt的繪圖系統實際上是說，使用QPainter在QPainterDevice上面進行繪制，它們之間使用QPaintEngine進行通訊。好了，下面我們來看看怎麼使用QPainter。
首先我們定義一個組件，同前面的定義類似：
class PaintedWidget : public QWidget
{
public:
PaintedWidget();
protected:
void paintEvent(QPaintEvent *event);
};
這裡我們只定義了一個構造函數，並且重定義paintEvent()函數。從名字就可以看出，這實際上是一個事件的回調函數。請注意，一般而言，Qt的事件函數都是protected的，所以，如果你要重寫事件，就需要繼承這個類了。至於事件相關的東西，我們在前面的內容已經比較詳細的敘述了，這裡不再贅述。
構造函數裡面主要是一些大小之類的定義，這裡不再詳細說明：
PaintedWidget::PaintedWidget()
{
resize(800, 600);
setWindowTitle(tr("Paint Demo"));
}
我們關心的是paintEvent()函數的實現：
void PaintedWidget::paintEvent(QPaintEvent *event)
{
QPainter painter(this);
painter.drawLine(80, 100, 650, 500);
painter.setPen(Qt::red);
painter.drawRect(10, 10, 100, 400);
painter.setPen(QPen(Qt::green, 5));
painter.setBrush(Qt::blue);
painter.drawEllipse(50, 150, 400, 200);
}
為了把我們的程序運行起來，下面是main()函數：
int main(int argc, char *argv[])
{
QApplication app(argc, argv);
PaintedWidget w;
w.show();
return app.exec();
}

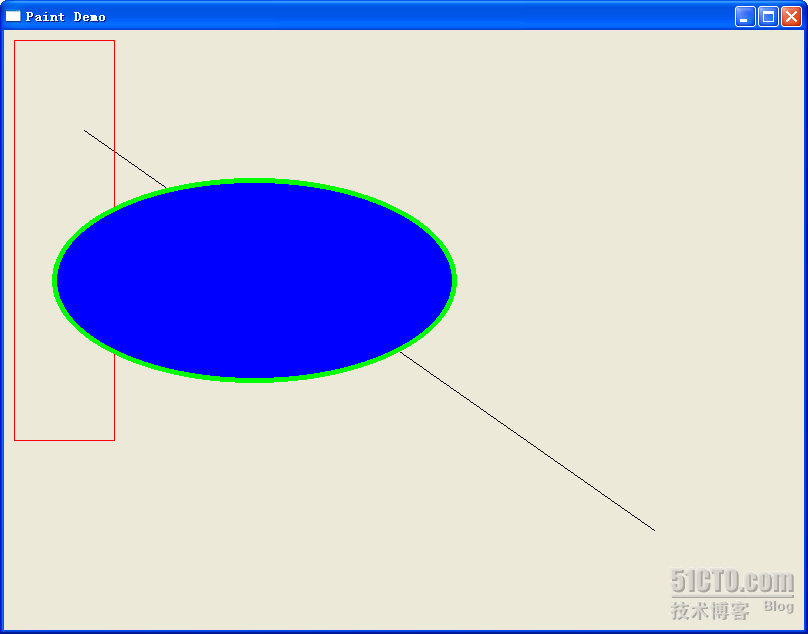

運行結果如下所示：
查看原圖（大圖）
首先，我們聲明了一個QPainter對象。注意，我們在這個函數的棧空間建立了對象，因此不需要delete。
QPainter接收一個QPaintDevice*類型的參數。QPaintDevice有很多子類，比如QImage，以及 QWidget。注意回憶一下，QPaintDevice可以理解成要在哪裡去畫，而現在我們希望在這個widget上畫，因此傳入的是this指針。

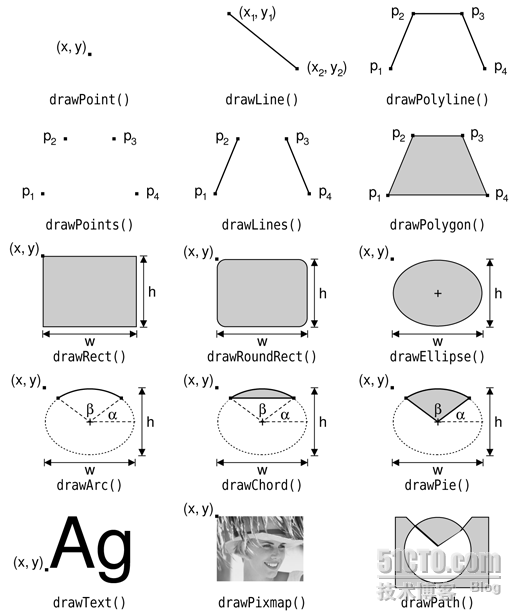

QPainter有很多以draw開頭的函數，用於各種圖形的繪制，比如這裡的drawLine，drawRect和和drawEllipse 等。具體的參數請參閱API文檔。下圖給出了QPainter的draw函數的實例，本圖來自C++ GUI Programming with Qt4, 2nd Edition.
好了，今天先到這裡，我們將在下面一章中繼續對這個paintEvent()函數進行說明。
