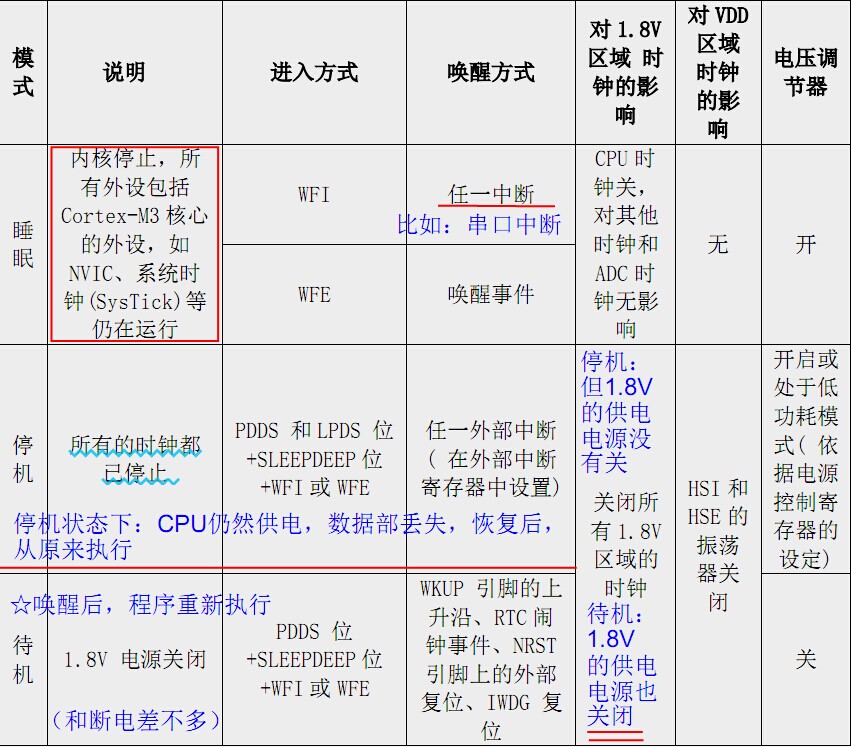

（1）3鐘模式

①睡眠模式②停止模式③待機模式

1.睡眠模式：Cortex-M3內核（可理解成CPU）停止工作，CPU供電1.8V有，外設任在運行，喚醒後從原來位置執行

2.停機模式：所有時鐘都停止，CPU電源1.8V沒斷，喚醒後從原來位置執行

3.待機模式：時鐘全斷，CPU電源1.8V也斷，喚醒後程序重新執行

可形象參考：

CPU：皇上

CPU電源1.8V：皇後

外設：將軍

那麼：

1.睡眠模式：只有皇上睡覺

2.停機模式：皇上，將軍睡覺

3.待機模式：皇上，皇後，將軍全睡覺了

（原則：皇後不睡覺，程序可被保留，喚醒後從原來位置執行）

（二）程序簡介（庫函數）

1.睡眠模式

	while(1)
	{
		/* wait interrupt */
		LED1( ON );
		Delay(0xFFFFF);
		LED1( OFF );

		LED2( ON );
		Delay(0xFFFFF);
		LED2( OFF );

		LED3( ON );
		Delay(0xFFFFF);
		LED3( OFF );

		__WFI();
	}

 __WFI(); 進入睡眠模式，任意中斷喚醒，喚醒後不用再配置時鐘

2.停止模式

①/*因為要使用其外設時鐘等，故需用到pwr*/

#include "stm32f10x_pwr.h"

②/*使能電源管理單元的時鐘*/

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

③進入停止模式

PWR_EnterSTOPMode(PWR_Regulator_LowPower,PWR_STOPEntry_WFI);

④喚醒：外部中斷

因為將軍睡了，（及外設時鐘關了，因此需要重新配置）喚醒後需要重新啟動HSE

SYSCLKConfig_STOP();

void SYSCLKConfig_STOP(void)
{
	ErrorStatus HSEStartUpStatus;
  /* 使能 HSE */
  RCC_HSEConfig(RCC_HSE_ON);

  /* 等待HSE准備就緒*/
  HSEStartUpStatus = RCC_WaitForHSEStartUp();

  if(HSEStartUpStatus == SUCCESS)
  {

    /* 使能 PLL */
    RCC_PLLCmd(ENABLE);

    /* 等待 PLL 准備就緒 */
    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
    {
    }

    /* 選擇PLL作為系統時鐘源*/
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    /*等待PLL被選擇為系統時鐘源 */
    while(RCC_GetSYSCLKSource() != 0x08)
    {
    }
  }
}

 3.待機模式

①/*因為要使用其外設時鐘等，故需用到pwr*/

#include "stm32f10x_pwr.h"

②/*使能電源管理單元的時鐘*/

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

③進入待機模式

/*使能WKUP引腳的喚醒功能，WKUP是第二功能，不用配置它的輸出模式（不是太懂）*/
PWR_WakeUpPinCmd (ENABLE);
/*進入待機模式*/
PWR_EnterSTANDBYMode();

④喚醒，復位喚醒，PA0上升沿喚醒

⑤檢測是復位喚醒還是PA0上升沿喚醒

if(PWR_GetFlagStatus(PWR_FLAG_WU) == SET)
{
　　printf("\r\n PA0上升沿喚醒\r\n");

}
else
　　printf("\r\n 其他\r\n");

 因為待機喚醒程序從頭執行，故不用多加配置時鐘的函數了
