1.DMA：data memory access //實際的內存存儲

注：DMA干活的時候是不需要CPU干涉的

2.

①內存（定義的變量）---外設（寄存器）；

②內存---內存

③外設---外設（一個外設的寄存器到另一個外設的寄存器）

3.

STM32有兩個DMA控制器

如圖：

4.舉例說明：（內存到外設，串口1 TX DMA）

 1 void USART1_DMA_Config(void)
 2 {
 3         DMA_InitTypeDef DMA_InitStructure;
 4
 5         /*Open the DMA clock*/
 6         RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);
 7
 8         /*Set the DMA source: serial port data register address*/
 9         DMA_InitStructure.DMA_PeripheralBaseAddr = USART1_DR_Base;
10
11         /*Memory address,(A pointer to the variable transmission)*/
12         DMA_InitStructure.DMA_MemoryBaseAddr = (u32)SendBuff;
13
14         /*Direction:From memory to the peripherals*/
15         DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;
16
17         /*Transmission size:DMA_BufferSize=SENDBUFF_SIZE*/
18         DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;
19
20         /*It does not increase peripheral address*/
21         DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
22
23         /*Memory address since the increase*/
24         DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
25
26         /*A peripheral unit of data*/
27         DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
28
29         /*Memory data unit:8bit*/
30         DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
31
32         /*The DMA mode: cycle*/
33         //DMA_InitStructure.DMA_Mode = DMA_Mode_Normal ;
34         DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
35
36         /*priority:medium*/
37         DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
38
39         /*Memory to memory transmission is prohibited*/
40         DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
41
42         /*Configuration of the channel 4*/
43         DMA_Init(DMA1_Channel4, &DMA_InitStructure);
44
45         /*enable DMA1_Channel4*/
46         DMA_Cmd (DMA1_Channel4,ENABLE);
47         //DMA_ITConfig(DMA1_Channel4,DMA_IT_TC,ENABLE);  //Configuration after completion of the DMA interrupt
48 }

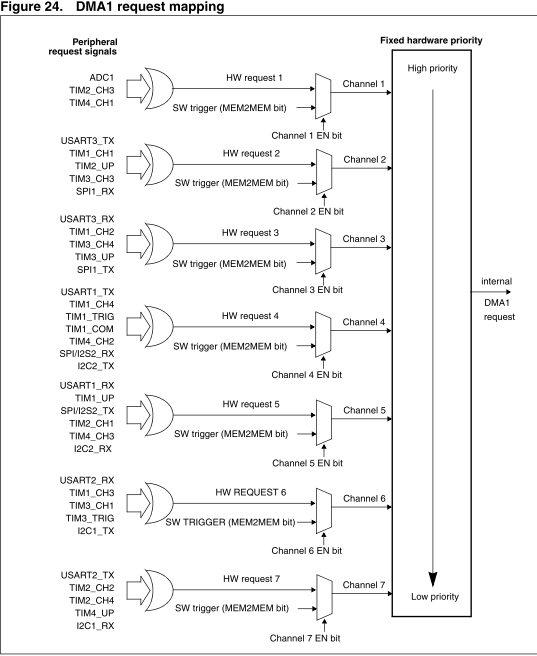

①USART1_TX掛載在DMA1的通道4（每個DMA有7個通道，對應不同外設）如圖：

②程序第九行source（源）

即：源頭地址（外設地址）

 1 #define USART1_DR_Base 0x40013804 // 0x40013800 + 0x04 = 0x40013804

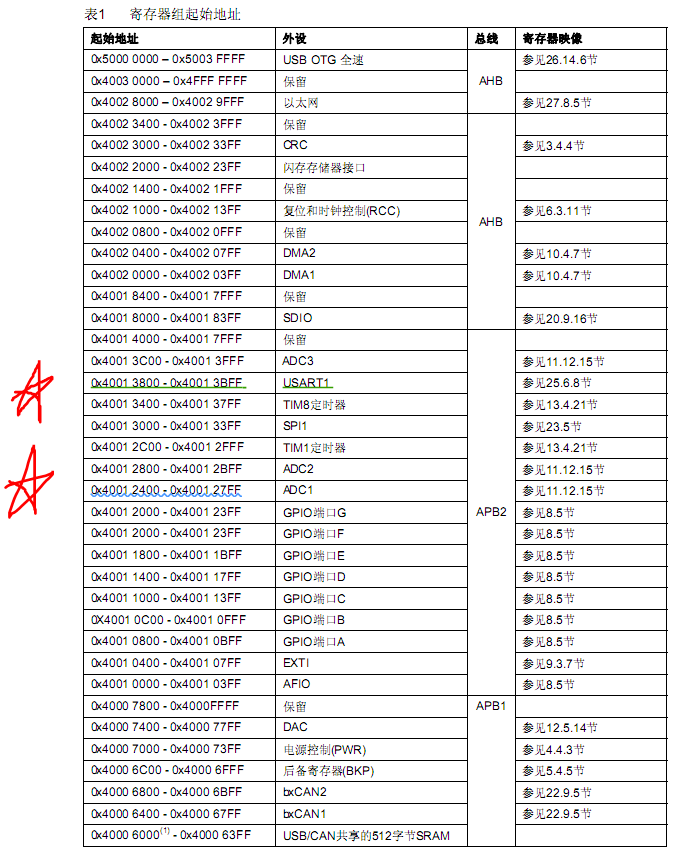

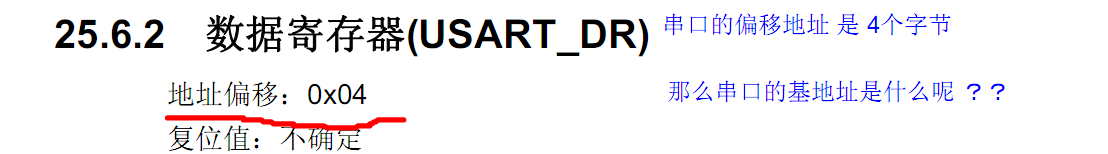

怎麼算出來的呢？

請來看：

基地址是什麼呢？

故：串口1的數據寄存器地址：

// 0x40013800 + 0x04 = 0x40013804

③內存地址，自己定義的數組

④方向：內存到外設

⑤傳輸大小：5000個字節

⑥外設地址不增，內存地址自增，把5000個字節循環發完

⑦發送模式：有Normal：送完5000個字節工作就結束了，circular則是循環發送

⑧優先級：假如在一個程序裡面有幾個外設同時申請了DMA請求，則根據優先級不同來選擇配置那個

⑨禁止內存到內存的傳輸

4.看看main函數

            uint16_t i;

            /*Filling is going to send data*/
            for(i=0;i<SENDBUFF_SIZE;i++)
            {
                SendBuff[i]     = 'A';
            }

        /* USART1向DMA發出TX請求*/
        USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE);

        /* 此時CPU是空閒的，可以來做別的事情*/

        //LED  At the same time scintillation
        for(;;)
        {
            LED1(ON);
            Delay(0xFFFFF);
            LED1(OFF);
            Delay(0xFFFFF);
        }

注：這樣串口1不斷向外發送數據，不影響CPU運行，CPU可以籐下時間做別的事情；（同事干兩件事情）
　

M3裡面的DMA只能軟件觸發，有的芯片可以外部的脈沖觸發；

STM32中DMA通道

呵呵，你這個應該是的stm32的固件庫函數的修改版吧。
DMA_Channel_TypeDef*指的是DMA_Channel_TypeDef的指針，它指向一個地址。
DMA_CHx應該是一個宏定義，它定義了這個地址。
x值代表DMA的通道號，根據芯片不同，可能有1~7不等。
如果想要明白些，用goto difinition查看宏定義即可。

歡迎追問
