在做總線通信過程中，我們很少會用到這樣方法，一般在我們選擇MCU的時候都會帶有你所需要的通信接口。但是，對於一些簡單的通信應該用的場合，一般在一些傳感器的數據通信過程中，傳感器廠商會將通信協議做一些改變，這些通信協議也沒有一個標准的協議規定。以至於傳感器的兼容性很差，甚至有時候找不到能夠與其通信的MCU，這個時候有一種方法就是用I/O口來模擬通信總線（由於I/O速度的限制一般只適用於低速的通信總線）的時序。之前，用I2C通信做一個溫濕度測量的工程，本篇文章就以一個例子來看看如何用I/O口對總線時序進行模擬。
我們平時計算機常用的RS232/485工作在異步工作狀態時是有嚴格的數據時鐘限制，也就是我們所說的波特率，通信的兩個設備有相同的波特率才能正確的通信。對於同步通信一般沒有嚴格的時間限制，總線通過高低電平來分辨數據是“0”還是“1”，有兩個關鍵的時刻：上升沿，下降沿。它是用過上升沿和下降沿的時刻來讀寫數據的，也就是說這樣的話通信頻率不是固定的，因為通信的設備“數”的是上升沿和下降沿的數目，然後讀寫數據線上的數據。筆者做過實驗，將I2C通信的頻率降到了10Hz左右，這樣用示波器能夠很好的捕捉到每一個時鐘，通信的結果也是正確的。
好了，直接來看案例吧。

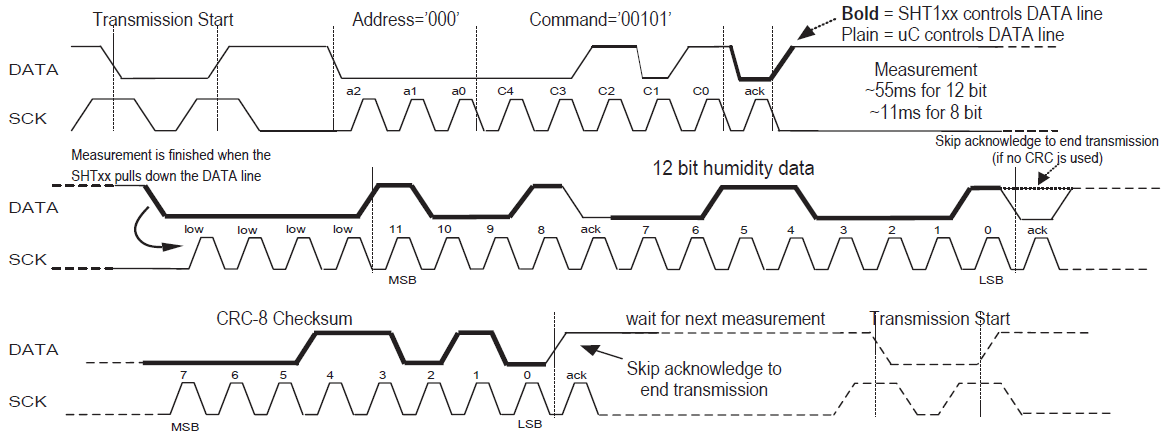

通常我們的I2C的通信時序應該如下圖所示，在時鐘線拉高的情況下，將數據線拉低就會產生一個啟動信號。但是傳感器SHT的啟動信號卻是一個數據線拉低後，時鐘線產生一個脈沖，而後再將數據線拉高，這樣做的好處是在一定程度上確保了總線正確的啟動，但是幾乎與之匹配的MCU。這個時候就需要通過I/O模擬的方式來與SHT11完成通信。
1 #define IIC_SCL RC0 //I2C時鐘線
2 #define IIC_SDA RC1 //I2C數據線
3 #define IIC_SCL_DIR TRISC0 //I2C時鐘線傳輸方向
4 #define IIC_SDA_DIR TRISC1 //I2C數據線傳輸方向
5 #define PORT_INPUT 1
6 #define PORT_OUTPUT 0
7
8 #define IIC_SCL_HIGH() IIC_SCL_DIR = PORT_INPUT //時鐘線拉高
9 #define IIC_SCL_LOW() IIC_SCL_DIR = PORT_OUTPUT;IIC_SCL=0//時鐘線拉低
10 #define IIC_SDA_HIGH() IIC_SDA_DIR = PORT_INPUT //數據線拉高
11 #define IIC_SDA_LOW() IIC_SDA_DIR = PORT_OUTPUT;IIC_SDA=0//數據線拉低
12
13
14 /***************
15 *SHT11啟動時序
16 ***************/
17 void SHT_START(void)
18 {
19 IIC_SCL_HIGH();
20 IIC_SDA_HIGH();
21 delay_us(5);
22 IIC_SDA_LOW();
23 delay_us(5);
24 IIC_SCL_LOW();
25 delay_us(5);
26 IIC_SCL_HIGH();
27 delay_us(5);
28 IIC_SDA_HIGH();
29 delay_us(5);
30 IIC_SCL_LOW();
31 }
32 /***************
33 *SHT11發送數據時序
34 ***************/
35 void SHT_SEND(uchar data)
36 {uchar i,data1;
37 for(i=0;i<8;i++)
38 {
39 data1=data<<i;
40 if(!(data1&0x80))
41 IIC_SDA_LOW();
42 if(data1&0x80)
43 IIC_SDA_HIGH();
44 IIC_SCL_LOW(); //寫完1位數據將時鐘線拉低,等待發送
45 delay_us(5);
46 IIC_SCL_HIGH(); //時鐘線上升沿，發送1位數據
47 delay_us(5); //等待1位數據發送完成
48 }
49 IIC_SCL_LOW();
50 IIC_SDA_HIGH(); //8位數據發送完成，數據線拉高，等待SLAVE器件響應
51 delay_us(5);
52 IIC_SCL_HIGH(); //時鐘線拉高，產生上升沿讀取數據線是否SLAVE器件有響應
53 //while(IIC_SDA==1);
54 delay_us(5);
55 IIC_SCL_LOW();
56 IIC_SDA_HIGH(); //數據線拉高，時鐘線拉低，等待轉換完成
57 }
58 /***************
59 *SHT11接收數據時序
60 ***************/
61 uint SHT_REC(void)
62 {
63 uint i;
64 uint REC1=0,REC0=0,REC=0;
65 for(i=0;i<8;i++)
66 {
67 IIC_SCL_HIGH(); //轉換完成，SLAVE器件將數據線拉低，時鐘線產生上升沿讀取高8位數據
68 REC1=(REC1<<1)+IIC_SDA;
69 delay_us(5);
70 IIC_SCL_LOW(); //將時鐘線拉低，等待下一個上升沿的到來
71 delay_us(5);
72 }
73 SHT_ASK(); //高8位數據接收完畢，發送應答信號
74 for(i=0;i<8;i++)
75 {
76 IIC_SCL_HIGH(); //轉換完成，SLAVE器件將數據線拉低，時鐘線產生上升沿讀取低8位數據
77 REC0=(REC0<<1)+IIC_SDA;
78 delay_us(5);
79 IIC_SCL_LOW();
80 delay_us(5);
81 }
82 SHT_STOP(); //低8位數據接收完畢，結束
83 REC=(REC1<<8)+REC0;
84 return REC;
85 }
86 /***************
87 *SHT11應答時序
88 ***************/
89 void SHT_ASK(void)
90 {
91 IIC_SCL_LOW();
92 IIC_SDA_LOW(); //數據線拉低
93 delay_us(5);
94 IIC_SCL_HIGH(); //時鐘線拉高才生應答信號
95 delay_us(5);
96 IIC_SDA_HIGH();
97 IIC_SCL_LOW();
98 delay_us(5);
99 }
100 /***************
101 *SHT11停止時序
102 ***************/
103 void SHT_STOP(void)
104 {
105 IIC_SDA_HIGH();
106 IIC_SCL_LOW();
107 delay_us(5);
108 IIC_SCL_HIGH();
109 delay_us(5);
110 IIC_SDA_HIGH();
111 IIC_SCL_LOW();
112 }
