C#進行Visio二次開發之圖紙設備信息的保存（1）

在Visio的二次開發中，當發布圖紙的時候，我們往往需要保存圖紙和圖紙的設備信息到數據庫，圖紙是將文件以二進制保存到數據庫中，設備信息是保存圖紙對應的Shape的各種自定義屬性。本文主要介紹如何保存圖紙背後的設備信息。

這裡圖紙的設備信息可以通過一個設備表如Device1來放置同一類型的設備信息，如負荷開關存放在Device1，架空線放在Device2等等，Device(n)是我們詳細放置某種類型設備的表，其結構如下

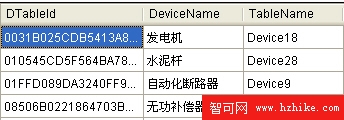

另外主要我們再新建一個表來管理那種類型的設備對應那個表即可。如下圖所示：

一旦建立了上表的關系，我們就知道那個類型的設備對應的表名是多少了。我們通過代碼

List<DeviceTableInfo> deviceTables = deviceTableDAL.GetDeviceTables();

就可以獲取到所有的設備類型表的信息了，這可以為我們下一步保存設備信息做准備。

為了獲取到某個設備類型對應的表信息，我們可以這樣拿到它的對應信息。

string deviceType = VisioUtility.GetShapeCellValue(shape, "設備類型");

DeviceTableInfo tableInfo = deviceTableDAL.GetTableNameByDevice(deviceTables, deviceType);

我們知道，圖紙有很多信息，我們遍歷圖紙設備的時候，可以通過遍歷其選區實現，如下所示

if (VisioUtility.HasShapeInWindow(visWindow))
{
   visWindow.SelectAll();
   foreach (Visio.Shape shape in visWindow.Selection)
   {
      }
   visWindow.DeselectAll();
}
