COM應用程序框架 1.2 設計方案試驗A版

編輯：關於VC++

本文只介紹《COM應用程序框架》的主要設計部分，更多、更詳細的文檔信息請參見下載文件包中的文檔和源代碼。

一、設計說明

《COM應用程序框架》是把標准的Microsoft Windows多文檔處理應用程序使用COM技術來設計．所以針對多文檔處理應用程序的需求，不再多寫。如果您不了解請參見MSDN或者是其它編程基礎方面的書籍。

《COM應用程序框架》分為兩種，一種是COM多文檔應用程序框架，第二種是單文檔應用程序框架。在這裡我們只介紹多文檔應用程序，不介紹單文檔應用程序。

《COM應用程序框架》建立在一個單獨的AIFrame.DLL文件中，所有的功能都通過COM接口進行操作．《COM應用程序框架》將使用如下兩種庫的組合進行設計，1.使用MFC+ATL組合, 2.使用WTL+ATL組合，下面分別對這兩種組合的優點和缺點說明一下，最後選擇一種最優組合。

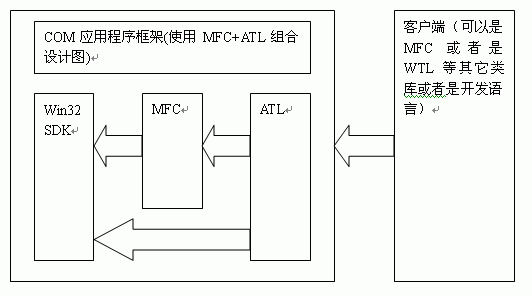

1.使用MFC+ATL組合圖:

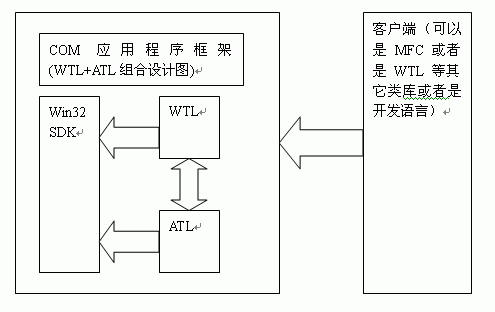

2.使用WTL+ATL組合圖:

從上面兩附圖中很容易看出，使用MFC+ATL組合開發COM應用程序框架，MFC存在一層函數調用，代碼執行速度會慢一些。小程序可能看不出來，大程序也就明顯了。　　如果使用WTL+ATL組合開發COM應用程序框架，就不會多一層調用，代碼執行速度非常快，就像是用Win32 SDK編寫代碼一樣沒有什麼區別，因為WTL是模板代碼，在編譯後不會存在一層函數調用。所以《COM應用程序框架》將采用WTL+ATL組合進行設計，這可能是最佳方案。

二、通用設計

1.數據視圖

所謂數據視圖，就是添加到《COM應用程序框架》中每一個窗口，無論這個窗口是用做什麼，還是什麼形狀的，統稱為數據視圖。

所有客戶端程序向《COM應用程序框架》添加的數據視圖必須從IDataView純虛接口繼承下來，必須是．這樣《COM應用程序框架》才能工作正常。

數據視圖純虛接口:IDataView。父類是IDispatch。

2.命令的響應函數

函數名稱：NotifyCommand(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle);

參數：codeNotify - 通報代碼，現在沒有使用。

cmdID – 某個命令ID，可以是菜單也可以是工具格中的按鈕。

bHandle – 如果命令還繼續向下路徑設置為VARIANT_TRUE,不向下路徑設置為 VARIANT_FALSE.

三、《COM多文檔應用程序框架》設計

1.框架

《COM多文檔(MDI)應用程序框架》只有一個MDI主窗口，但是可以擁有N多MDI子窗口，每個MDI子窗口可以擁有多個數據視圖，每一個數據視圖必須從IDataView接口繼承下來。

MDI主窗口框架類名：CMDIFrame,接口是IMDIFrame，是所有MDI子窗口、停靠數據視圖、工具條、菜單的容器，並負責把命令分發給當前活動的MDI子窗口或者是數據視圖。MDI 子窗口框架類名：CMDIChildFrame,接口是IMDIChildFrame。可以擁有N多數據視圖，並把命令分發給當前活動的數據視圖。

MDI子窗口框架集合類名：CMDIChildFrames，接口是IMDIChildFrames，用來管理所有的MDI子窗口和創建DMI子窗口。

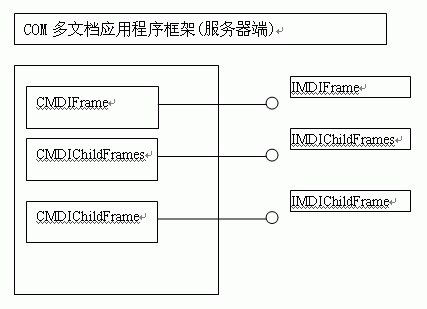

《COM多文檔應用程序框架》接口圖：

2.事件

MDIFrame事件　目前僅提供兩個事件。

OnQuit(VARIANT_BOOL *vbQuit)

NotifyCommand(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle)

IMDIChildFrame事件目前僅提供一個事件。

NotifyCommand(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle)

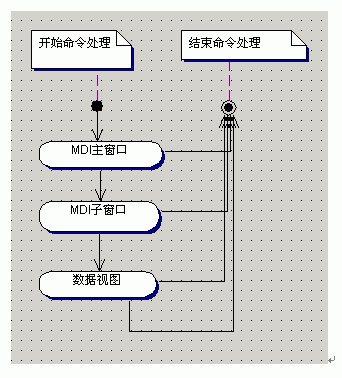

3.命令路由

MDI主窗口框架、MDI子窗口框架事件類和數據視圖都擁有一個命令處理方法 NotifyCommand。《COM多文檔應用程序框架》就是通過NotifyCommand向客戶端發送命令處理。

MDI主窗口事件首先接收到菜單或者是工具條命令，處理完必後返回或者是發送給MDI 子窗口框架事件處理，在MDI子窗口框架處理完必後返回或者是發送給讓當前活動的數據視圖處理．完成後命令返回。

命令是否向下路由是有NotifyCommand方法的bHandle變量決定，設置為VARIANT_TRUE 命令向下路由，設置為VARIANT_FALSE命令不向下路由。

4.UML類圖

用COM設計的類比較長抓圖不太方便，UML圖、類的信息和函數成員請參見源代碼。

四、客戶端設計

客戶端應用程序必須實現兩個功能塊，第一個是數據視圖，第二個是命令處理。

五、項目文件夾說明文件夾名稱類型說明 AiFrame .dll 《COM應用程序框架》全部代碼所在文件夾。 inc .h 《COM應用程序框架》客戶端使用的一些公用頭文件和已經設計的類。 MFC_Test_AiFrame .exe 使用MFC調用《COM應用程序框架》的實例 WTL_Test_AiFrame .exe 使用WTL調用《COM應用程序框架》的實例 Bin Bin 生成的.dll 和.exe文件存放的文件夾

六、講解使用MFC調用《COM應用程序框架》的實例

這個實例使用MFC庫調用《COM應用程序框架》建立起的一個簡單的文本程序。以方便了解如何使用《COM應用程序框架》的流程和主要部分，和《COM應用程序框架》方便之處。使用MFC項目向導，建立一個對話框項目應用(項目名稱自己定義)假如是 MFC_Test_AiFrame項目。在stdafx.h文件加入。

#include "..\inc\aiframeimpl.h"

在某個 .cpp中加入

#include "..\inc\AiFrame_i.c"

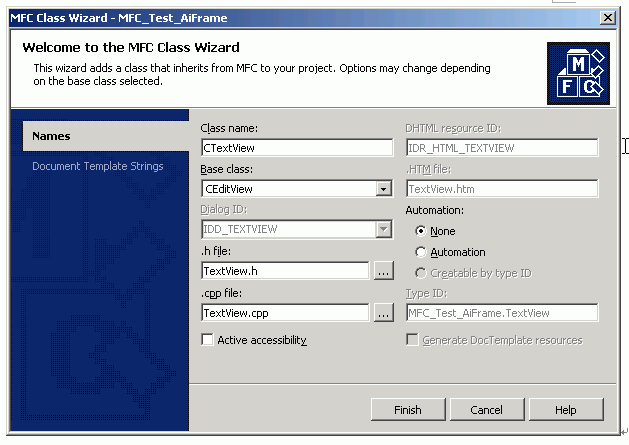

向項目中添加一個文本編輯視圖類,如下圖．

新建立的類名是CTextView, 基類(Base class)是CeditView類。單擊完成按鈕。

打開TextView.h文件加入如下代碼：

CDataViewImp是IDataView數據視圖接口實現模板類。

class CTextView : public CEditView 　　　　　　,public CDataViewImpl { 　　.... 　　NC_BEGIN_MAP() 　　　　//在這裡加入您的視圖命令處理. 　　NC_END_MAP() 　　virtual HRESULT STDMETHODCALLTYPE CreateWnd(HWND hWndParent);... }

打開TextView.cpp文件加入如下代碼： //必須有CreateWnd方法，有《COM應用程序框架》調用。

HRESULT STDMETHODCALLTYPE CTextView::CreateWnd(HWND hWndParent) { 　　CWnd *pWnd = (CWnd*)this; 　　CWnd *wndParent = CWnd::FromHandle(hWndParent); 　　CRect _Rect(0,0, 100, 100); 　　if (pWnd->Create(NULL, 　　　　　　　　　　("MFC CEditView "), 　　　　　　　　　　 WS_HSCROLL|WS_VSCROLL|WS_CLIPSIBLINGS|WS_CLIPCHILDREN|WS_VISIBLE|ES_MULTILINE| ES_AUTOHSCROLL, 　　　　　　　　　　_Rect, wndParent, 0)) 　　{ 　　　　m_pEdit = &GetEditCtrl(); 　　　　return S_OK; 　　} 　　return S_FALSE; }

CxxxxxApp類中主要完成一個功能．繼承CNotifyObjectImpl對象，用來處理《COM應用程序框架》發送來的命令．CNotifyObjectImpl類是InotifyObject接口的實現模板類。建立主窗口和一個新建文件的子菜單響應該命令．

class CFrameApp : public CWinApp 　　　　　　　　,public CComObjectRootEx 　　　　　　　　,public IDispEventImpl { public: 　　CFrameApp(); 　　　　IMDIFrame *m_lpMdiFrame; 　　　　void WinMain(); 　　BEGIN_SINK_MAP(CFrameApp) 　　　　//不使用 _ATL_FUNC_INFO結構 iFrmae 在調用事件的時候返回"沒有注冊的庫"。這是為什麼？　　　　//SINK_ENTRY_EX(EventType, DIID__IMDIFrameEvents, 0x1, OnQuit) 　　　　//SINK_ENTRY_EX(EventType, DIID__IMDIFrameEvents, 0x2, NotifyCommand) 　　　　SINK_ENTRY_INFO(EventType, DIID__IMDIFrameEvents, DISPID_SHOW, OnQuit, &OnShowInfo1) 　　　　SINK_ENTRY_INFO(EventType, DIID__IMDIFrameEvents, DISPID_SHOW2, NotifyCommand, &OnShowInfo3) 　　END_SINK_MAP() 　　　　NC_BEGIN_MAP() 　　　　　　NC_COMMAND_ID_HANDLER(ID_FILE_NEW,FileNew) 　　　　　　NC_COMMAND_ID_HANDLER(ID_FILE_EXIT,OnFileExit) 　　　　　　NC_COMMAND_ID_HANDLER(ID_HELP_ABOUT,OnAbout) 　　　　　　NC_COMMAND_ID_HANDLER(ID_HELP_WINDOWS, OnWindowWindows) 　　　　NC_END_MAP() 　　　　HRESULT CreateMain(); 　　　　void FileNew(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle); 　　　　void OnFileExit(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle); 　　　　void OnAbout(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle); 　　　　void OnWindowWindows(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle); 　　　　　　STDMETHODIMP OnQuit(VARIANT_BOOL *vbQuit) 　　{ 　　　　//MessageBox(0, _T("Events.Quit"), _T(""), 0); 　　　　return S_OK; 　　} // 重寫　　public: 　　virtual BOOL InitInstance(); // 實現　　DECLARE_MESSAGE_MAP() }; 　 HRESULT CFrameApp::CreateMain() { 　　CreateMDIStruct lpMDI={0}; 　　HRESULT hr = 0; 　　hr = CoCreateInstance(CLSID_MDIFrame, NULL, CLSCTX_ALL, IID_IMDIFrame, (VOID**)&m_lpMdiFrame); 　　if (FAILED(hr)) 　　{ 　　　　ATLASSERT(0); 　　　　return hr; 　　} 　　lpMDI.cbSize = sizeof(CreateMDIStruct); 　　lpMDI.lParam = NULL; 　　lpMDI.lpszWindowName = L"Test COM MDIFrame"; 　　lpMDI.hMenu = LoadMenu(AfxGetResourceHandle(), MAKEINTRESOURCE (IDR_MAINFRAME)); 　　hr = m_lpMdiFrame->CreateWnd(&lpMDI); 　　m_lpMdiFrame->ShowMe(VARIANT_TRUE); 　　hr = this->DispEventAdvise((IUnknown*)m_lpMdiFrame); 　　if (FAILED(hr)) 　　{ 　　　　ATLASSERT(0); 　　} 　　return hr; }

處理新建文件菜單的命令:

void CFrameApp::FileNew(UINT codeNotify, UINT cmdID, VARIANT_BOOL *bHandle) { 　　IMDIChildFrames *lpFrames = NULL; 　　IMDIChildFrame *lpChildFrame = NULL; 　　HRESULT hr = 0; 　　//從主窗口IMDIFrame接口引出IMDIChildFrames 集合．　　hr = m_lpMdiFrame->get_MDIChildFrames((IDispatch**)&lpFrames); 　　if (FAILED(hr)) 　　{ 　　　　ATLASSERT(0); 　　} 　　//用IMDIChildFrames 集合建立一個mdi子窗口．lpChildFrame，反回子窗口接口類．　　CTextView *lpTexView = NULL; 　　lpTexView = new CTextView(); 　　lpFrames->CreateChildFrame((IDataView*)lpTexView, &lpChildFrame); 　　//設置子窗口標題．　　lpChildFrame->put_Title(L"MFC TextView"); }
