編寫控制面板程序的一個例子

本文配套源碼

最近在編寫一個Windows 98 和 Windows 2000 系統中使的MPEG播放器，我想創建一個控制面板程序，用戶可以通過這個程序改變播放器的 基本配置。大家知道，控制面板程序一般都是個DLL動態庫，然後將名字改為*.cpl。查找了許多資料後，發現所看到的一些例子都是用C寫的。能不能在MFC中用C++來編寫一個呢？答案是肯定的。本文將通過一個實際的VC++例子來示范如何編寫MFC控制面板程序。

首先要清楚雖然控制面板程序是一個DLL，但它和一般DLL還是有所差別的，因為它帶有一個特殊的輸出接口，這個接口就是CPlApplet函數，下面是它的原型：

LRESULT CPlApplet(HWND hwnd,
　　　　　　　　　UINT msg,
　　　　　　　　　LPARAM lp1,
　　　　　　　　　LPARAM lp2);　　

為了使本文的例子代碼盡可能的具有可重用性，我用C++對控制面板的接口函數進行了封裝。 做了一個迷你型的控制面板應用程序開發框架，利用它開發控制面板擴展程序易如反掌。 控制面板程序除了是個特別的DLL外，還有一個特點是其擴展名必須為 *.cpl，而不是*.dll。當Windows的控制面板管理程序 (CONTROL.EXE)啟動後，它會在系統目錄（如：windows\system或者winnt\system32）中尋找名為XXX.cpl的文件，然後加載每一個DLL並以不同的消息 參數調用CPlApplet函數。例如，當控制面板第一次啟動時，它用消息msg=CPL_INIT調用 CPlApplet函數，當用戶雙擊控制面板中的應用程序圖標時，它用消息msg=CPL_DBLCLK調用CPlApplet函數，然後控制面板應用程序顯示相應的對話框，每個控制面板DLL都能支持一個以上的圖標或應用。通過對消息CPL_GETCOUNT的響應，可以讓控制面板知道DLL中有多少個應用，通過發送CPL_INQUIRE 或 CPL_NEWINQUIRE消息，控制面板可以請求 與每一個應用有關的信息。 圖一是用一個跟蹤程序（TraceWin）顯示的TRACE Dump，從中可以看出控制面板對消息的處理情況。

圖一 使用TraceWin 顯示的 TRACE Dump

由於大多數控制面板和DLL之間的交互都有固定的套路，所以可以被封裝在一個框架裡。本文提供了兩個類，CControlPanelApp 和 CCPApplet，實現了上述的封裝。為了說明這兩個類的使用方法， 本文還編寫了示范的控制面板程序應用DLL：MyCtrlPanel.dll，它實現了兩個控制面板應用，圖二是本文例子程序運行後在控制面板裡創建的兩個圖標 ，這兩個圖標一個是對話框形式（如圖三）、一個是屬性頁 形式（如圖四）。

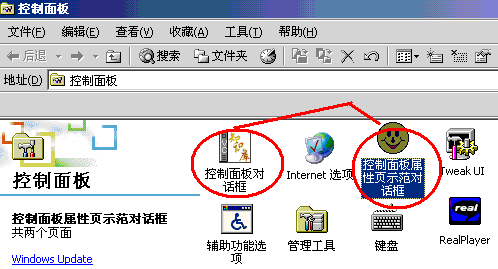

圖二 例子程序圖標

圖三

圖四

例子程序的實現代碼很象典型的MFC文檔/視圖應用，所不同的是它的APP類派生於CControlPanelApp，而不是CWinApp， 並且不用改寫InitInstance來添加文檔模板，它用一個名為OnInit函數創建控制面板應用，OnInit創建了兩個面板程序：

BOOL CMyControlPanelApp::OnInit()
{
　　 AddApplet(new CCPApplet(IDR_MYAPPLET1,
　　 RUNTIME_CLASS(CMyDialog)));
　　 AddApplet(new CCPApplet(IDR_MYAPPLET2,
　　 RUNTIME_CLASS(CMyPropSheet)));
　　 return CControlPanelApp::OnInit();
}

CCPApplet是個很通用的類 ，在例子程序中使用它時都不必再派生新類，其運行機制也很透明。真正需要自己編寫代碼的部分是對話框本身。MyCtrlPanel實現一個對話框CMyDialog和一個屬性頁CMyPropSheet。不管你相不相信，就這麼簡單， 創建一個對話框，並象上述那樣重載CControlPanelApp::OnInit，剩下的事情都交給迷你框架來做。

到這裡我們只完成了一部分工作，下面我們要描述由框架負責的那部分工作，比如：在哪裡獲取圖標以及描述性信息、CPlApplet函數 的實現在哪裡？CPL消息的處理例程等等。所有這些工作都由CControlPanelApp 和 CCPApplet來完成。CPanel.cpp中有一個CPlApplet函數負責將CPL消息轉換成虛擬函數調用。當控制面板以消息CPL_INIT 調用 CPlApplet時，CPlApplet再調用CControlPanelApp::OnCplMsg，然後依次將控制傳到CControlPanelApp::OnInit。OnCplMsg是CWnd::WindowProc的模擬，OnInit 類似於消息處理函數，如OnCreate。有些CPL消息如CPL_INQUIRE、CPL_DBLCLK等都有面板程序號（索引），用lParam1進行傳遞，這些消息被傳到索引指示的程序。（記住：單個控制面板擴展 可以實現一個以上的圖標或應用）。此時CControlPanelApp::OnCplMsg將消息處理路由到CCPApplet類的某個虛擬函數，而非CControlPanelApp。

以上我們介紹了一大堆的類代碼運行邏輯，將底層的DLL調用和消息代碼映射到較高級C++雷和虛擬函數。可光有邏輯是不行的，要實現這個邏輯才有價值。CControlPanelApp 和 CCPApplet 便是最終的結果。它們根據給定的靜態信息實現了需要的處理。當你創建一個新的控制面板應用時，只要給構造函數一個資源ID和一個MFC運行時類：

AddApplet(new CCPApplet(IDR_MYAPPLET2,
RUNTIME_CLASS(CMyPropSheet)));

這就是框架實現控制面板應用時需要的全部信息。AddApplet將應用添加到m_lsApplets列表。默認的CPL_GETCOUNT消息處理函數可以返回列表中 應用的個數。當控制面板發送CPL_INQUIRE 或 CPL_NEWINQUIRE消息時，CCPApplet使用資源ID來獲得應用的圖標、名字和描述。名字和描述被解析為主資源串中的子串。

STRINGTABLE PRELOAD DISCARDABLE?
BEGIN
IDR_MYAPPLET3 "Intergalactic\n
Intergalactic settings for space cadets\n\n"
END

這類似於MFC使用IDR_MAINFRAME處理串資源情況，如應用程序名、文當類型、COM ProgID等。只要按規范定義圖標和資源串，就不必再實現OnInqure 或者 OnNewInqure，調用默認的實現即可。另外，這裡要對CPL_INQUIRE 和 CPL_NEWINQUIRE消息的處理要做一點說明，CPL_NEWINQUIRE是新增的消息。一般說來，一個應用只要實現OnInqure就可以了，但如果 面板應用程序的信息從一個SESSION到另一個SESSION的過程中是可變的（似乎有點不可思議），那麼就只需實現OnNewInquire，如果是這樣，應將CCPApplet::m_bDynamic賦值為TRUE； 以便告訴框架旁路掉對CPL_INQUIRE消息的處理，也就是讓它返回FALIED，從而讓控制面板程序去處理CPL_NEWINQUIRE消息。 是不是有點神奇啊！就是為什麼你能忽略所有的那些細節，僅僅使用資源串就能搞掂的緣故。

當用戶雙擊控制面板中的應用圖標時，Windows發送CPL_DBLCK消息。 這個消息被映射到CCPApplet::OnLaunch，此函數用對話框或者屬性頁的運行時類來創建一個實例，並調用DoModal：

LRESULT CCPApplet::OnLaunch(CWnd* pWndCpl, LPCSTR lpCmdLine)
{
　　CWnd* pw = (CWnd*)m_pDialogClass->CreateObject();
　　if (pw)
　　{
　　　　if (pw->IsKindOf(RUNTIME_CLASS(CPropertySheet)))
　　　　{
　　　　　　CPropertySheet* ps = (CPropertySheet*)pw;
　　　　　　ps->SetActivePage(lpCmdLine ? atoi(lpCmdLine) : 0);
　　　　　　ps->DoModal();
　　　　}
　　　　else
　　　　{
　　　　　　if (pw->IsKindOf(RUNTIME_CLASS(CDialog)))
　　　　　　{
　　　　　　　 CDialog* pd = (CDialog*)pw;
　　　　　　　 pd->DoModal();
　　　　　　}
　　　　}
　　　　return pw==NULL;
　　 }
}

一定要用DECLARE_DYNCREATE來聲明對話框類和屬性頁類。如果不這樣做Create會調用失敗，而且可能還會有MFC的TRACE診斷錯。除此之外，還要記住重 寫對話框和屬性頁的OnPostNcDestroy函數，加入代碼“delete this”。這是因為，通常創建對話框是在棧（stack）上進行的，代碼如下：

CMyDialog dlg;
dlg.DoModal();

這種情況不用關心delete。而CPApplet是在堆（heap）上創建的對話框和屬性頁，在對話框和屬性頁被destroy掉以後，必須要進行delete操作，否則造成內存溢出。

綜上所述，我們可以看到，使用CControlPanelApp 和 CCPApplet編寫控制面擴展易如反掌。為了添加普通對話框或者基於屬性頁的面板應用，只需要重寫CControlPanelApp::OnInit即可，然後實現相應的對話框代碼和屬性頁代碼。 表一概括地總結了框架處理各種CPL消息的方法和注釋。

表一：控制面板消息和控制面板應用框架

CPlApplet 消息 框架 class::function 是否需要改寫? CPL_INIT CControlPanelApp::OnInit 是，每個控制面板程序都調用 AddApplet 添加 CPL_GETCOUNT 沒有 否，CControlPanelApp 決定控制面板程序數量 CPL_INQUIRE CCPApplet:: OnInquire 很少用 CPL_NEWINQUIRE CCPApplet::OnNewInquire 很少用 CPL_DBLCLK CCPApplet::OnLaunch 很少用，僅用於沒有對話框和屬性頁界面的情況 CPL_SELECT (已廢掉) CCPApplet::OnSelect 否 CPL_STOP CCPApplet::OnStop 很少用，除非控制面板程序都進行垃圾收集，但這種情況最好在程序的析構函數中進行 CPL_EXIT CControlPanelApp::OnExit 很少用，用 ExitInstance 代替 CPL_STARTWPARAMS
(Windows 98 或者Windows NT 4.0) CCPApplet::OnLaunch 很少用，僅用於沒有對話框和屬性頁界面的情況

下面是編寫控制面板程序需要注意的幾件事情：首先是生成控制面板擴展後，它是一個*.dll文件，不要忘了把它的擴展名改為*.cpl。其次，運行*.cpl之前，必須將它拷貝到Windows的系統目錄中，如C:\\Winnt\\System32，或者C:\\Windows\\System，根據你的操作系統安裝目錄決定。你可以通過“Project”=>“Setting”菜單將這一步添加到Post-Build步驟中。如果你想在自己的目錄中保存一份DLL文件，那麼可以通過安裝程序在Windows的CONTROL.INI文件的[MMCPL]

段添加一行內容：

[MMCPL]

MyCtrlPanel=c:\utils\MyCtrlPanel\MyCtrlPanel.cpl

第三要注意的事情是當你生成控制面板程序時，可能會遇到下面的情況：如增加另一個面板應用、改變名字或者圖標——而這些更改在控制面板中反映不出來。這是因為控制面板讀取(CPL_INQUIRE)信息時，需要第一次與你的DLL見面後， 它才能將信息緩沖到磁盤。讓控制面板重讀新信息的一種比較保險的方法是改DLL名字。你也可以試一下在控制面板中按F5（Refresh），但這個方法不一定每次都奏效。在開發期間，你可以將CCPApplet::m_bDynamic 設置為 TRUE，讓它告訴框架使用CPL_NEWINQUIRE（不緩沖信息）代替 CPL_INQUIRE (緩沖信息)。當你完成調試准備發行正式版時，再將CCPApplet::m_bDynamic置回（缺省值）FALSE。

說到調試，下面介紹兩種調試控制面板應用程序的方法：一種是在調試器中啟動控制面板程序；如果你覺得那太麻煩，那麼還有另外一種方法是使用rundll32：

rundll32 shell32.dll,Control_RunDLL MyCtrlPanel.cpl

你可以在命令行上面的命令，也可以在VC++的Debug Settings菜單中進行設置。

相信很多人都沒像這樣用過 rundll32.exe 程序，它可以從命令行調用某個DLL中的某個函數。Control_RunDLL是shell32.dll中的一個特別的函數， 顧名思義，它運行一個控制面板程序；為了運行DLL中一個特定的控制面板程序，敲入：

rundll32 shell32.dll,Control_RunDLL MyCtrlPanel.cpl,@n

這裡 n 是基於零的應用程序索引。如果你在末尾加一個串，它被傳遞到CPL_STARTWPARAMS，就象一個常規的Windows應用程序命令行一樣。通常，這個串被用於啟動一個基於屬性頁的控制面板應用， 並且定位到特定的屬性頁上。例如：為了調出顯示器的“設置”屬性頁標簽，敲入：

rundll32 shell32.dll,Control_RunDLL desk.cpl,,3

如果你以前不知道有些應用程序是怎麼啟動特定的控制面板應用的，現在你應該知道了。如果你使用本文提供的迷你框架，自己就不必寫任何代碼來解析這個參數；對於一個基於屬性頁的面板，CCPApplet自動將相關參數解釋為一個屬性頁號。

LRESULT CCPApplet::OnLaunch(CWnd* pWndCpl, LPCSTR lpCmdLine)
{
　 CWnd* pw = (CWnd*)m_pDialogClass->CreateObject();
　 if (pw) {
　　 if (pw->IsKindOf(RUNTIME_CLASS(CPropertySheet))) {
　　　　 CPropertySheet* ps = (CPropertySheet*)pw;
　　　　 ps->SetActivePage(lpCmdLine ? atoi(lpCmdLine) : 0);
　　　　 ps->DoModal();
　　 } else if (pw->IsKindOf(RUNTIME_CLASS(CDialog))) {
　　　　　　　　CDialog* pd = (CDialog*)pw;
　　　　　　　　pd->DoModal();
　　　　　　}
　 }
　 return pw==NULL;
}

最後，如果你不知道如何卸載控制面板程序，這裡告訴你一個笨方法：重啟機器，只要你不運行控制面板，Windows就不會加載那些.cpl文件，所以你可以直接到Windows系統目錄 （比如c:\windows\sysytem或者c:\winnt\system32）下刪除相應的.cpl文件。注意這樣做的風險是——萬一你刪錯了文件， 那麼對應的控制面板程序圖標將從控制面板中消失。所以刪除文件的時候一定要小心。如果哪位有更好的辦法，請告訴我。

希望本文的介紹和例子對大家開發控制面板程序有所幫助
