這是兩年前畢業時寫的一篇關於SolidWorks插件開發與公司PDM集成的畢業設計，最近閒來無事拿出來整理一下，大神們可以略過。
1.1 SolidWorks API接口
正確調用SolidWorks API 是完成SolidWorks二次開發中參數化設計的基礎。調用SolidWorksAPI 是指調用SolidWorks 的事件、方法、屬性、以及相關功能，從而完成零部件實體建模的全過程。
SolidWorks的API接口分為兩種：一種是基於OLE Autonation的IDispatch技術；另一種是基於Windows基礎的COM 。
OLE(Object Linking and Embedding，對象連接與嵌入)，簡稱OLE技術。
基於OLE Automation 的IDispatch 技術作為快速開發的手段，一般常用於VB、Delphi 編程語言的接口，通過IDispatch 接口暴露對象的屬性和方法，以便在客戶程序中使用這些屬性並調用它所支持的方法。此種技術只能開發EXE 形式的程序，所開發的CAD 系統不能直接加掛在SolidWorks 系統界面下，無法實現與SolidWorks 系統的集成[12]。
COM（Component Object Model ,組件對象模型）[13]技術是SolidWorks API 的基礎，是Microsoft 公司提出的並被大多數公司支持的一種標准協議,它建立了一個軟件模塊同另一個軟件模塊的連接,當這種連接建立之後,兩個模塊之間就可以通過接口來進行通訊。COM接口更為簡潔高效,這種技術可以使用最多的SolidWorks API 函數。
1.2 SolidWorks API對象結構

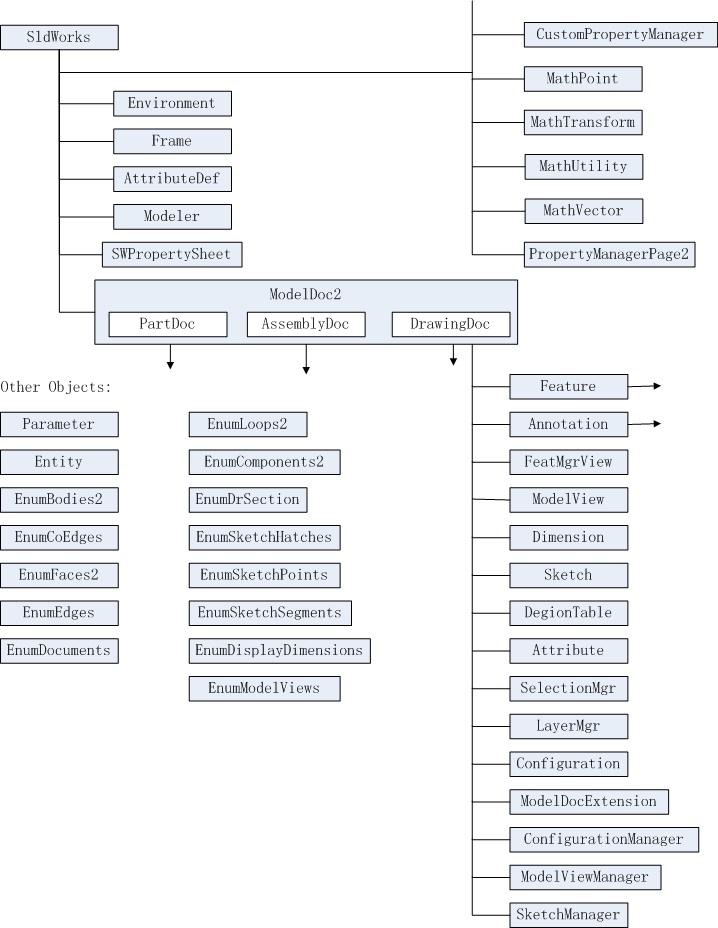

Solidworks API 通過面向對象思想組織所有的接口對象，如圖3.1所示
Solidworks API對象可以分為以下幾個大類。
(1) 應用程序對象：應用程序對象包括SldWorks、ModelDoc2、PartDoc、AssemblyDoc及DrawingDoc對象。
(2) 配置文件對象：配置文件對象管理零件中不同模塊（零件文檔模式）與裝配體中不同零件（裝配體文檔模式）的狀態。
(3) 事件對象：Solidworks API接口中提供了對事件的支持，當前版本中支持的事件類型有AssemblyDoc事件、DrawingDoc事件、FeatMgrView事件、ModelView事件、PartDoc事件、SldWorks事件及SWPropertySheet事件。
(4) 注解對象：注解對象管理文檔的注解。
(5) 模型對象：模型對象描述SolidWorks內部數據結構。
(6) 特征對象：特診對象描述SolidWorks應用程序所提供的特征操作，這些特征對象與SolidWorks 軟件本身提供的特征操作相對應。
(7) 草圖對象：草圖對象包括管理所有的草圖元素，如圓弧、長方形、樣條曲線等。
1.3 SolidWorks API對象簡介
(1) SldWorks對象：SldWorks對象是所有其他對象的父類，提供了直接或間接訪問其他所有SolidWorks API接口的方法，在二次開發中訪問其他接口都要通過它。SldWor ks對象是二次開發中最重要的一個對象，通過它才能建立二次開發插件與SolidWorks 應用程序之間的連接。
(2) ModelDoc對象：ModelDoc對象是SldWorks對象的子對象，同時也是所有文檔模型對象（PartDoc對象、AssemblyDoc對象及DrawingDoc對象）的父對象，它封裝了不同文檔模型通用的屬性和方法，包括文檔打來、關閉、打印和保存等。同時，ModelDoc對象提供了直接訪問PartDoc對象、AssemblyDoc對象和DrawingDoc對象的方法。
(3) PartDoc對象：PartDoc對象提供Part文檔模式下的操作。
(4) AssemblyDoc對象：AssemblyDoc對象管理裝配體的操作時與裝配相關的，如導入零部件、添加/取消裝配關系、隱藏/現實零部件等。
(5) DrawingDoc對象：DrawingDoc對象管理工程圖文檔的操作，如創建、刪除、對其視圖等。
(6) SelectionMgr對象：SelectionMgr對象是選擇管理對象，用於管理用戶的選擇操作，通過它可以獲得指向當前用戶在SolidWorks中選擇的元素。
