將繼電器掌握電路直接轉換為具有雷同功效的PLC的內部硬件接線圖和梯形圖。
特色:普通不須要更改掌握面板，堅持體系原本的內部特征，操作人員不消轉變歷久構成的操作習氣。

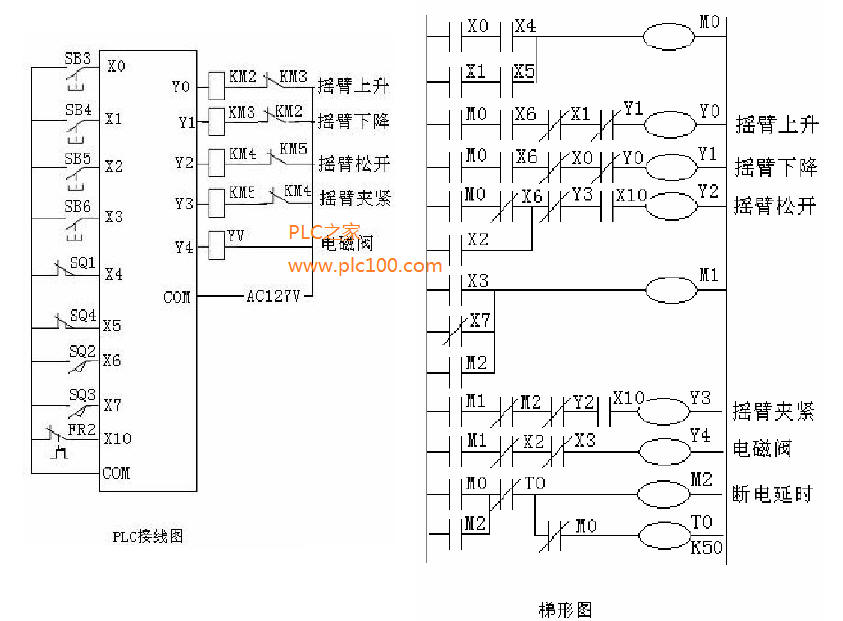

例:用繼電器掌握線路移植法設計某搖臂鑽床的PLC內部硬件接線圖和梯形圖。

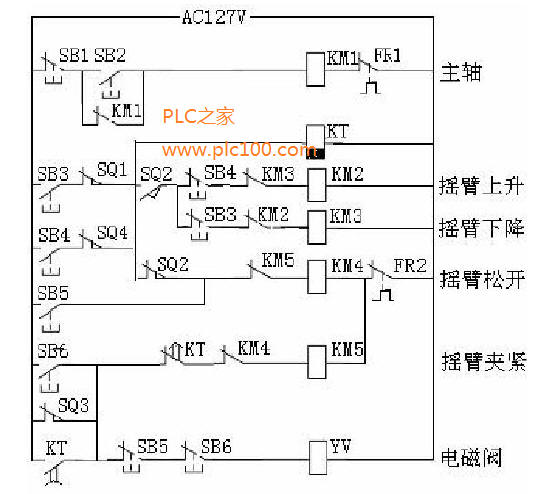

搖臂鑽床的繼電器掌握電路
主軸電念頭逐個接觸器KM1掌握;
搖臂起落電念頭逐個接觸器KM2, KM3掌握;
松開、夾緊(立拄、主軸箱)電念頭逐個KM4, KM5掌握
繼電器電路圖
1、根本辦法和步調
1、懂得和熟習被控裝備的工藝進程和機械的舉措情形，依據繼電器電路圖剖析和控制掌握體系的任務道理。
2、肯定PLC的輸出旌旗燈號和輸入負載，畫出PLC的內部接線圖。
3、肯定與繼電器電路圖中的中央繼電器和時光繼電器對應的梯形圖中的幫助繼電器和准時器的元件號。
4、依據上述對應關系畫出梯形圖。
2、設計留意事項
1、應遵照梯形圖說話中的語律例定
2、設置中央單位在梯形圖中，若多個線圈都受某一觸點串並聯電路的掌握，為簡化電路，在梯形圖中可設置用該電路掌握的幫助繼電器，相似於繼電器電路中的中央繼電器。
3、分別交錯在一路的電路
設計梯形圖時以線圈為單元，分離斟酌繼電器電路圖中每一個線圈遭到那些觸點和電路的掌握，然後畫出響應的等效梯形圖電路。
4、常閉觸點供給的輸出旌旗燈號的處置
設計輸出電路時，應盡可能采取常開觸點，假如只能用常閉觸點，梯形圖中對應觸點的常開/常閉類型應與繼電器電路相反。
5、時光繼電器的瞬動觸點的處置
關於有瞬動觸點的時光繼電器，可以在梯形圖中對應的准時器的線圈兩頭並聯幫助繼電器，後者的觸點相當於時光繼電器的瞬動觸點。
6、斷電延時的時光繼電器的處置
用通電後延時的准時器來完成斷電延時功效。
7、內部聯鎖電路的設計
在梯形圖中設置對應的輸入繼電器的線圈串連的常閉觸點構成的軟件互鎖外，還應在PLC內部設置硬件互鎖電路。
熱繼電器過載旌旗燈號的處置
1)主動復位型熱繼電器，其觸點供給的過載旌旗燈號必需經由過程輸出電路供給給PLC，用梯形圖完成過載掩護;
2)手動復位型熱繼電器，其常閉觸點可以在PLC的輸入電路中與掌握機電的交換接觸器的線圈串連。
9、盡可能削減PLC的輸出旌旗燈號和輸入旌旗燈號
10、留意PLC輸入模塊的驅動才能可否知足內部負載的請求。
PLC普通只能驅動額外電壓在AC220V以下的負載線圈電壓為380V的，應將線圈換成220V的，或許在PLC假如體系本來的交換接觸器的內部設置中央繼電器。
