隨著電子信息化的發展與應用，各個企業各個單位之間都開發和應用了自己的 信息化系統。各個單位之間使用了不同的開發技術和後台數據庫，它們之間是分 離，沒有關系的。企業集成不僅僅能創建一個三(表現層、業務層、數據訪問層) 層應用結構，還能使一個應用分布到多台計算機上。分布式應用中，單個的一層 是無法自己運行的，而集成應用中的每一個應用都能獨立運行，它們時間通過偶 合完成功能。異步消息傳遞體系結構來集成多個應用，異構數據庫的同步問題是 實際項目中急待解決的問題
1 系統需求

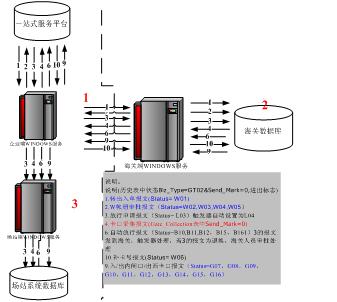

電子數據交換最主要的任務是實現不同系統，不同業務之間的數據交換與系統 整合，下圖是一個實際項目中各個系統的分布圖（圖1），各個系統之間是彼此獨 立的，使用各自不同的數據庫。首先企業端通過一站式申報平台申報單證信息到 海關由海關進行審批工作，如果海關審批通過，相應的企業端信息狀態則進行變 更，然後企業端發送車輛信息到物流園區場站系統，場站系統接收到海關端的放 行信息和企業端發送的車輛信息則進行車輛通過放行工作。
圖1
圖2

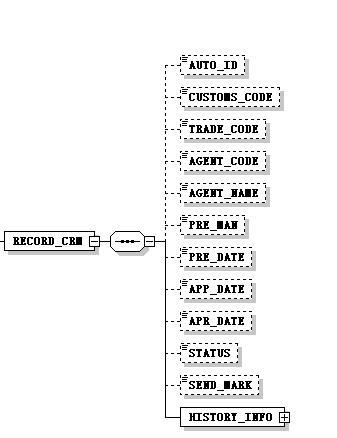

整個系統之間是通過各自獨立的Windows服務監控自己的數據庫，對應表發生 變更以後，生成變更後的XML報文，通過路由設置由MQ消息隊列把報文發送到接收 端，接收端服務接收到MQ報文以後，對接收的XML報文解析進入接收端數據庫。各 個報文定義使用Schema定義來完成，只有符合Schema規則定義的報文才可以進入 消息隊列來進行傳輸。例如客戶關系Schema報文定義如(圖２)所示，只有符合 Schema格式的報文才可以生成XML報文進行傳輸。
2 系統框架
圖３
如(圖3)所示，傳輸系統使用了WINDOWS服務來完成數據傳輸的；根據上圖可以 看出其內部包括以下組成部分：
(1) WindowsServe_Fuzhou :Windows 服務組件，負責整個系統的數據傳輸； 出庫動作：Adapter組件接收到自己數據庫變更的時候，通過對應配置指定的 Schema生成XML報文，發送報文到MQ消息隊列裡面。入庫動作：接收到MQ隊列裡面 的XML報文、通過對應的Schema進行報文格式的解析，符合格式要求的報文通過 Adapter組件進入到自己的數據庫表裡面。
(2) MSMQ ：消息隊列傳輸組件，負責XML報文的傳輸工作；
(3) BIZTALK_MESSAGE:報文定義、解析、路由、配置組件；是整個傳輸系統的 核心。使用配置文件來完成以上配置工作，提高系統的靈活性。
(4) LOG:系統日志模塊，用於報文的傳輸跟蹤與調試，建立統一的日志監控平 台，完成對每一筆報文的監視工作，同時可以對出現異常的報文進行分析工作， 通過Web頁面顯示給客戶；
(5) SqlAdapter_fuzhou:數據庫(SQLSERVER)監視組件，當監視到數據庫裡面 對應的表發生變更以後，Adapter組件會啟動BIZTALK_MESSAGE消息處理模塊，對 數據表裡面的記錄進行操作，進行出入庫操作，服務的數據訪問層使用了傳統的 三層架構來完成，如(圖4)所示，數據庫與傳輸服務服務之間使用了ADO.net 進行 數據庫訪問，通過數據訪問層(DAL)和業務邏輯層(BLL)完成，提高了系統的可讀 性與靈活性；
圖4
(6) ORACLE Adapter:數據庫(ORACLE)監視組件，對Oracle數據庫進行監視工 作，系統通過不同類型的Adapter實現的多種數據庫的訪問接口，如果有新的數據 庫類型只需要增加對應的Adapter就可以實現對應的數據庫同步；
(7) Security_Module：消息傳遞過程中的加密解密組件，系統使用了證書加 密機制來完成對XML報文的加密和解密工作；

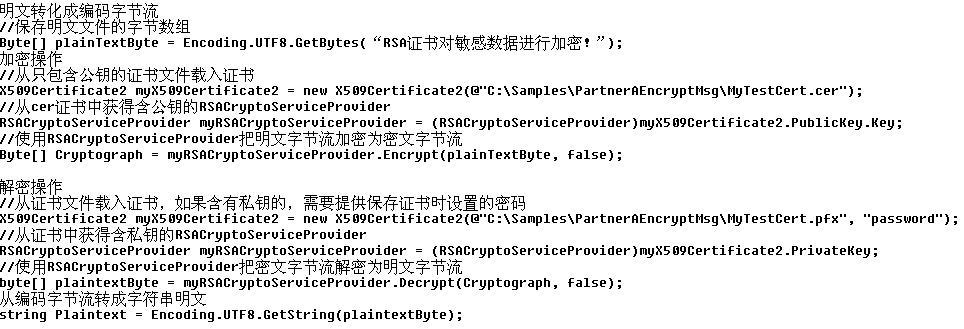

具體代碼如下：
3 系統部署
系統編譯測試完成以後，需要把服務部署到對應的系統上面，各個系統之間是 通過網閘分離開來的，如(圖１)所示，一站式平台、海關端系統、場站系統分別 部署自己的服務，各個服務之間協同工作用於完成報文的接收和發送工作，具體 部署包括修改配置文件，DLL動態鏈接庫的裝配(其中Schema定義模塊需要裝配到 操作系統目錄下面)，運行數據庫腳本和具體的服務安裝工作(主要包括連接數據 庫設置、報文監控系統的設置)。安裝部署完成以後打開三個不同地點的WINDOWS 服務，系統部署完成，可以實現不同數據庫的同步工作。通過實際項目的運行工 作，目前運行情況良好。
4 結束語
文章通過WINDOWS服務的數據訂閱分發機制給出了數據交換的一些具體解決方 案。其中對XML報文的定義、解析、配置工作是系統實現的核心工作。也可以通過 其他的技術來實現數據的傳輸工作，比如BIZTALK進行系統傳輸可以提高系統的穩 定性、工作流傳輸可以提高系統的流程配置靈活性，這裡不再進行詳細的分析與 描述。
