目前在PC遠程訪問設備Flash，也就是部署TinyCLR和下載應用程序。在以前寫 的《NandFlash驅動開發》文章，我們知道Flash被分為六個區，典型的結構如下 （以Sam9261_ek開發板為例）：
const BlockRange g_K9F2G_8_BlockStatus[] =
{
{ BlockRange::BLOCKTYPE_BOOTSTRAP , 0, 1 },
{ BlockRange::BLOCKTYPE_CONFIG , 2, 2 },
{ BlockRange::BLOCKTYPE_CODE , 3, 24 },
{ BlockRange::BLOCKTYPE_DEPLOYMENT, 25, 29 },
{ BlockRange::BLOCKTYPE_DEPLOYMENT, 30, 34 },
{ BlockRange::BLOCKTYPE_DEPLOYMENT, 35, 39 },
{ BlockRange::BLOCKTYPE_DEPLOYMENT, 40, 48 },
{ BlockRange::BLOCKTYPE_STORAGE_A , 49, 49 },
{ BlockRange::BLOCKTYPE_STORAGE_B , 50, 50 },
{BlockRange::BLOCKTYPE_FILESYSTEM, 51, FLASH_BLOCK_COUNT - 1 }
};
我們能否直接讀寫該Flash上的所有區呢？
實現這個功能的好處是易見的，我們再也沒有必要為了下載一個應用程序而啟 動相對龐大的VS2008，再也不受必須打開MF工程才能下載的限制。在我們開發Ti DM355開發板就遇到類似問題，我們給異地開發板提供者演示相關程序功能時，必 須要求對方安裝VS2008，還必須發送我們的項目源碼，否則就無法在另外的開發 板上進行演示。
仔細研究了一下MFDeploy程序（這是典型的C#程序，在Vista和Windows7上可 直接運行，在WinXP及以前的系統上需要安裝.Net Framework運行時），發現可以 為其開發一個插件來實現我們所要求的功能。
MFDeploy程序可以通過三種方式來訪問.Net MF設備，串口、網口和USB，並且 可以把TinyCLR部署到設備上去（需要開發板運行TinyBooter），也可以清空應用 程序區，所以我們只要把這部分功能給擴展一下就可以了。
插件類必須繼承於MFPlugInMenuItem類，相關代碼如下：
public class PlugInHandle : MFPlugInMenuItem
{
public override string Name { get { return "Read/Write Flash"; } }
public override void OnAction(IMFDeployForm form, MFDevice device)
{
if (form == null || device == null) return;
(new frmRWFlash(form, device)).ShowDialog ();
}
}
其中由宿主傳遞過來的form和device非常重要，form就是針對MFDeploy主窗體 ，主要提供DumpToOutput函數，把消息顯示到信息區，而device則提供和設備通 信的相關函數，如Ping、Deploy、Erase、Execute等。
插件實現的第一步，要讀寫Flash區，首先要獲取Flash的內存映像表，通過如 下的代碼就可以獲取：
_DBG.WireProtocol.Commands.Monitor_FlashSectorMap.Reply reply = engine.GetFlashSectorMap();
if (reply != null)
{
for (int i = 0; i < reply.m_map.Length; i++)
{
_DBG.WireProtocol.Commands.Monitor_FlashSectorMap.FlashSectorData fsd = reply.m_map[i];
string usage = "";
switch (fsd.m_flags & _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_MASK)
{
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_APPLIC ATION:
usage = "Application";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_BOOTST RAP:
usage = "Bootstrap";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_CODE:< BR> usage = "Code";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_CONFIG :
usage = "Configuration";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_DEPLOY MENT:
usage = "Deployment";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_JITTER :
usage = "Jitter";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_FS:
usage = "File System";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_RESERV ED:
usage = "Reserved";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_STORAG E_A:
usage = "Storage";
break;
case _DBG.WireProtocol.Commands.Monitor_FlashSectorMap.c_MEMORY_USAGE_STORAG E_B:
usage = "Storage";
break;
case 0xA0:
usage = "Custom";
break;
}
FlashMap.Add(FlashMaps, usage, fsd.m_address, fsd.m_size);
}
}
第二步就是讀寫Flash的扇區數據，可以通過如下代碼實現：
bool ret = engine.ReadMemory(addr, buflen, out bytData);
bool ret = engine.WriteMemory(addr, FileIndex.GetBytes(), 0, (int)FileIndex.HeadSize);
但是僅僅實現以上兩步還不行，因為TinyCLR代碼會限制一些Flash的讀寫范圍 ，所以我們還得需要修改TinyCLR的代碼。
在\CLR\Debugger目錄下的Debugger.cpp文件有一個函數CheckPermission，我 們修改一下它的代碼，讓它直接返回true就可以了，這樣我們就可以對Flash任何 區都可以讀寫了。
bool CLR_DBG_Debugger::CheckPermission( ByteAddress address, int mode )
{
NATIVE_PROFILE_CLR_DEBUGGER();
bool hasPermission = false;
UINT32 regionIndex, rangeIndex;
m_deploymentStorageDevice->FindRegionFromAddress( address, regionIndex, rangeIndex );
const BlockRange& range = m_deploymentStorageDevice ->GetDeviceInfo()->Regions[ regionIndex ].BlockRanges[ rangeIndex ];
return true;
/*
switch(mode)
{
case AccessMemory_Check:
hasPermission = true;
break;
case AccessMemory_Read:
switch(range.RangeType)
{
case BlockRange::BLOCKTYPE_CONFIG: // fall through
case BlockRange::BLOCKTYPE_DIRTYBIT: // fall through
case BlockRange::BLOCKTYPE_DEPLOYMENT: // fall through
case BlockRange::BLOCKTYPE_FILESYSTEM: // fall through
case BlockRange::BLOCKTYPE_STORAGE_A: // fall through
case BlockRange::BLOCKTYPE_STORAGE_B:
hasPermission = true;
break;
}
break;
case AccessMemory_Write:
if(range.IsDeployment())
{
hasPermission = true;
}
break;
case AccessMemory_Erase:
switch(range.RangeType)
{
case BlockRange::BLOCKTYPE_DEPLOYMENT: // fall through
case BlockRange::BLOCKTYPE_FILESYSTEM: // fall through
case BlockRange::BLOCKTYPE_STORAGE_A: // fall through
case BlockRange::BLOCKTYPE_STORAGE_B:
hasPermission = true;
break;
}
break;
default:
hasPermission = false;
break;
}
return hasPermission;*/
}

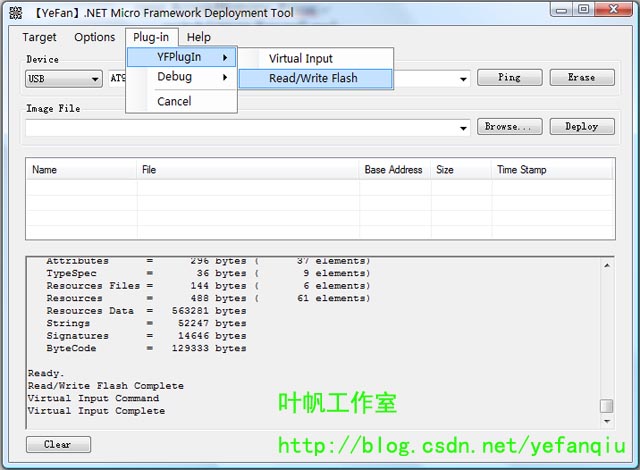

編譯好插件，把它拷貝到MFDeploy.exe文件所在的子目錄PlugIn，啟動 MFDeploy.exe程序，在Plug-in菜單下就會有我們的插件菜單。

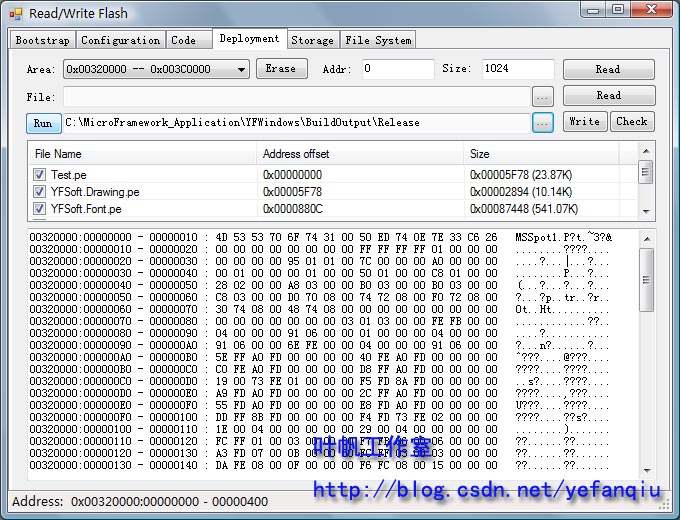

這樣就可以對Flash上的任何區都可以進行讀寫了。並且針對Deployment區， 不僅可以下載.Net Micro Framework應用程序，也可以單擊“Run”按鈕，運行當 前下載的程序（這樣就不用重啟TinyCLR了）。
針對File System區，我考慮實現一個類似VS2008遠程工具“遠程文件查看器 ”，這樣PC就會更方便和.Net MF設備進行交互了。如果大家看過我以前寫的 《LCD驅動開發》，屏幕上顯示的位圖，就是通過該插件下載的。
