Delphi的繪圖功能[11] - TPen類(上)

//TPen 的主要屬性有四:

Color、Width、Style、Mode

{Color: 顏色}{Width: 寬度; 默認是 1; 如果 賦予 <= 0 的值, 會使用默認值}
{Style: 樣式; Delphi 定義了筆樣式枚舉 TPenStyle, 包含以下樣式:}
psSolid　　　 = 0; {實線}
psDash　　　　= 1; {段線; 要求筆寬<=1}
psDot　　　　 = 2; {點線; 要求筆寬<=1}
psDashDot　　 = 3; {線、點; 要求筆寬<=1}
psDashDotDot　= 4; {線、點、點; 要求筆寬<=1}
psClear　　　 = 5; {不可見}
psInsideFrame = 6; {實線; 但筆寬是向裡擴展}
psUserStyle　 = 7; {自定義, Delphi.Net 支持}
psAlternate　 = 8; {交替, Delphi.Net 支持}

//下面的例子依次展示了各種樣 式:var
　i,x,y,n: Integer;
begin
　x := 10;
　y := 15;
　n := ClientWidth - 2*x;
　Canvas.Pen.Color := clRed;
　for i := 0 to 8 do
　begin
　　Canvas.Pen.Style := TPenStyle(i);
　　Canvas.MoveTo(x, y);
　　Canvas.LineTo(x + n, y);
　　y := y + 15;
　end;
end;

//效果圖:

{Mode: 畫筆與背景的顏色混合模式; Delphi 定義了模式枚舉 TPenMode, 包含以下模式:} pmBlack　　　 {總是黑色}
pmWhite　　　 {總是白色}
pmNop　　　　 {畫筆無效}
pmNot　　　　 {背景色取反}
pmCopy　　　　{畫筆設置的顏色}
pmNotCopy　　 {畫筆顏色取反}
pmMergePenNot {畫筆顏色與背景顏色的反色的組合}
pmMaskPenNot　{畫筆顏色與背景公共色的反色的組合}
pmMergeNotPen {畫筆顏色取反後與背景顏色的組合}
pmMaskNotPen　{畫筆的反色與背景的公共色的組合}
pmMerge　　　 {畫筆顏色與背景顏色的組合}
pmNotMerge　　{pmMerge 的反色}
pmMask　　　　{畫筆與背景公共顏色的組合}
pmNotMask　　 {pmMask 的反色}
pmXor　　　　 {畫筆顏色與背景顏色的 Xor 組合}
pmNotXor　　　{pmXor 的反色}

//顏色模式測試程序:var
　i,x,y,w,n: Integer;
begin

{先畫豎的顏色背景}　x := 0;
　y := 0;
　w := ClientWidth div 18;
　for i := 0 to 18 do
　begin
　　Canvas.Brush.Color := PaletteIndex(i);
　　Canvas.FillRect(Rect(x, y, x+w, ClientHeight));
　　x := x + w;
　end;

{再按不同模式依次畫 16 條紅色的橫線}　x := 0;
　y := 20;
　n := ClientWidth;
　Canvas.Pen.Width := 4;
　Canvas.Pen.Color := clRed;
　for i := 0 to 15 do
　begin
　　Canvas.Pen.Mode := TPenMode(i);
　　Canvas.MoveTo(x, y);
　　Canvas.LineTo(x + n, y);
　　y := y + 20;
　end;
end;

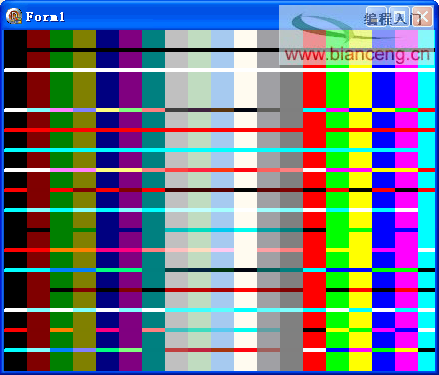

//效果圖:
