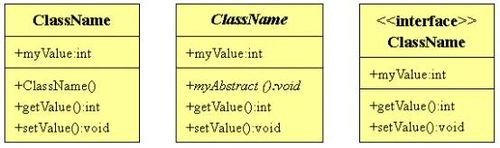

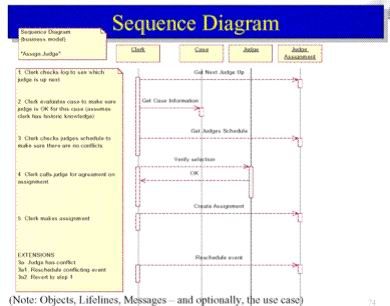

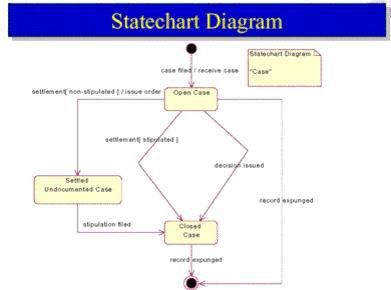

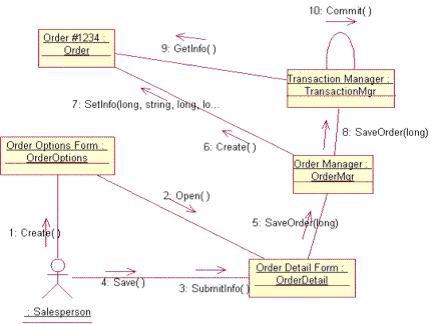

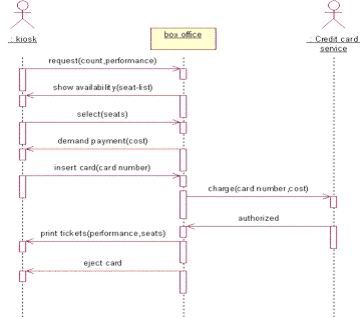

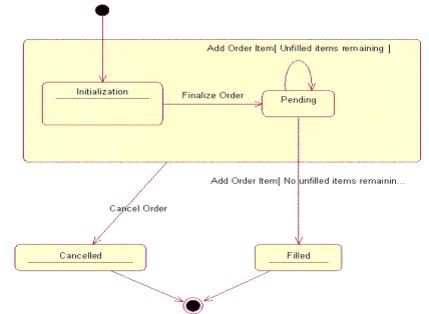

在類圖中，類被描述為帶有三層的盒子。
頂層為類名，一般用加粗字體表示。如果類是抽象的，其名稱用斜體表示；如果類是接口，則在類名上方標注<
中間層包含類的屬性（或變量），底層包含類的方法。與類名相似，如果方法是抽象的，那麼它的名稱也用斜體表示。

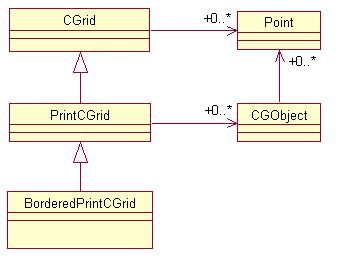

我們要設計的應用程序CDrawApp應用程序在基於字符的網格上畫點、框和文本串，該應用程序涉及到Java面向對象的許多概念與應用方法，非常系統、全面，在您仔細研讀後，定能迅速掌握UML類圖，並將其應用到實際的Java應用程序開發過程中。為減少代碼長度，讓程序簡單易懂，這裡使用Java控制台窗口顯示程序運行結果。該程序總共由10個大類組成，以下分別介紹。
一、Point類
在CDrawApp程序中定義的第一個類是Point類，該類用於通過x和y坐標在網格上標識一點。其類圖設計為：
在該類中，有2個成員變量x和y,類圖中，“-”表示變量或方法為private，“+”表示public，“#”則表示protected。該類定義了三個不同的構造函數，這是重載（overload）的例子。
接著該類設計了7個訪問方法。getX()和getY()方法分別返回一點的x和y坐標。SetX()和setY()方法根據參數xValue和yValue的值設置這些坐標的值。兩個add()方法通過被訪問點的坐標加上一個值來建立一個新的Point對象。New運算符建立類的新實例。它後面緊跟著初始化新生成實例的構造函數。toString()
方法返回類String的一個對象，該對象用一個有序對來描述一個點。

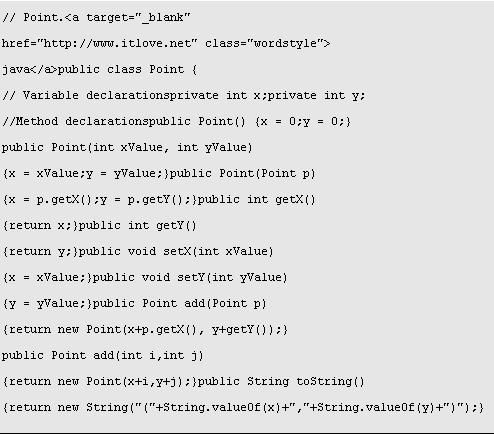

依據設計的類圖，其Java實現代碼為：
