開始之前
關於本教程
BIRT 提供了一個圖表引擎，使我們能夠把數據集顯示為圖表。還可以進一步 配置圖表來支持交互操作，這樣的話，當用戶在圖表元素（比如圖表標題、圖例 、軸、值系列等）上執行操作時，圖表就會做出各種響應，比如顯示工具提示、 彈出消息或跳到另一個報告。BIRT 可以顯示以下格式的圖表：PNG、JPG、BMP 或 SVG。SVG 是一種描述 2-D 矢量圖形和腳本編程的 XML 規范，因此可以實現各種 交互式特性：
鑽通 允許用戶通過單擊行、節點等圖表元素從一個報告轉到另一個報告。這 樣就可以通過一個選擇的元素把兩個報告鏈接起來。突出顯示 用戶可以通過選擇 圖例或把鼠標停留在圖例上來選擇元素。這樣就可以輕松地找到圖表中的一系列 數據。可見性切換 用戶可以通過選擇圖例來隱藏或顯示一系列數據。在圖表中有 許多元素的情況下，用戶可以通過選擇圖例快速地識別元素。還有助於用戶集中 精力處理指定的系列。顯示工具提示 當用戶把鼠標停留在一個元素上時，顯示一 個消息，這可以提供與元素相關聯的定制消息。定制的用戶交互
對於許多企業系統，可訪問性和國際化是開發報告時的重要問題。BIRT 提供 在報告中添加可訪問性和國際化支持的能力。
BIRT Report Designer 提供了一個示例數據庫，其中包含一家零售商的業務 數據。我們將用這個數據庫的一個子集創建一組銷售報告，以此演示上面提到的 特性。
年度總銷售報告 包含一個條形圖，顯示按產品統計的年度銷售數據。用戶單 擊一個條，就可以鑽通到第二個報告，這個報告顯示這個產品的銷售趨勢。產品 的銷售趨勢報告 包含一個線條圖，顯示產品隨時間變化的銷售數據。當用戶把鼠 標移動到線條上的節點時，會出現一個顯示銷售量的工具提示。用戶還可以通過 單擊線條鑽通到第三個報告。產品的消費者分布報告 包含兩個圖：一個餅圖，顯 示購買這個產品的消費者的總體分布，當用戶把鼠標移動到圖例上時，對應的餅 圖部分會突出顯示；一個顯示隨時間變化的消費者購買量的區域圖，用戶可以通 過單擊對應的圖例顯示和隱藏這個圖。用戶還可以單擊一個餅圖部分，這會彈出 一個消息，顯示這個消費者的購買量。
本教程按照以下步驟講解如何創建報告：
准備
創建 BIRT 項目
創建常用的報告模板
創建一個新報告
創建報告布局
創建標簽
創建數據源
為三個報告創建三個拷貝
創建第一個報告：總銷售報告
創建數據集
創建條形圖
創建圖表
綁定圖表數據
配置修飾性屬性
創建第二個報告：產品銷售趨勢報告
創建報告參數
創建數據集
創建線條圖
啟用工具提示交互
創建第三個報告：消費者報告
創建報告參數
創建數據集
創建餅圖
啟用突出顯示交互
啟用定制的用戶交互
創建區域圖
啟用可見性切換交互
鏈接三個報告
啟用鑽通交互
添加國際化
創建資源束
創建本地化文本
配置圖表標題
添加可訪問性
檢驗報告
配置 Report Editor
檢驗報告
目標
本教程講解如何用 BIRT Report Designer 逐步創建一組銷售分析報告，重點 演示一些比較高級的圖表特性。您將學習以下圖表技術：
啟用鑽通、突出顯示、顯示/隱藏、工具提示等交互方式
配置修飾性屬性
啟用可訪問性和國際化支持
先決條件
本教程假設讀者基本了解 Eclipse IDE、BIRT Report Designer 和 JavaScript。如果您還沒有安裝 Eclipse 或 BIRT，請參見 Eclipse Foundation 的 Prerequisites and Detailed Installation Instructions for BIRT。如果 安裝了 Eclipse SDK，那麼可以 使用 Eclipse Update Manager 安裝 BIRT。
系統需求
作者在編寫本教程時使用運行 Microsoft® Windows® 的計算機。但是，您可以使用能夠運行 Eclipse 的任何計算機， 包括運行 OS X 或 Linux® 的系統。還需要安裝 Java™ V1.5 JRE 或 JDK 和 BIRT All-in-One V2.2.2。最低的硬件需求是 1 GHz 或更高頻率的 Intel® x86 處理器，最少 512 MB 的 RAM，最少 540 MB 的磁盤空間（用於 安裝 BIRT All-in-One 驅動程序），以及用於存儲報告的額外磁盤空間。顯示器 的分辨率至少為 1024x768 像素。
准備
創建 BIRT 項目

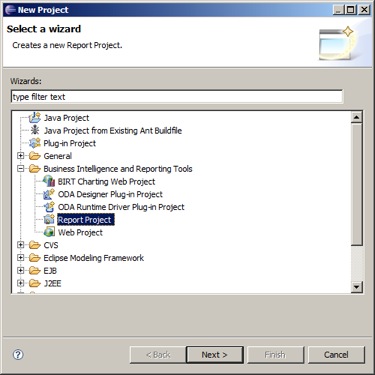

首先，創建一個 BIRT 項目來存儲報告和 所需的資源。在 Eclipse 工具欄中，選擇 File > New > Projects 打開 項目向導（見圖 1）。
圖 1. 報告項目
選擇 Business Intelligence and Reporting Tools > Report Project 並單擊 Next。輸入 MyReports 作為項目名並單擊 Finish。如果提示您 切換到 Report Design 透視圖，那麼選擇 Yes。
注意：Report Design 透 視圖包含許多重要的視圖和編輯器，比如 Data Explorer、Property Editor 等 。如果偶然關閉了一個視圖，可以通過 Window > Show view 重新打開它。還 可以通過重置這個透視圖（右鍵單擊這個透視圖並選擇 Reset），重新顯示所有 報告設計視圖和編輯器。
創建常用的報告模板
因為我們主要關注圖表特性，所以先為三個報告創建一個簡單的報告模板，然 後通過添加不同的圖表來定制每個報告。在這個模板中，我們還將用 Classic Models Inc. 示例數據庫創建一個數據源。
還可以為常用的組件創建一個庫，以便在多個報告中重用這些組件。但是，在 這裡我們僅僅構建常用模板的三個拷貝。

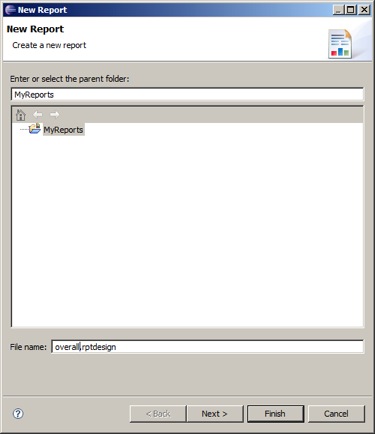

為了創建新報告，選擇 File > New > Report 打開報告向導（見圖 2 ）。輸入 overall.rptdesign 作為文件名並單擊 Next。選擇 Blank Report 並 單擊 Finish。新創建的報告會在 Report Editor 中打開。
圖 2. 報告向導
網格報告組件使我們能夠以適當、有組織的方式布置報告中顯示的組件。我們 將創建一個單列網格來布置標簽和圖表。右鍵單擊報告中的任何地方並選擇 Insert > Grid。分別輸入 1 和 3 作為列數和行數，然後單擊 OK。
圖 3. Grid Editor
現在，在網格的第一行中添加一個標簽作為報告的標題，然後通過設置標簽的 屬性配置它的視覺效果。右鍵單擊網格的第一行並選擇 Insert > Label。在 Property Editor 中，單擊 Advanced 選項卡。編輯 Content 屬性並把值設置為 Classic Models, Inc。接下來，修改 Font，把 Font color、Font family、 Font size 和 Font weight 分別設置為 navy、sans-serif、20pt 和 bold。

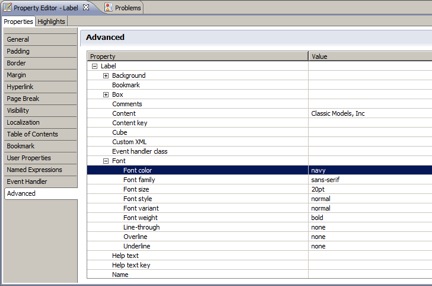

圖 4. Property Editor

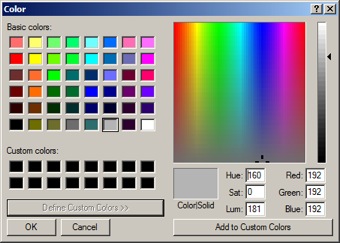

編輯 Background 屬性並從下拉列表中選擇 Gray。還可以修改顏色的深淺。 單擊 ... 按鈕打開 Color Editor（見圖 5）。單擊 Define Custom Colors，滾 動右邊的刻度，直到獲得您滿意的顏色，然後單擊 OK。
圖 5. Color Editor
現在，通過創建一個數據源組件，為報告定義數據源。進入 Data Explorer 視圖（見圖 6）。右鍵單擊 Data Source 並選擇 New Data Source 打開數據源 向導。
圖 6. Data Explorer 視圖
在 Data Source Name 框中輸入 MyDataSource，其他設置保持默認值並單擊 Next，然後單擊 Finish。

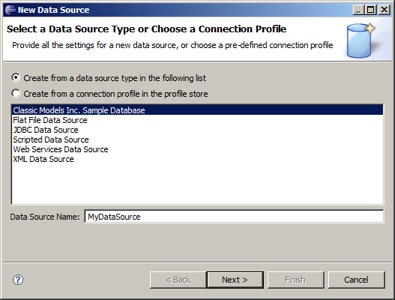

圖 7. 數據源向導
單擊主工具欄上的 Save，保存報告模板。接下來，按照以下步驟生成報告模 板的另兩個拷貝。在 Navigator 視圖中，選擇 overall.rptdesign 報告並右鍵 單擊。選擇 Copy，右鍵單擊 Navigator 視圖中的任何地方並選擇 Paste。出現 提示時，輸入 trend.rptdesign 作為報告名。再次粘貼報告模板並輸入 customers.rptdesign 作為報告名。
圖 8. Navigator 視圖
創建總銷售報告
接下來，定制第一個報告模板來創建總銷售報告。這需要添加一個條形圖，顯 示 Classic Models Inc. 的所有產品的年度銷售數據。
創建數據集
首先要創建一個數據集，其中包含老爺車生產線的所有產品的銷售總額。雙擊 overall.rptdesign，在 Report Editor 中打開它。在 Data Explorer 視圖中， 右鍵單擊 Data Sets，然後選擇 New Data Set 打開這個向導。輸入 OverallDataSet 作為數據集名並單擊 Next。

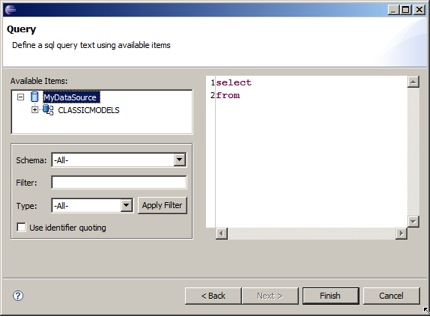

圖 9. 數據集向導
我們將構造一個 SQL 語句，這個語句獲取每個產品的名稱和年度銷售數據。 年度銷售數據是通過產品價格和全年訂購量相乘計算出來的。在右邊的框中（見 圖 9），輸入以下查詢，然後單擊 Finish。
清單 1. SQL 查詢
select CLASSICMODELS.PRODUCTS.PRODUCTNAME,
sum(CLASSICMODELS.ORDERDETAILS.PRICEEACH \
* CLASSICMODELS.ORDERDETAILS.QUANTITYORDERED) as "sales"
from CLASSICMODELS.ORDERS, CLASSICMODELS.ORDERDETAILS, CLASSICMODELS.PRODUCTS
where (CLASSICMODELS.ORDERS.ORDERNUMBER = CLASSICMODELS.ORDERDETAILS.ORDERNUMBER)
and (CLASSICMODELS.ORDERDETAILS.PRODUCTCODE = CLASSICMODELS.PRODUCTS.PRODUCTCODE)
and (CLASSICMODELS.PRODUCTS.PRODUCTLINE = 'Classic Cars')
group by CLASSICMODELS.PRODUCTS.PRODUCTNAME
可以通過選擇 Preview Results 檢驗這個查詢。

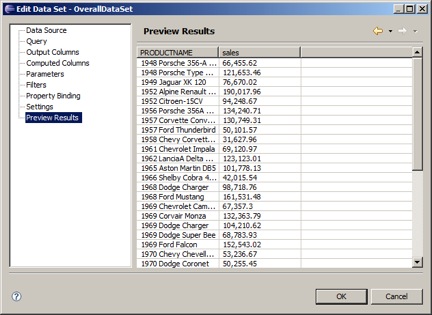

圖 10. 預覽結果
單擊 OK。
創建條形圖
接下來，使用一個列圖表來顯示年度銷售數據。我們將使用一個條形圖，其水 平軸顯示產品名。然後，配置一些裝飾性屬性，演示如何修改圖表的視覺效果。 還要在圖表上添加定制的用戶交互，在用戶單擊一個條時顯示一個消息框。
創建條形圖：在 Report Editor 中，選擇第二個網格組件中的第二行，右鍵 單擊並選擇 Insert > Chart，選擇 Bar 作為圖表類型，選中 Flip Axis 選 項，其他選項保持默認設置，然後單擊 Next。

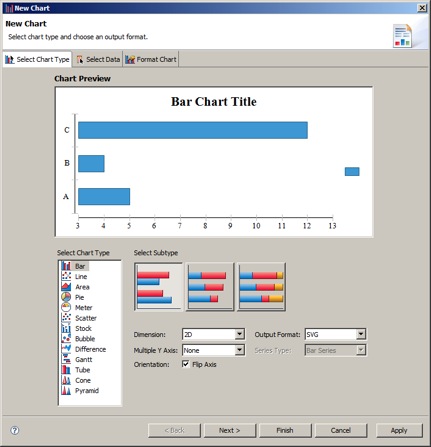

圖 11. 選擇圖表類型

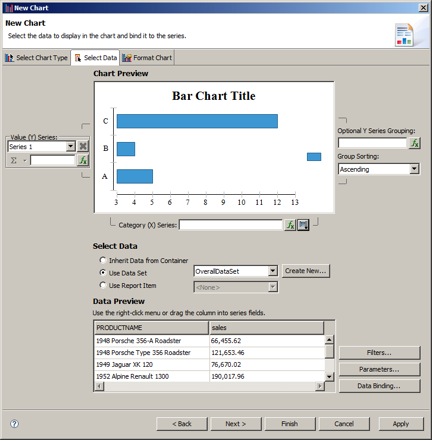

接下來，把數據集綁定到圖表。x 軸仍然是產品名，y 軸是銷售量。單擊 Use Data Set 並從下拉列表中選擇 OverallDataSet。
圖 12. 選擇數據

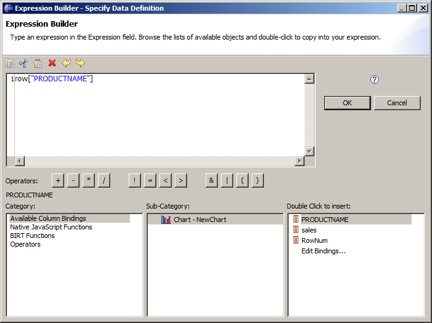

單擊 Category (X) Series 旁邊的 Fx 按鈕。在 Expression Builder 中， 選擇 Category Chart – NewChart 中的 Available Column Bindings，然後雙 擊 PRODUCTNAME，從而在表達式框中生成 row["PRODUCTNAME"]。單擊 OK。
圖 13. Expression Builder
我們使用 sales 列作為 Value (Y) Series。為此，可以按照第二步操作，也 可以把 sales 列從 Data Preview 列表拖到 Value (Y) Series 框中並單擊 Next。
現在，修改裝飾性屬性，讓這個圖表更美觀。在左邊的樹視圖中，選擇 Series。在 Color By 框中選擇 Value Series。單擊 Series Palette 按鈕。

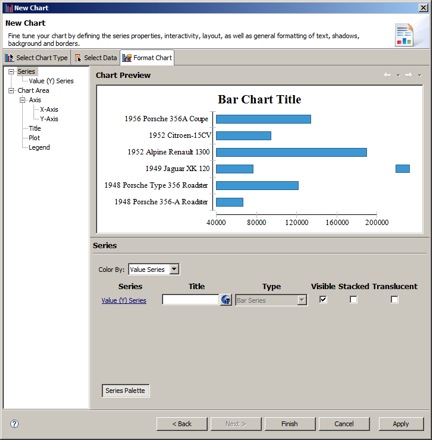

圖 14. Format Chart
我們將用一種漸變顏色填充條形。在 Series Palette Editor 中，選擇下拉 列表並單擊 Gradient 按鈕。選擇初始顏色和結束顏色。然後單擊右下角的 Close 按鈕，回到 Format Chart 向導頁面。
圖 15. Series Palette Editor
現在，設置 y 軸的格式，顯示美元形式的銷售值。在左邊的樹視圖中，選擇 Chart Area > Axis > Y-Axis。單擊 Type 框旁邊的按鈕打開 Format Editor，選擇 Standard，在 Prefix 框中添加 $，然後單擊 OK。

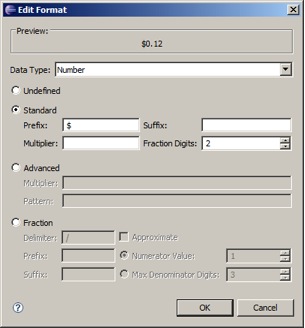

圖 16. 編輯格式
圖表網格線是從軸垂直或水平延伸出的線。它們使圖表更容易閱讀。在這個圖 表中，我們將添加垂直網格線。單擊 Major Grid 部分中的 Gridlines 按鈕，選 中 Visible，選擇一種樣式，然後關閉編輯器。
圖 17. 網格線
現在要隱藏圖例，因為這個圖表中不需要圖例。在樹視圖中，選擇 Chart Area > Legend，取消 Visible 選項，然後單擊 Finish。當前的這個圖表太 小了，需要調整它的大小。選擇圖表的左下角並拖動鼠標指針，直到把圖表放大 到合理的大小。使用 Ctrl+s 保存報告。
創建產品銷售趨勢報告
接下來，定制第二個報告模板來創建產品銷售趨勢報告。這個報告包含一個線 條圖，顯示指定的產品隨時間變化的銷售趨勢。當用戶把鼠標停留在線條圖上的 一個數據點上時，會以工具提示形式顯示銷售值。
創建報告參數
為了根據特定產品生成報告，要定義一個代表產品名的報告參數。雙擊 trend.rptdesign 在 Report Editor 中打開它。在 Data Explorer 視圖中，右 鍵單擊 Report Parameters 並選擇 New Parameter。輸入 productname 作為名 稱並單擊 OK。

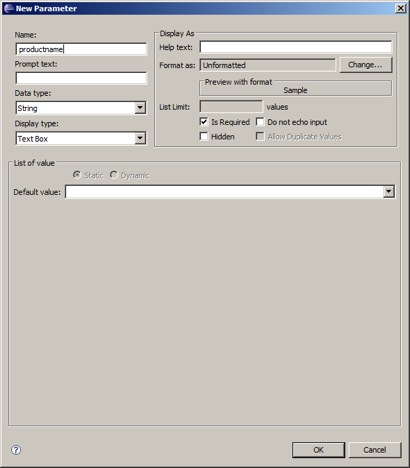

圖 18. Parameter Editor
創建數據集
創建一個數據集來返回指定產品每天的匯總銷售量和日期。在 Data Explorer 視圖中，右鍵單擊 Data Sets 並選擇 New Data Set。輸入 TrendDataSet 作為 名稱並單擊 Next，然後輸入以下 SQL 語句並單擊 Finish。
清單 2. SQL 查詢
select CLASSICMODELS.PRODUCTS.PRODUCTNAME,
(CLASSICMODELS.ORDERDETAILS.PRICEEACH \
* CLASSICMODELS.ORDERDETAILS.QUANTITYORDERED) as sales,
CLASSICMODELS.ORDERS.ORDERDATE
from CLASSICMODELS.ORDERS,
CLASSICMODELS.ORDERDETAILS,
CLASSICMODELS.PRODUCTS
where (CLASSICMODELS.PRODUCTS.PRODUCTCODE = CLASSICMODELS.ORDERDETAILS.PRODUCTCODE)
and (CLASSICMODELS.ORDERS.ORDERNUMBER = CLASSICMODELS.ORDERDETAILS.ORDERNUMBER)
and (CLASSICMODELS.PRODUCTS.PRODUCTNAME = ?)
請注意，SQL 語句中的產品名設置為 ? 字符，這表明這個 SQL 語句需要一個 參數。需要把這個參數綁定到前面定義的報告參數。在左邊的樹視圖中，單擊 Parameters。選擇第一行並單擊 Edit 按鈕。在 Linked To Report Parameter 框中，選擇 productname，然後單擊 OK 和 OK。

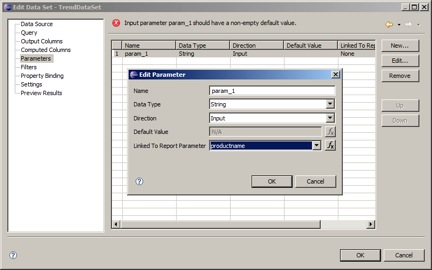

圖 19. 編輯數據集
現在，我們的數據集會根據報告參數所指定的產品名產生銷售信息。
創建線條圖
接下來，使用一個線條圖顯示數據集中的數據。在 Report Editor 中，選擇 第二個網格的第二行。右鍵單擊這一行並選擇 Insert > Chart。選擇 Line 作為圖表類型並單擊 Next。選擇 TrendDataSet 作為數據集。把列 ORDERDATE 拖到 Category (X) Series 框中，把 SALES 拖到 Value (Y) Series 中，然後 單擊 Next。
圖 20. 選擇數據
選擇 Series，然後為 Color By 選項選擇 Categories。這會使每個圖表類別 顯示不同的顏色。
當用戶把鼠標停留在一個數據點上時，我們希望圖表顯示一個工具提示。選擇 Series > Value (Y) Series 並單擊 Interactivity。把事件設置為 Mouse Over，把操作設置為 Show Tooltip，並輸入 "$" + row["SALES"] + " made on " + row["ORDERDATE"] 作為 Tooltip Text，然後單擊 Close。
現在旋轉 x 軸標簽，讓文本看起來不那麼亂。選擇 Chart Area > Axis > X-Axis。單擊 Label 框旁邊的 A。在 font editor 中，拖動旋轉臂並把值 設置為 -45 度，單擊 OK。
圖 21. 編輯字體
因為這個圖中只有一個數據系列，所以不需要圖例。選擇 Chart Area > Legend 並取消 Visible 復選框。單擊 Finish 返回 Report Editor。選擇這個 圖表並把它擴大到合理的大小。使用 Ctrl+s 保存報告。
創建消費者報告
下面定制第三個報告模板來創建消費者報告。這個報告用一個餅圖顯示購買指 定產品的消費者的分布。另外，通過一個區域圖顯示每個消費者隨時間變化的購 買量。產品標識符通過一個參數傳遞給報告。用戶可以把鼠標停留在餅圖中的圖 例上，從而突出顯示代表特定消費者的餅圖部分。用戶還可以單擊區域圖中的圖 例項，從而顯示或隱藏代表特定消費者的數據系列。這些交互特性使用戶能夠集 中關注特定的消費者數據。
創建報告參數
首先需要創建一個代表產品的報告參數。雙擊 customers.rptdesign 報告在 Report Editor 中打開它。在 Data Explorer 視圖中，右鍵單擊 Report Parameters 並選擇 New Parameter。輸入 productname 作為名稱並單擊 OK。
創建數據集
我們將在這個報告中創建兩個數據集：一個數據集獲取特定產品的總訂單信息 ，包括總銷售量和消費者名稱；另一個數據集獲取特定產品的詳細訂單信息，包 括銷售量、訂購日期和消費者名稱。
在 Data Explorer 視圖中，右鍵單擊 Data Sets 並選擇 New Data Set。輸 入 DistributionDataSet 作為名稱並單擊 Next。輸入以下字符串作為查詢並單 擊 Finish。這個查詢提供每個消費者的總購買量。這個數據集用來在餅圖中顯示 消費者分布。
清單 3. SQL 查詢
select CLASSICMODELS.CUSTOMERS.CUSTOMERNAME,
sum(CLASSICMODELS.ORDERDETAILS.PRICEEACH \
* CLASSICMODELS.ORDERDETAILS.QUANTITYORDERED) as sales
from CLASSICMODELS.CUSTOMERS, CLASSICMODELS.ORDERS, \
CLASSICMODELS.ORDERDETAILS, CLASSICMODELS.PRODUCTS
where (CLASSICMODELS.ORDERS.CUSTOMERNUMBER = CLASSICMODELS.CUSTOMERS.CUSTOMERNUMBER)
and (CLASSICMODELS.ORDERDETAILS.ORDERNUMBER = CLASSICMODELS.ORDERS.ORDERNUMBER)
and (CLASSICMODELS.PRODUCTS.PRODUCTCODE = CLASSICMODELS.ORDERDETAILS.PRODUCTCODE)
and (CLASSICMODELS.PRODUCTS.PRODUCTNAME = ?)
group by CLASSICMODELS.CUSTOMERS.CUSTOMERNAME
order by CLASSICMODELS.CUSTOMERS.CUSTOMERNAME
接下來，需要把報告參數綁定到這個查詢，從而生成與指定產品相關的數據。 單擊 Parameters，選擇第一行並單擊 Edit。在 Linked To Report Parameter 框中選擇 productname，然後單擊 OK 和 OK。第一個數據集已經完成了。右鍵單 擊 Data Sets 並選擇 New Data Set。輸入 CustomersDataSet 作為名稱並單擊 Next。輸入以下字符串作為查詢。
清單 4. SQL 查詢
select CLASSICMODELS.CUSTOMERS.CUSTOMERNAME,
CLASSICMODELS.ORDERS.ORDERDATE,
(CLASSICMODELS.ORDERDETAILS.PRICEEACH \
* CLASSICMODELS.ORDERDETAILS.QUANTITYORDERED) as sales
from
CLASSICMODELS.CUSTOMERS,
CLASSICMODELS.PRODUCTS,
CLASSICMODELS.ORDERS,
CLASSICMODELS.ORDERDETAILS
where
(CLASSICMODELS.PRODUCTS.PRODUCTCODE = CLASSICMODELS.ORDERDETAILS.PRODUCTCODE)
and (CLASSICMODELS.ORDERDETAILS.ORDERNUMBER = CLASSICMODELS.ORDERS.ORDERNUMBER)
and (CLASSICMODELS.ORDERS.CUSTOMERNUMBER = CLASSICMODELS.CUSTOMERS.CUSTOMERNUMBER)
and (CLASSICMODELS.PRODUCTS.PRODUCTNAME = ?)
單擊 Parameters，選擇第一行並單擊 Edit。在 Linked To Report Parameter 框中選擇 productname，然後單擊 OK 和 OK。第二個數據集也完成了 。
創建餅圖

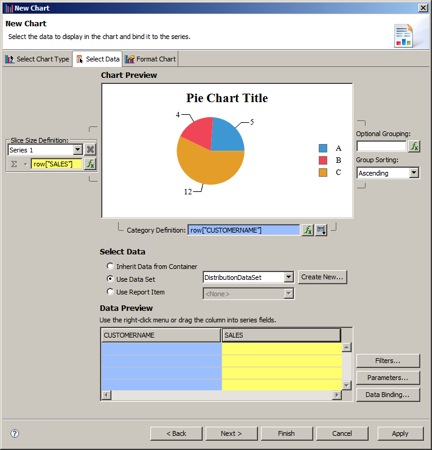

現在開始創建餅圖。在 Report Editor 中，選擇第二個網格中的第二行。右 鍵單擊這一行並選擇 Insert > Chart。選擇 Pie 作為圖表類型並單擊 Next 。選擇 DistributionDataSet 作為數據集。把 CUSTOMERNAME 列拖到 Category Definition，把 SALES 拖到 Slice Size Definition 並單擊 Next。
圖 22. 選擇數據
下面添加突出顯示交互，當用戶把鼠標移動到一個圖例項上時，對應的餅圖部 分會突出顯示。選擇 Chart Area > Legend，單擊 Interactivity，再選擇 Mouse Over 事件和 Highlighting 操作，然後單擊 Close 按鈕。
下面解釋在用戶單擊餅圖部分時如何調用 JavaScript。可以通過這種方法添 加各種用戶交互，可能實現的交互類型只受 JavaScript 功能的限制。對於我們 的報告，在用戶單擊一個餅圖部分時，將調用 JavaScript 函數 alert 來顯示這 一部分的值。
選擇 Series > Value Series 並單擊 Interactivity。在 Series Interactivity editor 中，選擇 Mouse Click 事件和 Invoke Script 操作。在 script 框中輸入 alert(valueData)，單擊 Close，然後單擊 Finish。
圖 23. 編輯交互
把餅圖擴大到合理的大小。
創建區域圖
接下來，創建一個顯示隨時間變化的消費者購買量的區域圖。在 Report Editor 中，選擇第二個網格中的第三行。右鍵單擊並選擇 Insert > Chart。 選擇 Area 作為圖表類型並單擊 Next。選擇 CustomersDataSet 作為數據集。把 ORDERDATE 列拖到 Category (X) Series 框，把 SALES 拖到 Value (Y) Series ，把 CUSTOMERNAME 拖到 Optional Y Series Grouping，並單擊 Next。

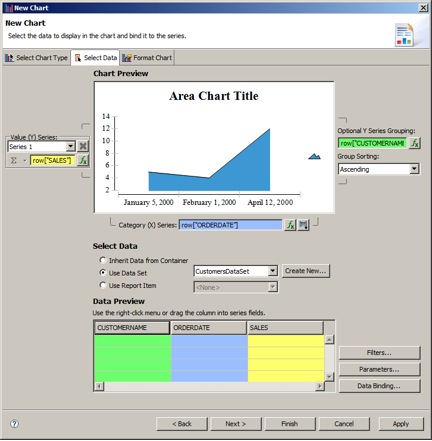

圖 24. 選擇數據
現在旋轉 x 軸標簽，讓文本看起來不那麼亂。選擇 Chart Area > Axis > X-Axis。單擊 Label 框旁邊的 A 按鈕。拖動旋轉臂並把它移動到 -45 度 ，單擊 OK。選擇 Chart Area > Legend，然後單擊 Interactivity 按鈕。在 Legend Interactivity 編輯器中，選擇 Mouse Click 事件和 Toggle Visibility 操作，單擊 Close，然後單擊 Finish。
把這個圖擴大到合理的大小並使用 Ctrl+s 保存報告。
用鑽通操作鏈接報告
啟用鑽通交互
我們希望用戶可以在總銷售報告中選擇一個產品，從而向下鑽取到這個產品的 銷售趨勢報告。為此，需要配置總銷售報告中的條形圖，添加鑽通交互支持，在 這裡需要把所選產品的名稱作為報告參數傳遞給趨勢報告。
雙擊 overall.rptdesign 在 Report Editor 中打開它。雙擊條形圖打開圖表 向導並單擊 Format Chart 選項卡。選擇 Series > Value (Y) Series 並單 擊 Interactivity 按鈕。在 Series Interactivity 編輯器中，選擇 Mouse Click 事件和 Hyperlink 操作，然後單擊 Edit base URL 按鈕。
圖 25. 編輯交互
現在要配置這個操作，讓它用一個代表產品名的參數打開 trend.rprdesign 報告。在 Hyperlink Options 編輯器中，選擇 Drill-through。在 Step 1: Select a target report 部分中，選擇 Report Design。單擊 Browse 按鈕，浏 覽到當前工作空間並選擇 trend.rptdesign。在 Report Parameters 表格中，單 擊第一行中的第一個單元格並選擇 productname，然後單擊第二個單元格把它設 置為必需的。選擇第三個單元格並單擊 ... 按鈕。在 Expression Builder 中， 選擇 Available Column Bindings > Chart - NewChart，雙擊 PRODUCTNAME 並單擊 OK。
為了在同一個窗口中顯示趨勢報告，在 Step 4: Show target report in 部 分中選擇 Same Window，然後雙擊 OK 和 Close。
圖 26. 編輯超鏈接選項
單擊 Finish 和 Ctrl+s 保存報告。
現在配置 trend.rptdesign 報告，讓用戶可以通過選擇線條圖中的節點來打 開 customers.rptdesign 報告。這使用戶可以向下鑽取到特定產品的消費者銷售 數據。雙擊 trend.rptdesign 報告在 Report Editor 中打開它。雙擊線條圖， 打開圖表向導。單擊 Format Chart 選項卡並選擇 Series > Value (Y) Series，然後單擊 Interactivity 按鈕。在 Series Interactivity 編輯器中， 選擇 Mouse Click 事件和 Hyperlink 操作。單擊 Edit base URL 按鈕並選擇 Drill-through。在 Step 1: Select a target report 部分中，選擇 Report Design。單擊 Browse 按鈕並浏覽到 customers.rptdesign 報告，選擇它並單擊 OK。在 Report Parameters 表格的第一個單元格中，選擇 productname。選擇第 三個單元格並單擊 ... 按鈕。在 Expression Builder 中，選擇 Available Column Bindings > Chart - NewChart，雙擊 PRODUCTNAME 並單擊 OK。
在 Step 4: Show target report in 部分中，選擇 Same Window，從而在同 一個窗口中顯示消費者報告。單擊 OK 並單擊 Close，然後單擊 Finish 和 Ctrl+s 保存報告。
添加國際化
BIRT 報告通過 Java 資源束將本地文本外部化。
創建資源束
首先創建一個資源束並把它與總銷售報告關聯起來。另外兩個報告中也可以使 用這個束。雙擊 overall.rptdesign。在 Property Editor 中，選擇 Resources 選項卡。在這裡，我們引用資源束文件。我們將創建資源束文件並把它放在報告 模板文件所在的文件夾中。單擊 Add 按鈕，在對話框中選擇 Resource Folder 節點，也就是包含報告的項目文件夾。在 New File Name 框中輸入 messages.properties 並單擊 OK。

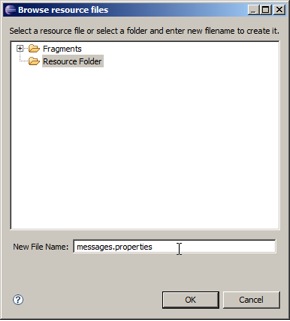

圖 27. 創建屬性文件
使用 Ctrl+s 保存報告。在 Navigator 視圖中，選擇 MyReports，右鍵單擊 ，然後選擇 Refresh。這時會看到剛才創建的 messages.properties 文件。
圖 28. Navigator 視圖
創建本地化文本
現在編輯 messages.properties 文件，添加下面的本地化消息。雙擊 messages.properties 在默認的文本編輯器中打開它。輸入下面的字符串並使用 Ctrl+s 保存修改。
清單 5. 屬性項
overall.bar.title=Annual Product Sales Chart
product.line.title=Product Sales over Time
customer.pie.title=Customer Sales Distribution
customer.line.title=Customer Sales over Time
配置圖表標題
接下來，配置圖表，讓圖表使用本地化文本作為標題。雙擊 overall.rptdesign，右鍵單擊條形圖並選擇 Format Chart 選項卡。選擇 Chart Area > Title，然後單擊 Chart Title 框旁邊的 T 按鈕打開 Externalize Text 編輯器。在 Externalize Text 編輯器中，選中 Externalize Text 復選框 ，這表示標題字符串應該取自資源束。請注意，只有在屬性文件中定義了屬性項 的情況下，這個復選框才會啟用。在 Lookup Key 框中選擇 overall.bar.title 。注意，在 Externalized Value 框中顯示用來表示標題的字符串。單擊 OK。圖 表標題現在會變成資源束中指定的 “Annual Product Sales Chart”。
圖 29. Externalize Text
單擊 Finish，然後使用 Ctrl+s 保存報告中的修改。可以按照同樣的步驟修 改另外兩個報告的圖表標題。一定要注意，對於我們支持的每種語言，都需要創 建資源束文件的一個新版本。每個資源束文件名由基本名和地區標識符組成。例 如，如果需要支持法語，就需要創建一個 messages_fr.properties 文件，其中 包含法語文本。
添加可訪問性
可訪問性是一個重要的報告特性，但是有時候會被忽視。在報告中添加可訪問 性支持可以幫助有機能障礙的用戶查看報告。
要想了解圖表所需的可訪問性支持，請查閱 World Wide Web Consortium 發 布的 HTML Techniques for Web Content Accessibility Guidelines。這份指南 指出，所有非文本元素（比如圖形）都應該有等效的文本表示。
我們來看看總銷售報告並給條形圖添加等效的文本表示。在 Navigator 視圖 中，雙擊 overall.rptdesign。在 Property editor 中，選擇 Alt Text 選項卡 ，可以在這裡為圖表提供替代文本。在 Alternative text 框中輸入對圖表的說 明：This is a bar chart that shows the overall annual sales for each product。這樣，用戶就可以看到圖表的等效文本表示。

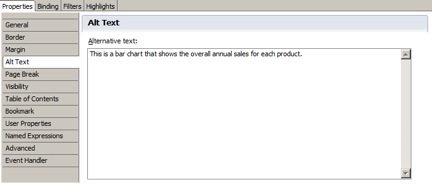

圖 30. 替代文本
使用 Ctrl+s 保存修改。我們已經在這個圖表中添加了可訪問性支持。對報告 中的其他圖表重復以上步驟。
檢驗報告
配置 Report Editor
在檢驗報告之前，需要配置 BIRT Report Designer，讓它把圖表顯示為 SVG 圖像。這會在圖表中啟用高級交互功能，比如突出顯示和可見性切換。在菜單欄 中，選擇 Window > Preferences > Report Design > Preview，選中 Enable SVG chart，然後單擊 OK。
檢驗報告
現在要預覽已經完成的報告，確保它們符合預期。雙擊 overall.rptdesign 報告在 Report Editor 中打開它並單擊 Preview 選項卡。確保看到的報告與下 圖相似。

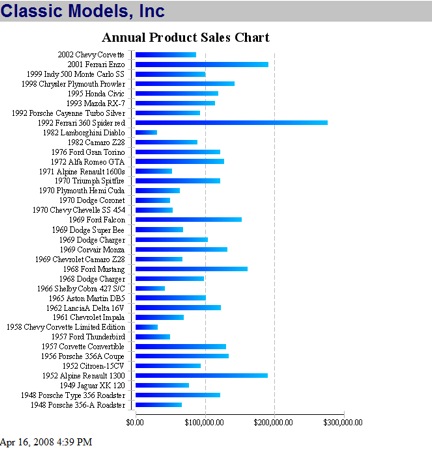

圖 31. 總銷售報告
單擊一個條形，向下鑽取到趨勢報告，見下圖。把鼠標移動到一個節點上，這 時應該會出現一個工具提示。

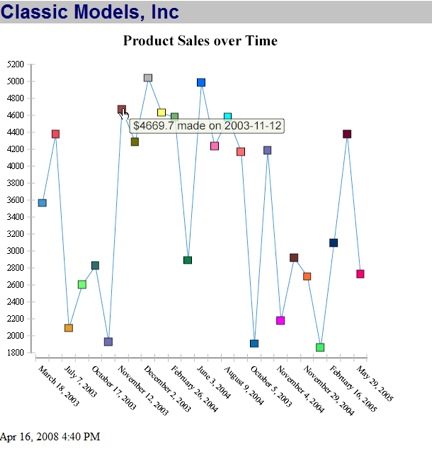

圖 32. 產品銷售趨勢報告
單擊一個數據點，向下鑽取到消費者報告。

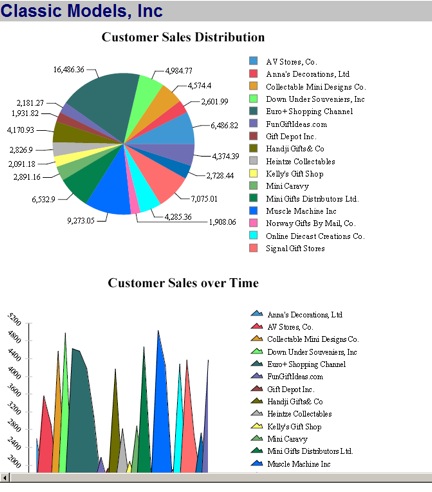

圖 33. 消費者報告
在餅圖上，把鼠標移動到一個圖例上，這時對應的餅圖部分應該會 突出顯示。單擊一個餅圖部分，這時應該會彈出一個消息框，顯示與這個部分相 關聯的數字。在區域圖上，單擊一個圖例，這時對應的區域將會消失。
結束語
本教程演示了在圖表中啟用用戶交互、可訪問性和國際化的技術。還講解了如 何讓圖表表現出獨特的視覺效果，幫助您創建具有專業外觀的報告。
