基於Eclipse的Birt國際化的分析與改進

開發環境

本文的開發環境為 Windows Vista Enterprise、birt-report-designer-all-in-one-2_2_2、Birt 2.2.2、Java EE 服務器使用 apache-tomcat-6.0.18，當然，您也可以使用 Jboss 等其他 Java EE 服務器。

初識 BIRT

BIRT 是一個 Eclipse-based 開放源代碼報表系統同 JasperReports 類似。它主要是用在基於 Java 與 J2EE 的 Web 應用程序上。BIRT 主要由兩部分組成：一個是基於 Eclipse 的報表設計和一個可以加到你應用服務的運行期組件。BIRT 同時也提供一個圖形報表制作引擎。

BIRT 報表文件的國際化

新建 birt 報表的過程請參考網站的其他文檔，現有一個名為 internationalization_file.rptdesign 報表文件，然後在 layout 視圖點擊報表的空白處如下所示：注意一定是空白處，點擊其他位置是不能出現這個菜單項的。

圖 1. 選擇報表的資源文件

然後點選 resources 標簽頁，點擊 Add 按鈕來加入資源文件或者輸入資源文件名稱。

注意：如果在屬性 Resources 中填寫了 MyResources, 那麼資源文件的名稱要以以下規律命名：

MyResources_en_US.properties、 MyResources_zh.properties 等，資源文件定義符合 Java I18N 格式。後面的 _en_US 或 _zh d 等由參數 __locale 傳遞。那麼資源文件要放到哪裡呢？我們通過在應用的 web.xml 中定義 <param-name>BIRT_RESOURCE_PATH</param-name> 來確定資源文件的位置，這也是指定報表文件路徑的參數。

報表文件國際化的實例演示

現在我們指定了 internationalization_file.rptdesign 報表文件的 Resources 為 MyResources，並建立兩個 property 文件，一個中文資源文件 MyResources_zh.properties, 另一個為英文資源文件 MyResources_en_US.properties，資源文件內容如下：

MyResources_zh.properties：name=\u663E\u793A\u53D8\u91CF

MyResources_en_US.properties：name=show param

將報表文件的字段指定為資源文件中定義的鍵值。

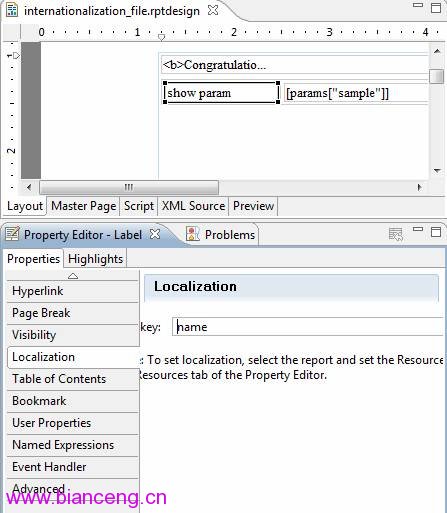

圖 2. 指定對應的鍵值

然後將報表文件及所需的資源文件放到服務器對應的目錄下，如：\webapps\WebViewerExample。在浏覽器中輸入 http://localhost:8080/WebViewerExample/frameset?__report=internationalization_file.rptdesign&sample=my+parameter&__locale=en_US顯示如下：

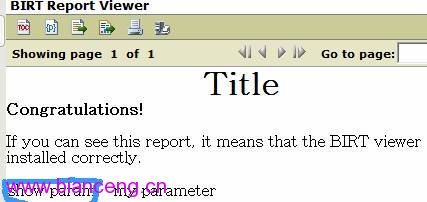

圖 3. 資源文件為英文的

然後將上面的 URL 中的 __locale=en_US 換成 __locale=zh, 顯示如下：

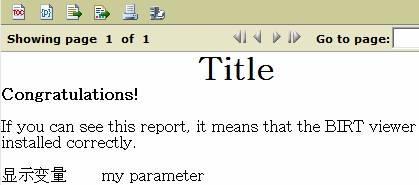

圖 4. 資源文件為中文的

BIRT-console 的國際化

通常情況下，我們還是用 birt 提供的 console 來展示報表的，如果 console 提供的功能不能滿足我們的要求，在上面做二次開發也是挺簡單的事情，如果重新再開發一個 birt 報表的展示 console，造同樣輪子的做法不是很值得提倡的。回到正題上來，我們怎樣國際化 birt-console 呢？國際化文件放到哪裡？是否可以將國際化文件移到一個可管理的路徑下呢？接下來，我們會一一解開這些疑惑。

Birt 提供了國際化 console 的方法，國際化文件放在一個名為 viewservlets.jar 包裡面，名稱為 Messages.properties。如果我們要實現中文的國際化，是否放入一個中文的資源文件就可以呢？實踐往往是驗證疑惑最有效的方法，實際結果驗證這樣是不行的。下面我們來看一下 birt 實現 console 國際化部分的代碼，類 BirtResources 調用的是 ViewerResourceHandle 類。

清單 1. BirtResources 類

public　static　String　getMessage(　String　key　)
　{
　　ViewerResourceHandle　resourceHandle　=　getResourceHandle(　);
　　if　(　resourceHandle　!=　null　)
　　return　resourceHandle.getMessage(　key　);

　　return　key;
　}

類 ViewerResourceHandle 繼承自 ResourceHandle 類。

清單 2. ViewerResourceHandle 類

public　class　ViewerResourceHandle　extends　ResourceHandle

我們再看 ResourceHandle 類，這個類是組織資源文件的關鍵類：

清單 3. ResourceHandle 類

public　ResourceHandle(　ULocale　locale　)
　　{
　　String　className　=　this.getClass(　).getName(　);
　　String　bundleName　=　"";　//$NON-NLS-1$
　//　Create　the　base　message　file　name　formatted　like　a　Java　class.
　//　The　Java　class　loader　will　search　for　the　file　using　the　same
　//　algorithm　used　to　find　classes.
　　　int　index　=　className.lastIndexOf(　'.'　);
　　　if　(　index　>　-1　)
　　　{
　//　e.g:　"org.eclipse.birt.report.model.util.Test"　
　bundleName　=　className.substring(　0,　index　)　+　".";
　//$NON-NLS-1$
　　　}

　　　bundleName　=　bundleName　+　BUNDLE_NAME;
　　　if　(　locale　==　null　)
　　　　locale　=　ULocale.getDefault(　);
　　　resources　=　UResourceBundle.getBundleInstance(
　　　　　　　　bundleName,　locale.toString(),　this.getClass().getClassLoader()　);
　assert　resources　!=
　　　　　null　:　"ResourceBundle　:　"　+　BUNDLE_NAME　+　"　for　"　+　locale　+　"　not　found";
　//$NON-NLS-1$//$NON-NLS-2$//$NON-NLS-3$
　}

從 this.getClass().getClassLoader()可以看出來 console 的國際化文件是放在類路徑下面的，文件的組織形式是文件名稱 +locale，再有資源文件放到 jar 包裡面類路徑下可不是什麼好的方法，那麼我們是否能提供一個外部變量來配置這個資源文件的路徑呢？後面我們會講到。先來看看為什麼中文資源文件放到 jar 包裡面的類路徑下不起作用，明明是有 locale 的，是不是感覺有點奇怪？我們接下來繼續跟蹤，進入類 ReportEngineService 中的方法 createGetParameterDefinitionTask, 看它的方法體：

清單 4. 原 createGetParameterDefinitionTask 方法

public　IGetParameterDefinitionTask　createGetParameterDefinitionTask(
　　　　IReportRunnable　runnable,　InputOptions　options　)
　　{
　　　IGetParameterDefinitionTask　task　=　null;

　　　try
　　　{
　HttpServletRequest　request　=
　　　　　　(HttpServletRequest)　options.getOption(　InputOptions.OPT_REQUEST　);

　　　　task　=　　　　engine.createGetParameterDefinitionTask(　runnable　);
　　　　//　set　app　context
　　Map　context　=　BirtUtility.getAppContext(　request,
　　　　　　　　　　　　　ReportEngineService.class.getClassLoader(　)　);
　　　　task.setAppContext(　context　);
　　　}
　　　catch　(　Exception　e　)
　　　{
　　　}

　　　return　task;
　　}

我們會注意到服務層的這個入口方法中沒有設置任何與 locale 相關的變量，添加設置 locale 變量的代碼，修改後的 createGetParameterDefinitionTask 如下所示：

清單 5. 修改後的 createGetParameterDefinitionTask

public　IGetParameterDefinitionTask　createGetParameterDefinitionTask(
　　　　IReportRunnable　runnable,　InputOptions　options　)
　　{
　　　IGetParameterDefinitionTask　task　=　null;

　　　try
　　　{
　HttpServletRequest　request　=
　　　(HttpServletRequest)　options.getOption(　InputOptions.OPT_REQUEST　);

　　　　task　=　engine.createGetParameterDefinitionTask(　runnable　);
　task.setLocale(ParameterAccessor.getLocale(request));
　　　　//　set　app　context
　　Map　context　=　BirtUtility.getAppContext(　request,
　　　　　　　ReportEngineService.class.getClassLoader(　)　);
　　　　task.setAppContext(　context　);
　　　}
　　　catch　(　Exception　e　)
　　　{
　　　}

　　　return　task;
　　}

類 ParameterAccessor 感興趣的朋友可以研究一下，他是傳遞入口參數的。如 __action、__nocache、__report 等，參數說明如下。

表 1. 參數描述

參數名 參數說明 參數值 默認值 __format 指定報表輸出格式 html 或 pdf html __isnull 指明一個參數是 null，常用於字符串類型。如果提供參數且值為空： - 對於日期和數字類型，BIRT 會將它們當作 null 處理。 - 對於字符串，BIRT 會將它作為空字符串。因此，為了說明某個字符串是 null，通常寫為：__isnull= 參數。 報表輸入參數名 None. Required. __locale 本地化選項 en-us 或 ch-zh 虛擬機默認 __report 指定 *.rptdesign 文件路徑 　 None. Required. __svg 指定是否使用 SVG 矢量圖來顯示圖表。
SVG 矢量圖形是一種 XML 格式的文本文件，在 IE 下需要安裝 Adodb SVG Viewer 插件才能浏覽。
  true 或 false 安裝插件後浏覽時
frameset 下默認 true，run 下默認 false；不安裝插件時默認為 false

管理 console 國際化的資源文件

通過上面講解，我們知道 ViewerResourceHandle 繼承自 ResourceHandle 類，而 ResourceHandle 類是負責組織資源文件的，代碼默認是將資源文件放到類路徑下的，也就是該類的包路徑下。通過以上分析可知，如果我們想改變資源文件的路徑只能有這麼兩種方法。方法一，重寫一個 ResourceHandleNew 類 , 然後讓 ViewerResourceHandle 繼承自 ResourceHandleNew; 方法二，修改 public ResourceHandle( ULocale locale ) 方法，或添加一個新的方法 public ResourceHandleExtent( ULocale locale )，在 ResourceHandleExtent 方法中實現資源文件路徑可以通過外部變量來配置。其實兩種方法各有千秋，不過核心就是都要修改 ResourceHandle 方法來達到管理資源文件的目的。下面我們來重寫 ResourceHandle 方法。

清單 6. 修改後的 ResourceHandle

public　ResourceHandle(　ULocale　locale　)
　　{
　　　if　(　locale　==　null　)
　　　　locale　=　ULocale.getDefault(　);
　　　//　get　resource　path　
　　　String　birtResourceFolder　=　ParameterAccessor.processRealPath(　context,
　　　context.getInitParameter(　INIT_PARAM_BIRT_RESOURCE_PATH　),　null,　false　);
　　　//　這個地方是需要完善的
　　　String　bundleName　=　birtResourceFolder+"/"　+　BUNDLE_NAME　
　　　　　　　　　　　　+"_"+locale.getLanguage()+"_"+locale.getCountry();
　　　　Reader　reader　=　null;
　　　　try　{
　　　　　　reader　=　new　FileReader(bundleName);
　　　　　　resource　=　new　PropertyResourceBundle(reader);
　　　　}　catch　(FileNotFoundException　ex)　{
　　　　　　ex.printStackTrace();
　　　　}　catch　(IOException　ex)　{
　　　　　　ex.printStackTrace();
　　　　}　finally　{
　　　　　　if　(reader　!=　null)　{
　　　　　　　　try　{
　　　　　　　　　　reader.close();
　　　　　　　　}　catch　(IOException　ex)　{
　　　　　　　　　　ex.printStackTrace();
　　　　　　　　}
　　　　　　}
　　　　}
　　}

INIT_PARAM_BIRT_RESOURCE_PATH 這個參數是不是有點熟悉，就是配置報表文件路徑的變量，是 web.xml 中定義的 <param-name>BIRT_RESOURCE_PATH</param-name> 這個變量的值。至此我們完全可以將 console 的資源文件放到 jar 外面來進行管理了。

經常遇到的一些 birt 相關問題的總結

Birt view 界面顯示紅叉如：

圖 5. 經常遇到的問題之一

解決方法：

viewer.properties 文件的 #base_url=http://127.0.0.1:8080

設置不對，該設置主要應用於代理服務器的情況下，在使用代理服務器後，從 request 裡獲取的 URI 並非真正的 URI，需要在這裡設置。

控制 birt 日志輸出級別

解決方法：

在 web.xml 中設置

<context-param>
　　　<description>
　　　Report　engine　log　level.(　ALL|SEVERE|WARNING|INFO|CONFIG|FINE|FINER|FINEST|OFF　)
　　　</description>
　　　<param-name>BIRT_VIEWER_LOG_LEVEL</param-name>
　　　<param-value>ALL</param-value>
　　</context-param>

訪問 http://[yourip]:[yourport]/WebViewerExample/ 然後點擊 View Example 後出現異常

解決方法：

將 common-logging.jar 包添加到 birt-runtime-2_2_2\WebViewerExample\WEB-INF\lib 目錄下。

說明：本文相關代碼的修改只為提供給開源愛好者研究代碼使用，如用於商業用途責任自負。

總結

文章主要講解了如何國際化 birt 的報表文件及 birt 提供的 console 界面，由於 birt 代碼本身的一些局限性，使得 birt console 的國際化文件管理起來有些問題，通過修改相關代碼來達到靈活管理 console 資源文件的目的，通過跟蹤相關類間關系，有助於我們更好的了解 birt 國際化的實現方式。
