利用Eclipse Modeling Framework加強JAX-RPC類型映射的功能

編輯：關於JAVA

引言

JAX-RPC，也稱為 JSR-101，是完成標准編程模型的一個重要步驟，該標准編程模型簡化了 Java™ 平台上可互操作的 Web 服務的構建。由 XML 向 Java 類型映射模型的轉換是 JAX-RPC 的關鍵，該轉換是 Web 服務產品提供者的一個實現標准。沒有這樣的模型，Web 服務產品提供者會陷入定義專用類型映射的陷阱中，從而嚴重影響 Java 的互操作性問題。

雖然 JAX-RPC 在支持 XML 數據類型方面做了大量的工作，但是還有很多地方需要改進。而且，JAX-RPC 需要將任何不被支持的 XML 數據類型映射到 javax.xml.soap.SOAPElement 接口。javax.xml.soap.SOAPElement 接口沒有為用戶提供強類型的 Java 模型，也就是說用戶必須編寫自定義代碼，然後通過 SOAPElement 實例來解析。這對初學者來說比較難，特別是當處理大的 XML 片段的時候。本文演示了如何使用 EMF 來支持沒有標准 JAX-RPC 類型映射的 XML 數據類型。使用不支持 XML 數據類型的 JAX-RPC 生成 Web 服務並非易事，但是本文把 Web 服務工具和 IBM® WebSphere® Studio Application 以及 Site Developer V5.1.2 (Application and Site Developer) 中的 EMF 工具結合起來使用，提供了一個有效的解決方案。

創建供應鏈 Web 服務

要實現本文所介紹的方法，必須安裝 WebSphere Application 和 Site Developer V5.1.2。如果需要的話，可以下載一個 60 天的試用版。

創建一個 Web 項目。單擊菜單File>New>Project...>Web > Dynamic Web Project>Next，打開 New Dynamic Web Project wizard。

輸入SupplyChainWeb作為 Web 項目的名稱，選中Configure advance options復選框，然後單擊Next。

輸入SupplyChainEAR作為 EAR 項目的名稱，然後單擊Finish。

單擊本文頂部的Code圖標，下載 SupplyChainService.wsdl 和 SupplyChainSchema.xsd 到本地文件系統中。

將 SupplyChainService.wsdl 和 SupplyChainSchema.xsd 導入或復制到 SupplyChainWeb 項目的根目錄下。

在 navigator 視圖中，右鍵單擊SupplyChainService.wsdl>Web Services>Generate Java bean skeleton打開圖 1所示的 WSDL to Java Bean Skeleton wizard。該向導生成一個基於 WSDL 文檔中定義的信息的 Java 架構代碼實現。接受所有的默認設置，然後單擊Finish。

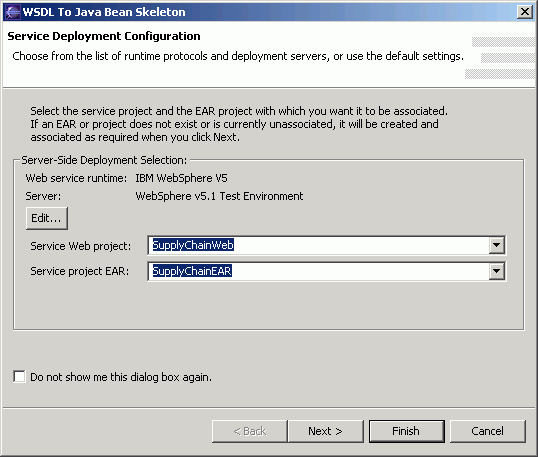

圖 1.WSDL to Java Bean Skeleton wizard

向導完成之後，您會在 tasks 視圖中看見一些 WSDL 驗證錯誤，這是由於 XML 模式文件 (SupplyChainSchema.xsd) 沒有被復制到正確的地方。要更正這些錯誤，將 SupplyChainSchema.xsd 從 SupplyChainWeb 項目的根目錄下復制到 /SupplyChainWeb/WebContent/WEB-INF/wsdl/ 和 /SupplyChainWeb/WebContent/wsdl/com/example/supplychain/www/ 這兩個目錄中。右鍵單擊SupplyChainService.wsdl>Run validation，再次運行驗證。

創建供應鏈 EMF 模型

WSDL to Java Bean Skeleton wizard 生成帶一個或多個映射到 SOAPElement （具體的，PurchaseOrderType.java、PurchaseReferenceType.java 以及 ShippingNoticeType.java）屬性的 JavaBean。在本部分中，將生成一個供應鏈 Web 服務的 EMF 模型來支持映射到 SOAPElement 的 XML 數據類型。

創建一個 EMF 項目。單擊菜單File>New>Project...>Eclipse Modeling Framework>EMF Project>Next，打開 New EMF Project wizard。

輸入SupplyChainEMF作為項目的名稱，然後單擊Next。

選擇Load from an XML schema，然後單擊Next。

單擊Browse Workspace...打開文件選擇對話框。查找並選擇SupplyChainSchema.xsd，然後單擊OK。單擊Next。

選擇supplychain包，然後單擊Finish。參閱圖 2。

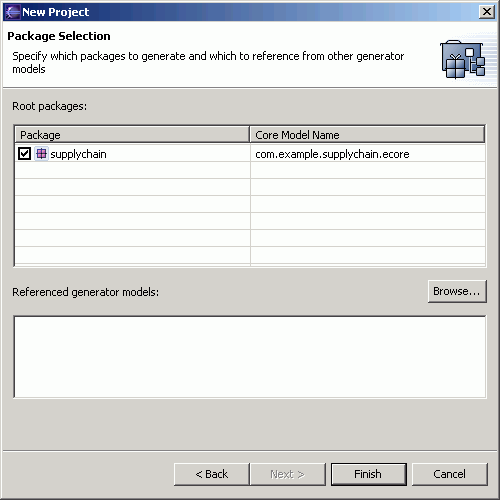

圖 2.New EMF Project wizard

New EMF Project wizard 完成後，系統將打開 EMF Generator Editor。在這個編輯器中，右鍵單擊SupplyChainSchema節點，選擇Generate Model Code。您已經成功生成了供應鏈 EMF 模型。在下一部分中，將學習如何將 EMF 代碼集成到供應鏈 Web 服務中。

集成供應鏈 Web 服務與 EMF 模型

為 SupplyChainWeb 項目設置所有的依賴關系。將 SupplyChainEMF 項目添加到 SupplyChainEAR 作為一個實用的 JAR 文件，並指定從 SupplyChainWeb 項目到該實用 JAR 文件的 JAR 文件依賴性。

在應用程序部署描述編輯器 (Application Deployment Descriptor Editor) 中打開 /SupplyChainEAR/META-INF/application.xml。單擊Module選項卡。

在 Project Utility JARs 欄中，單擊Add...，選擇SupplyChainEMF，然後單擊Finish。保存並關閉應用程序部署描述編輯器。

在 JAR Dependency Editor 中打開 /SupplyChainWeb/WebContent/META-INF/MANIFEST.MF。在 Dependencies 欄中選擇SupplyChainEMF.jar。保存並關閉應用程序部署描述編輯器。

將 EMF 庫添加到 SupplyChainWeb 項目的 Java 構建路徑中。右鍵單擊SupplyChainWebproject >Properties>Java Build Path。單擊Libraries選項卡，選擇Add Variable...。

選擇EMF_COMMON、EMF_ECORE 以及 EMF_ECORE_XMI。單擊OK>OK。

清單 1顯示了用到的所有導入語句。在 Java 編輯器中打開 /SupplyChainWeb/JavaSource/com/example/supplychain/www/SupplyChainBindingImpl.java 並添加這些導入語句。

清單 1.導入語句

import　java.io.ByteArrayInputStream; import　java.io.ByteArrayOutputStream; import　java.io.IOException; import　java.util.List; import　java.util.Random; import　javax.xml.parsers.DocumentBuilder; import　javax.xml.parsers.DocumentBuilderFactory; import　javax.xml.parsers.ParserConfigurationException; import　javax.xml.soap.SOAPElement; import　javax.xml.soap.SOAPException; import　javax.xml.soap.SOAPFactory; import　javax.xml.transform.Transformer; import　javax.xml.transform.TransformerConfigurationException; import　javax.xml.transform.TransformerException; import　javax.xml.transform.TransformerFactory; import　javax.xml.transform.dom.DOMSource; import　javax.xml.transform.stream.StreamResult; import　org.eclipse.emf.common.util.URI; import　org.eclipse.emf.ecore.EObject; import　org.eclipse.emf.ecore.resource.Resource; import　org.w3c.dom.Document; import　org.w3c.dom.Element; import　org.xml.sax.SAXException; import　com.example.supplychain.ItemType; import　com.example.supplychain.PaymentMethodType; import　com.example.supplychain.ProcessingType; import　com.example.supplychain.ShippingItemType; import　com.example.supplychain.StatusType; import　com.example.supplychain.SupplychainFactory; import　com.example.supplychain.SupplychainPackage; import　com.example.supplychain.impl.SupplychainPackageImpl; import　com.example.supplychain.util.SupplychainResourceFactoryImpl;

使用生成的供應鏈 EMF 模型之前必須先初始化。初始化過程在 XML 模式 (SupplyChainSchema.xsd) 中聲明的元素和 EMF 代碼生成器創建的 Java 類之間建立了一個映射。該映射用於 XML 片段與相應的基於 EMF 的 Java 類之間的相互轉換。要初始化供應鏈 EMF 模型，將下面的靜態代碼塊添加到 SupplyChainBindingImpl.java 中。

清單 2.初始化 EMF 包

static { 　SupplychainPackageImpl.init(); }

接下來，在 SupplyChainBindingImpl.java 中添加 4 個方法，這些方法將 SOAPElement 轉換為 DOMElement，然後再轉換為相應的基於 EMF 的 Java 類，也可以反過來轉換。清單3、4、5以及6 顯示了這些方法。soapElement2DOMElement(SOAPElement soapElement) 方法和 domElement2SOAPElement(Element e) 方法利用兩個特定於應用程序和站點開發者實現的方法： getAsDOM() 和 setAlternateContent(e) ，來負責 SOAPElement 到 DOMElement 的轉換。要從特定於提供商的代碼中清除這些方法，可以手動的遍歷 SOAPElement 並構造相應的 DOMElement。

在本文中，可以使用現成的方法，也就是說，可以使用應用程序和站點開發者實現提供的方法。事實上，如果 SOAP 附帶了 Java V1.2 (SAAJ)- 兼容實現的附加 API 函數，那麼就不再需要將 SOAPElement 轉換為 DOMElement，這是因為 SAAJ V1.2 需要 SOAPElement 以直接擴展 DOMElement。

清單 3.將 SOAPElement 轉換為 DOMElement

public　Element　soapElement2DOMElement(SOAPElement　soapElement) throws　Exception { 　return　((com.ibm.ws.webservices.engine.xmlsoap.SOAPElement)soapElement).getAsDOM(); }

清單 4.將 DOMElement 轉換為 EMF 對象

public　EObject　domElement2EObject(Element　e) throws　TransformerConfigurationException,　TransformerException,　IOException { 　DOMSource　domSource　=　new　DOMSource(e); 　Transformer　serializer　=　TransformerFactory.newInstance().newTransformer(); 　ByteArrayOutputStream　baos　=　new　ByteArrayOutputStream(); 　serializer.transform(domSource,　new　StreamResult(baos)); 　byte[]　b　=　baos.toByteArray(); 　System.out.println(new　String(b)); 　URI　uri　=　URI.createURI(SupplychainPackage.eNS_URI); 　SupplychainResourceFactoryImpl　factory　=　new　SupplychainResourceFactoryImpl(); 　Resource　res　=　factory.createResource(uri); 　ByteArrayInputStream　bais　=　new　ByteArrayInputStream(b); 　res.load(bais,　null); 　List　contents　=　res.getContents(); 　return　(!contents.isEmpty())　?　(EObject)contents.get(0)　:　null; }

清單 5.將 EMF 對象轉換為 DOMElement

public　Element　eObject2DOMElement(EObject　eObject) throws　IOException,　ParserConfigurationException,　SAXException { 　URI　uri　=　URI.createURI(SupplychainPackage.eNS_URI); 　SupplychainResourceFactoryImpl　factory　=　new　SupplychainResourceFactoryImpl(); 　Resource　res　=　factory.createResource(uri); 　res.getContents().add(eObject); 　ByteArrayOutputStream　baos　=　new　ByteArrayOutputStream(); 　res.save(baos,　null); 　byte[]　b　=　baos.toByteArray(); 　System.out.println(new　String(b)); 　DocumentBuilderFactory　docFactory　=　DocumentBuilderFactory.newInstance(); 　DocumentBuilder　docBuilder　=　docFactory.newDocumentBuilder(); 　Document　doc　=　docBuilder.parse(new　ByteArrayInputStream(b)); 　return　doc.getDocumentElement(); }

清單 6.將 DOMElement 轉換為 SOAPElement

public　SOAPElement　domElement2SOAPElement(Element　e) throws　SOAPException { 　SOAPFactory　soapFactory　=　SOAPFactory.newInstance(); 　com.ibm.ws.webservices.engine.xmlsoap.SOAPElement　soapElement　= 　　(com.ibm.ws.webservices.engine.xmlsoap.SOAPElement)soapFactory.createElement( 　　"temp"); 　soapElement.setAlternateContent(e); 　return　soapElement; }

全局元素和局部元素

正如前面所提到的，供應鏈 EMF 模型依靠映射到 Java 的元素將 XML 片段轉換為相應的基於 EMF 的 Java 類。但是，默認的情況是，EMF 代碼生成器只為全局元素生成映射條目，而不為局部元素生成。全局元素是 XML 模式文檔中作為模式元素的子元素來聲明的元素，而局部元素卻不是。默認的映射清單不包括局部元素，因此，供應鏈 EMF 模型不能轉換描述局部元素實例的 XML 片段。研究一下清單 7中的示例 XML 模式。相應的 EMF 模型識別清單 8中的全局元素實例。相反，清單 9中的局部元素實例卻導致異常。要支持局部元素的轉換，必須在 Java 映射中添加自定義元素。

清單 7.XML 模式示例

<schema> 　<element　name="GlobalElement"> 　　<complexType> 　　　<sequence> 　　　　<element　name="LocalElement"　type="xsd:string"/> 　　　</sequence> 　　</complexType> 　</element> </schema>

清單 8.全局元素實例

<GlobalElement> 　<LocalElement>Some　String</LocalElement> </GlobalElement>

清單 9.局部元素實例

<LocalElement>Some　String</LocalElement>

考慮 SupplyChainSchema.xsd 文檔和 WSDL to Java Bean Skeleton wizard 生成的 JavaBean 時，您將看見有三個局部元素被映射到 SOAPElement：

來自 <PurchaseOrderType> 復雜類型的 <paymentMethod> 元素

來自 <PurchaseOrderType> 復雜類型的 <item> 元素

來自 <ShippingNoticeType> 復雜類型的 <item> 元素

要在 <paymentMethod> 這個局部元素和 com.example.supplychain.PaymentMethodType 這個 Java 類之間建立自定義映射，請在 SupplyChainEMF 項目中打開 /SupplyChainEMF/src/com/example/supplychain/impl /SupplychainPackageImpl.java。將清單 10 中的代碼片段添加到 initializePackageContents() 方法的尾部。該方法將作為初始化的一部分被調用。

清單 10.添加一個局部元素映射

initEClass(paymentMethodTypeEClass,　PaymentMethodType.class, 　"paymentMethod",　!IS_ABSTRACT,　!IS_INTERFACE);

接下來，將為兩個 <item> 局部元素建立自定義映射。和 <paymentMethod> 元素不同的是，不能在 initializePackageContents() 方法中添加靜態映射條目，這是因為 EMF 模型對每個局部元素名稱只允許一個映射。要克服這個缺點，可以象使用映射那樣動態注冊並移除必要的映射。清單 11 顯示了 4 個方法，這 4 個方法允許您從 <PurchaseOrderType> 復雜類型中注冊和移除 <item> 元素映射，以及從 <ShippingNoticeType> 復雜類型中注冊和移除 <item> 元素映射。在 SupplyChainEMF 項目中，打開 SupplychainPackageImpl.java 並添加清單 11所示的代碼片段。

清單 11.添加一個局部元素映射

private　EClass　purchaseItem; public　void　initPurchaseItem() { 　purchaseItem　=　initEClass(createEClass(ITEM_TYPE), 　　ItemType.class,　"item",　!IS_ABSTRACT,　!IS_INTERFACE); } public　void　removePurchaseItem() { 　if　(purchaseItem　!=　null) 　　this.eClassifiers.remove(purchaseItem); } private　EClass　shippingItem; public　void　initShippingItem() { 　shippingItem　=　initEClass(createEClass(SHIPPING_ITEM_TYPE), 　　ShippingItemType.class,　"item",　!IS_ABSTRACT,　!IS_INTERFACE); } public　void　removeShippingItem() { 　if　(shippingItem　!=　null) 　　this.eClassifiers.remove(shippingItem); }

最後，如清單 12 所示，執行 SupplyChainBindingImpl.java 中的 submitPurchaseOrder(com.example.supplychain.www.PurchaseOrderType purchaseOrder) 方法。該清單演示了如何使用前面創建的方法。

清單 12.執行 submitPurchaseOrder 方法示例

public　com.example.supplychain.www.PurchaseReferenceType　 submitPurchaseOrder(com.example.supplychain.www.PurchaseOrderType　purchaseOrder) throws　java.rmi.RemoteException { 　try　　{ 　　String　customerReference　=　purchaseOrder.getCustomerReference(); 　　/* 　　　*　Converting　SOAPElement　to　PaymentMethodType.　The　local　element 　　　*　mapping　for　paymentMethod　is　statically　registered　in　the　　　　*　initializePackageContents()　method　of　SupplychainPackageImpl.java 　　　*/ 　　PaymentMethodType　paymentMethod　= 　　　(PaymentMethodType)domElement2EObject(soapElement2DOMElement(( 　　　SOAPElement)purchaseOrder.getPaymentMethod())); 　　/* 　　　*　Converting　SOAPElement　to　ItemType.　The　local　element　mapping　　　　*　for　item　is　dynamically　registered　and　removed　using　the　　　　*　initPurchaseItem()　and　removePurchaseItem()　methods. 　　　*/ 　　((SupplychainPackageImpl)SupplychainPackage.eINSTANCE).initPurchaseItem(); 　　ItemType　item　=　(ItemType)domElement2EObject(soapElement2DOMElement(( 　　SOAPElement)purchaseOrder.getItem())); 　　((SupplychainPackageImpl)SupplychainPackage.eINSTANCE).removePurchaseItem(); 　　ShippingNoticeType　shippingNotice　=　purchaseOrder.getShippingNotice(); 　　String　recipient　=　shippingNotice.getRecipient(); 　　String　address　=　shippingNotice.getAddress(); 　　/* 　　　*　Converting　SOAPElement　to　ShippingItemType. 　　　*/ 　　((SupplychainPackageImpl)SupplychainPackage.eINSTANCE).initShippingItem(); 　　ShippingItemType　shippingItem　= 　　　(ShippingItemType)domElement2EObject(soapElement2DOMElement(( 　　　SOAPElement)shippingNotice.getItem())); 　　((SupplychainPackageImpl)SupplychainPackage.eINSTANCE).removeShippingItem(); 　　float　height　=　shippingItem.getHeight(); 　　float　length　=　shippingItem.getLength(); 　　float　width　=　shippingItem.getWidth(); 　　float　weight　=　shippingItem.getWeight(); 　　boolean　fragile　=　shippingItem.isFragile(); 　　float　total　=　0; 　　total　+=　item.getQuantity()　*　item.getPrice(); 　　total　+=　weight; 　　if　(fragile) 　　　total　+=　100; 　　ProcessingType　processingType　= 　　SupplychainFactory.eINSTANCE.createProcessingType(); 　　StatusType　status　=　SupplychainFactory.eINSTANCE.createStatusType(); 　　status.setProcessing(processingType); 　　PurchaseReferenceType　purchaseReference　=　new　PurchaseReferenceType(); 　　purchaseReference.setReferenceNumber(String.valueOf(Math.abs(( 　　new　Random()).nextInt()))); 　　/* 　　　*　Converting　StatusType　to　SOAPElement. 　　　*/ 　　purchaseReference.setStatus(domElement2SOAPElement(eObject2DOMElement(status))); 　　purchaseReference.setTotal(total); 　　return　purchaseReference; 　} 　catch　(Throwable　t) 　{ 　　t.printStackTrace(); 　} 　return　null; }

測試供應鏈 Web 服務

您已經完成了供應鏈 Web 服務。現在使用 Web Services Explorer 對其進行測試。

啟動部署了供應鏈 Web 服務的服務器。打開 server 視圖。單擊菜單Window > Show View>Other...。展開Server文件夾，然後單擊Servers>OK。

在 Servers 視圖中，右鍵單擊WebSphere v5.1 Test Environment>Start。

右鍵單擊/SupplyChainWeb/WebContent/wsdl/com/example/supplychain/www/SupplyChainService.wsdl > Web Services>Test with Web Services Explorer啟動 Web Services Explorer。

在操作欄中，單擊submitPurchaseOrder鏈接。

輸入如表 1 所示的參數值。

表 1.參數值參數值 customerReference John Doe paymentMethod tns:creditCard creditCardType VISA creditCardNumber 12345-67890 expiration 2004-06-17 id Plasma TV description 42-inch quantity 1 price 3000 recipient John Doe address 123 Fake street height 40 width 25 length 10 weight 60 fragile true

單擊Go調用 submitPurchaseOrder 操作。圖 3 顯示了調用結果。

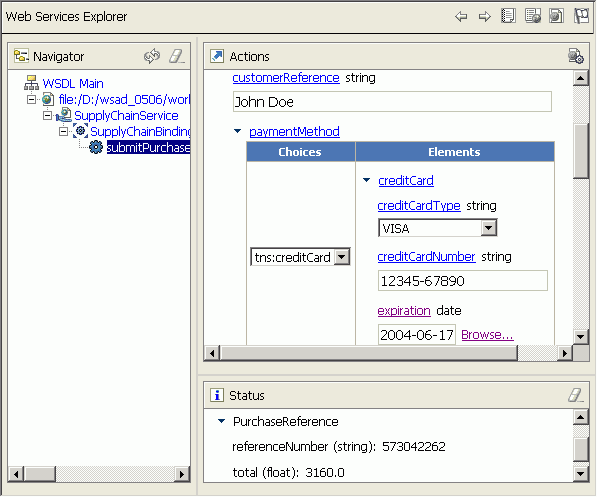

圖 3.調用 submitPurchaseOrder 操作的結果

結束語

JAX-RPC 定義了一個 XML 到 Java 類型映射的標准模型，但是，該模型還需要為所有的 XML 數據類型提供標准映射。本文演示了如何聯合 EMF 和 JAX-RPC 的功能來支持沒有標准映射的 XML 數據類型。雖然 EMF 提供了一個解決方案，但是該方法需要用戶同時使用兩種不同的編程模型。以後，新興技術服務數據對象 (Service Data Objects) 將會針對該問題提供更好的解決方案。

獲取本文中所使用的產品和工具

如果您是一個 developerWorks 訂閱者，那麼您將具有一個單用戶許可證，可以使用 WebSphere Studio Application and Site Developer 和其他的 DB2®、Lotus®、Rational®、Tivoli®，以及 WebSphere® 產品 —— 其中包括基於 Eclipse 的 WebSphere Studio IDE 來開發、測試、評估和演示您的應用程序。

本文配套源碼
