第一講 X3D概述及安裝配置
本講主要講述X3D的概述、X3D的編輯器及其安裝配置。
一、X3D的概述
“Web3D”一詞出自Web3D聯盟(Web3D Consortium (W3DC))，其前身是VRML聯盟。該組織先後提出了VRML1.0 ，VRML2.0和VRML97 規范。VRML規范支持紋理映射、全景背景、霧、視頻、音頻、對象運動、和碰撞檢測。但由於網絡瓶頸、用戶需求以及本身技術等原因，VRML技術的進展遠沒有達到預期。
1998年VRML聯盟改名為Web3D聯盟，年底提出新的標准X3D(Extensible 3D)，又稱為VRML200x 規范。2000年春，Web3D 聯盟完成了VRML到X3D的轉換。X3D整合正在發展的可擴展標記語言(Extensible Markup Language ，簡稱XML )、JAVA、流技術等先進技術，包括了更強大、更高效的3D計算能力、渲染質量和傳輸速度。
所謂X3D標准就是XML標准與3D標准的有機結合，X3D被定義為可交互操作，可擴展，跨平台的網絡3D內容標准。
X3D 是 VRML的繼承。VRML(Virtual Reality Modeling Language - 虛擬現實建模語言)是原來的網絡3D圖形的ISO標准(ISO/IEC 14772)。X3D 相對VRML改進，提供了以下的新特性：
1、3D 圖形 - 多邊形化幾何體、參數化幾何體、變換層級、光照、材質、多通道/多進程紋理帖圖
2、2D 圖形 - 在3D變換層級中顯示文本、2D矢量、平面圖形
3、動畫 - 計時器和插值器驅動的連續動畫；人性化動畫和變形
4、空間化的音頻和視頻 - 在場景幾何體上映射視聽源
5、用戶交互 - 基於鼠標的選取和拖曳；鍵盤輸入
6、導航 - 攝像機；用戶在3D場景中的移動；碰撞、接近和可見性檢測
7、用戶定義對象 - 通過創建用戶定義的數據類型，可以擴展浏覽器的功能
8、腳本 - 通過程序或腳本語言，可以動態的改變場景
9、網絡 - 可以用網絡上的資源組成一個單一的X3D場景；可以通過超鏈接對象連接到其他場景或網絡上的其他資源
10、物理模擬 - 人性化動畫；地理化數據集；分布交互模擬(Distributed Interactive Simulation - DIS)協議整合
在2002年3月份 X3D 第一版發布以來，已經有基於Java的源碼開放的網絡3D軟件問世。因此，Web3D聯盟在制定標准時成立了Java 語言翻譯工作小組以便允許Java 程序能夠與新的3D標准程序相協調。這也最終結束與Sun的網絡3D技術Java3D technology 之間的沖突。
Web3D聯盟計劃於2003年10月份向國際標准組織提請標准申請，x3D將正式成為國際通用標准。
二、X3D的編輯器--X3D-Edit
X3D-Edit 是圖形化 Extensible 3D (X3D) 文件編輯器。X3D-Edit 通過 X3D 3.0 DTD 定義的 X3D 3.0 tagset 標簽集來定制 Java 平台下的通用 XML 編輯器，並使用 IBM Xeena 為定制的 X3D 場景圖編輯器。

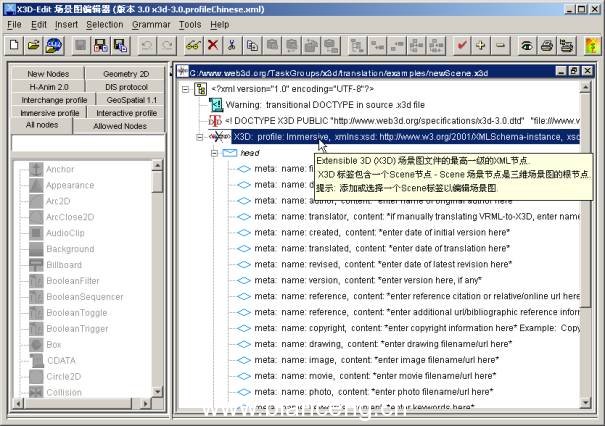

在編輯 VRML 或 X3D 場景圖文件時，X3D-Edit 可以提供簡化的無錯的創作和編輯方式。X3D-Edit 通過 XML 文件定制了上下文相關的工具提示，提供了每個節點和屬性的概要，以方便作者對場景圖的創作和編輯，如下圖所示。
X3D-Edit 具有下列特性：
1、直觀的圖形化的用戶界面
2、建立符合規范的場景圖文件：節點總是放置在合適的位置
3、驗證 X3D 場景是否符合 VRML 97 概貌或 Core 概貌
4、自動轉換 X3D 場景到 VRML 並啟動浏覽器自動察看結果
5、VRML97 文件的導入與轉換
6、大量的 X3D 場景范例
7、每個元素和屬性的彈出式工具提示，幫助了解 VRML/X3D 場景圖如何建立和運作，包括中文在內的多國語言提示。
8、使用 Java 保證的平台通用性
9、使用擴展樣式表 (XSL) 自動轉換：X3dToVrml97.xsl(VRML97 向後兼容性)、X3dToHtml.xsl(標簽集打印樣式)、X3dWrap.xsl / X3dUnwrap.xsl (包裹標簽的附加/移除)
10、支持 DIS-Java-VRML 工作組測試和評估 DIS-Java-VRML 擴展節點
11、支持 GeoVRML 節點 和 GeoVRML 1.0 概貌
12、支持起草中的 H-Anim 2001 人性化動畫標准 和替身的 Humanoid Animation 人性化動畫節點的編輯，同時也支持 H-Anim 1.1 概貌
13、支持新提議的 KeySensor 節點和 StringSensor 節點。
14、支持提議的 Non-Uniform Rational B-Spline (NURBS) Surface 擴展節點的評估和測試
15、使用標簽和圖標的場景圖打印
三、X3D-Edit最基本的安裝和配置
安裝和配置步驟如下：
1．安裝 VRML 浏覽器，推薦使用最新的blaxxun Contact 5.1(http://www.blaxxun.com) 和Bitmanagement BS Contact 6.1 (http://www.bitmanagement.de/download/BS_Contact_VRML/) VRML插件。本講座使用BS Contact 6.1作為其VRML插件。
2．安裝 Java 虛擬機或Java SDK (http://java.sun.com/j2se/1.3/download.html)文件。
a) 運行下載後的可執行文件。
b) 按默認的路徑C:\Program Files\JavaSoft\JRE\1.3.1_09安裝。
3．安裝 IBM 的 Xeena 1.2EA XML編輯工具(http://www.alphaWorks.ibm.com/tech/xeena)。
a) 運行下載後的可執行文件。

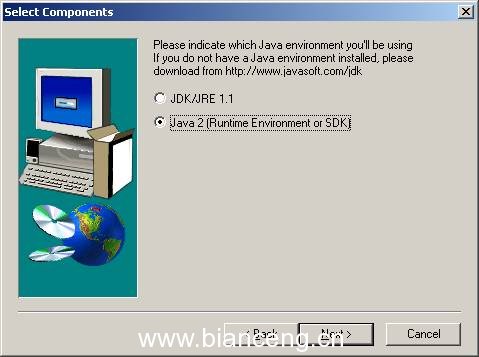

b) 在安裝選擇組件時，選擇java 2，如下圖所示：
c) 單擊"Next"後，出現選擇目標安裝路徑。
d) 單擊"Browse"按鈕後，選擇剛才Java 虛擬機的安裝路徑，如下圖所示：
e) 然後進行下一步安裝。
4．下載 X3D-edit(http://www.web3D.org/TaskGroups/x3d/translation/X3D-Edit.zip)。注意：用解壓軟件(如winrar) 解壓時一定要解壓到windows安裝所在的驅動器根目錄。例如，windows安裝到在C盤，則其根目錄為"C:\"。
5．可以安裝一些示例。具體到http://www.web3d.org/TaskGroups/x3d/translation/README.X3D-Edit.html#Updates
6．在C:\www.web3d.org\TaskGroups\x3d\translation文件夾中雙擊X3D-Edit-Chinese.bat。(最好能將此文件做成桌面的快捷方式)
本講座將使用X3D-Edit進行X3D的設計和應用，共分12講。為了以後示例的使用方便，我們創建一個新的文件夾"X3d示例"。
