X3D實戰基礎講座之七

　　第七講 光源處理

　　在X3D場景空間中，可以使用點光源節點(PointLight)、平行光源節點(DirectionalLight)和聚光性光源節點(SpotLight)來處理造型物體的光照明亮程度。
　　
　　本講就來介紹這三個節點的屬性及其使用方法。
　　
　　一、 點光源節點(PointLight)
　　
　　PointLight 是一個點光源，它向所有的方向發射光線。光線照亮所有的幾何對象，也不會被幾何形體遮擋而形成陰影。其主要屬性如下表所示：

屬性 含義 默認值 使用說明 on 光源是否開關 True 為True時打開光源，為False時關閉光源 color 光的顏色 1 1 1 指定光的顏色，它會影響對象的實際顏色顯示效果 location 光源所在的位置 0 0 0 光源的位置影響光的強弱 intensity 燈光的亮度 1 取值范圍為0~1 ambientIntensity 對環境光影響程度 0 取值范圍為0~1，它的值越大，對環境光影響也越大 radius 光源影響半徑 100 以光源為中心的燈光效果的最大半徑 attenuation 光線衰減參數 1 0 0 由三個值構成：第1個值控制光源在照明球體中亮度的一致程度，第2個值控制隨著距離的增加，光線的線性衰減程度，最後1個值是控制隨著距離的增加，光線的線性平方衰減程度。

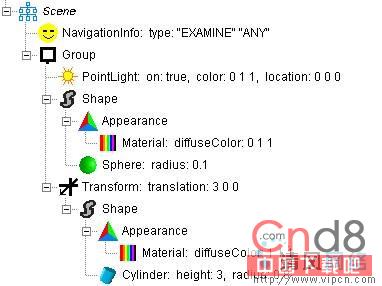

　　簡單的示例代碼如下：
　　
　　
　　

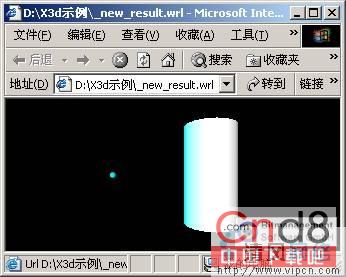

　　說明：我們先在點光源位置處構造一個與光源顏色相同的小球，然後在(3,0,0)處構造一個圓柱體。結果如下圖所示，注重圓柱體的顏色。
　　
　　
　　

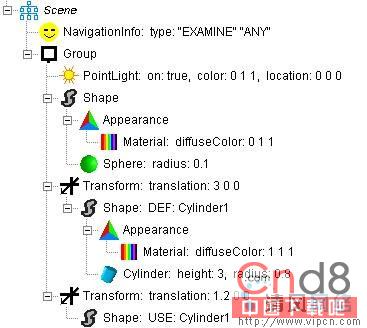

　　若在光源和圓柱體之間在加一個相同圓柱體，試比較這兩上圓柱體的效果。代碼如下：
　　
　　
　　

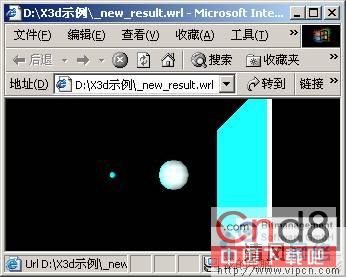

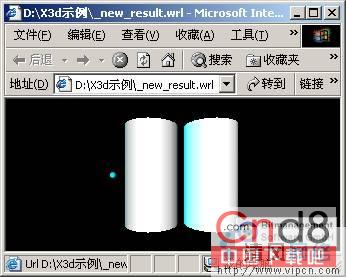

　　結果如下圖所示：
　　
　　
　　

進入討論組討論。

　　二、聚光性光源節點(SpotLight)
　　
　　SpotLight 是一個聚光性光源節點。它只照亮指定圓錐范圍內的幾何體。它的主要屬性如下：
　　
　　
　　
　　其中大部分屬性與PointLight節點含義相同，所不同的有：
　　
　　　direction --燈光方向，默認值為[0 0 -1]
　　　intensity -- 燈光亮度，默認值為1，取值范圍為0~1
　　　beamWidth -- 內部立體角(弧度) ，默認值為1.570796(180度)，假如beamWidth > cutOffAngle, beamWidth 會重新設為和 cutOffAngle相等。
　　　cutOffAngle --外部立體角(弧度)，默認值為0.785398(90度)。
　　

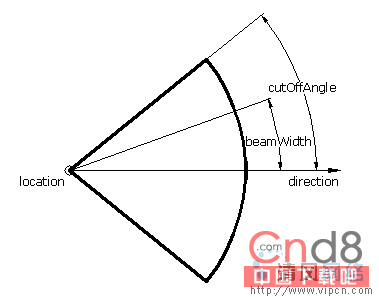

　　上述參數含義和關系可以用下圖來表示：
　　
　　
　　

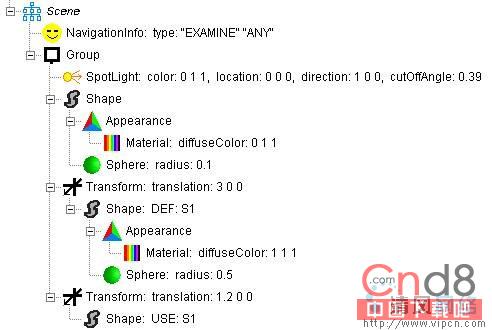

　　示例代碼如下：
　　
　　
　　
　　結果如下圖所示：
　　
　　
　　
　　

　　三、 平行光源節點(DirectionalLight)
　　
　　DirectionalLight 創建了一個平行光線來來照亮幾何體。由於光線從無限遠處平行照射，所以不需要考慮光源的位置。DirectionalLight 節點的光不隨距離變化而衰減，其主要屬性如下表所示：

屬性 含義 默認值 使用說明 on 光源是否開關 True 為True時打開光源，為False時關閉光源 color 光的顏色 1 1 1 指定光的顏色，它會影響對象的實際顏色顯示效果 intensity 燈光的亮度 1 取值范圍為0~1 ambientIntensity 對環境光影響程度 0 取值范圍為0~1，它的值越大，對環境光影響也越大

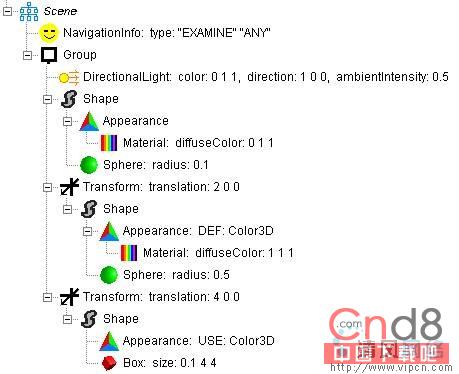

　　示例如下：
　　
　　
　　

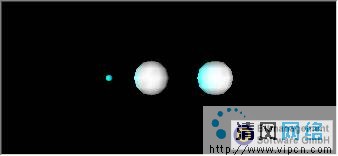

　　結果如下圖所示：
　　
　　
　　
　　

　　至此，我們對X3D場景的光源有了一定的了解，在下一講中，我們將討論紋理映射。
