Struts的概念及體系結構與工作原理

基本概念　　Struts是Apache 基金會Jakarta 項目組的一個Open Source 項目，它采用MVC模式，能夠很好地幫助Java 開發者利用J2EE開發Web應用。和其他的java架構一樣，Struts 也是面向對象設計，將MVC模式"分離顯示邏輯和業務邏輯"的能力發揮得淋漓盡致。StrUCts 框架的核心是一個彈性的控制層，基於如 Java Servlets，JavaBeans，ResourceBundles與XML等標准技術，以及 Jakarta Commons 的一些類庫。Struts有一組相互協作的類（組件）、Serlvet以及jsp tag lib組成。基於struts構架的web應用程序基本上符合JSP Model2的設計標准，可以說是一個傳統 MVC設計模式的一種變化類型。
　　
　　Struts有其自己的控制器（Controller），同時整合了其他的一些技術去實現模型層（Model）和視圖層（View）。在模型層，Struts可以很輕易的與數據訪問技術相結合，如 JDBC / EJB ，以及其它第三方類庫，如 Hibernate / iBATIS ，或者 Object Relational Bridge(對象關系橋)。在視圖層，Struts能夠與JSP，包括 JSTL 與 JSF，以及 Velocity 模板，XSLT 與其它表示層技術。
　　Struts 為每個專業的 Web 應用程序做背後的支撐，幫助為你的應用創建一個擴展的開發環境。
　　
　　Struts的體系結構與工作原理
　　
　　MVC即Model-View-Controller的縮寫，是一種常用的設計模式。MVC 減弱了業務邏輯接口和數據接口之間的耦合，以及讓視圖層更富於變化。MVC的工作原理,如下圖1所示：
　　

　　
　　圖1

　　

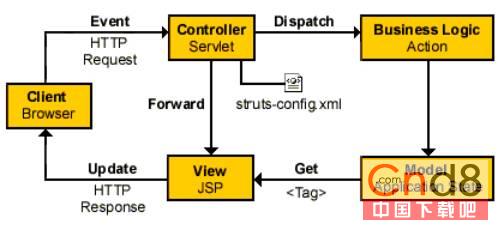

　　Struts 是MVC的一種實現，它將 Servlet和 JSP 標記（屬於 J2EE 規范）用作實現的一部分。Struts繼續了MVC的各項特性，並根據J2EE的特點，做了相應的變化與擴展。Struts的體系結構與工作原理如下圖2所示：

　　
　　圖2
　　從圖2中我們可以知道，Struts的體系結構包括模型（Model），視圖（View）和控制器（Controller）三部分。
　　
　　下面讓我們從MVC角度來看看struts的體系結構（Model 2）與工作原理：
　　
　　1）模型（Model）
　　
　　在Struts的體系結構中，模型分為兩個部分：系統的內部狀態和可以改變狀態的操作（事務邏輯）。內部狀態通常由一組ActinForm Bean表示。根據設計或應用程序復雜度的不同，這些Bean可以是自包含的並具有持續的狀態，或只在需要時才獲得數據（從某個數據庫）。大型應用程序通常在方法內部封裝事務邏輯（操作），這些方法可以被擁有狀態信息的bean調用。比如購物車bean，它擁有用戶購買商品的信息，可能還有checkOut()方法用來檢查用戶的信用卡，並向倉庫發定貨信息。 小型程序中，操作可能會被內嵌在Action類，它是struts框架中控制器角色的一部分。當邏輯簡單時這個方法很適合。 建議用戶將事務邏輯（要做什麼）與Action類所扮演的角色（決定做什麼）分開。
　　
　　2）視圖（View）
　　
　　視圖主要由JSP建立，struts包含擴展自定義標簽庫（TagLib），可以簡化創建完全國際化用戶界面的過程。目前的標簽庫包括：Bean Tags、Html tags、Logic Tags、Nested Tags 以及Template Tags等。
　　
　　3）控制器（Controller）
　　
　　在struts中，基本的控制器組件是ActionServlet類中的實例servelt，實際使用的servlet在配置文件中由一組映射（由ActionMapping類進行描述）進行定義。對於業務邏輯的操作則主要由Action、ActionMapping、ActionForward這幾個組件協調完成的，其中Action扮演了真正的業務邏輯的實現者，ActionMapping與ActionForward則指定了不同業務邏輯或流程的運行方向。struts-config.xml 文件配置控制器。
　　

　　

　　Struts體系結構中的組件
　　
　　

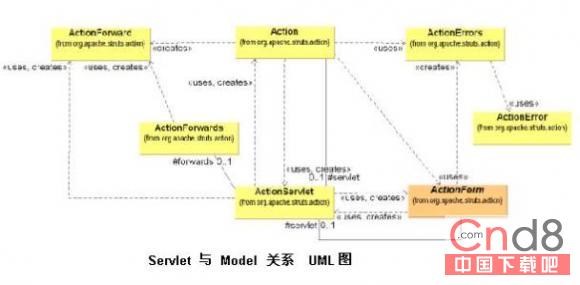

　　圖3
　　
　　上圖3顯示了 ActionServlet (Controller)、ActionForm (Form State) 和 Action (Model Wrapper) 之間的最簡關系。
