在我的上一篇博客JVM-String比較-字節碼分析中介紹了String字符串比較的原因，借著分析字節碼的機會，我這篇博客將會繪圖展現方法內部字節碼執行過程。

話不多說，貼上我們將要分析的Java方法代碼：

public static void bb(){
     String s1="a"+"b";
     String s2 = "ab";
     p(s1==s2);//true
}

再貼上我們將要分析的Java方法的字節碼：

public static void bb();
    flags: ACC_PUBLIC, ACC_STATIC
    Code:
      stack=2, locals=2, args_size=0
         0: ldc           #5                  // String ab                             將字符串"ab"從常量池中推送至棧頂
         2: astore_0                                                                   將棧頂引用類型（字符串"ab"）存入第一個本地變量
         3: ldc           #5                  // String ab                             將字符串"ab"從常量池中推送至棧頂

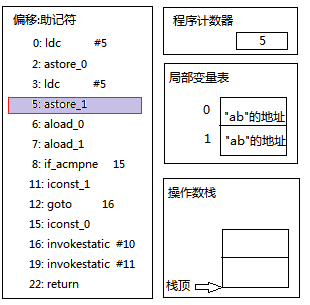

         5: astore_1                                                                   將棧頂引用類型（字符串"ab"）存入第一個本地變量
         6: aload_0                                                                    將第一個本地變量（"ab"）推送至棧頂
         7: aload_1                                                                    將第二個本地變量（"ab"）推送至棧頂

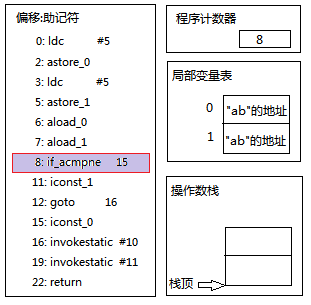

         8: if_acmpne     15                                                           比較棧頂兩引用類型數值，結果不同跳轉（這裡當然相同啦）
        11: iconst_1                                                                   將int類型 1 推送至棧頂
        12: goto          16                                                           無條件跳轉到16字節碼偏移量
        15: iconst_0
        16: invokestatic  #10                 // Method java/lang/Boolean.valueO       調用靜態方法Boolean.valueOf();並將返回的Boolean類型的true壓入棧頂
f:(Z)Ljava/lang/Boolean;
        19: invokestatic  #11                 // Method p:(Ljava/lang/Object;)V        調用靜態方法p(true);輸出true
        22: return                                                                     從當前方法返回void

由Code：下面的第一行，我們得知，操作數棧深度為2，局部變量空間為2個Slot，參數個數為0。

如果你把所有的圖片復制下來，會看到動態般執行的效果。

-------------------------------------------------------------------繪圖分割線----------------------------------------------------------

如果有不對的地方，歡迎指正。
