簡介
在本文中，您將使用 IBM® WebSphere® Transformation Extender (TX) 資源適配器檢索並路由數據。適配器提供對數據庫、文件、消息傳遞系統、企業應用程序和其他數據源和目標的訪問。本文主要介紹其中一個資源適配器 Database Adapter，並同時展示如何使用 WebSphere TX Design Studio 和 Database Interface Designer。
先決條件
本文針對 WebSphere TX 初級和中級用戶。您應該已經安裝了以下軟件：
WebSphere TX V8.2
DB2
在本文結尾處，您可以 下載 一個名為 SchemaQuerIEs.zip 的文件，該文件包含創建本文使用的樣例 DB2 數據庫的命令。
1. 連接到數據庫
開始之前，在一個 DB2 命令服務器上執行 SchemaQuerIEs.zip 文件中的命令。執行這些命令將在 DB2 中創建一個名為 ADMINREG 的數據庫，該數據庫帶有表 User、 UserGroup 和 Group。類型樹是定義輸入和輸出數據的格式的數據定義文件。由於輸入數據從 ADMINREG 中的 User 表獲取，因此需要一個定義該表中的數據的類型樹。類型樹可以從 Database Interface Designer 中的數據庫、查詢、存儲過程或視圖自動生成。我們將對輸入和輸出使用相同的類型樹。
1.1. 測試到現有數據庫的連接
打開 Database Interface Designer：Start => WebSphere Transformation Extender V8.2 => Design Studio => Database Interface Designer。
右鍵單擊 Database Interface Designer 導航器中的 Database/Query Files，選擇 New Database/Query File。將其命名為 Database_QueryFile1。
右鍵單擊 Databases 並選擇 New。
在 Database Definition 對話框中，輸入 ADMINREG 作為數據庫名。
在 Adapter 中，選擇 DB2 作為 database Type，選擇 Microsoft Windows 作為 Platform。WebSphere TX 提供幾個數據庫適配器，包括 Oracle、MS SQL Server、Sybase、Informix 等。在本文中，您將使用 DB2 數據庫適配器。

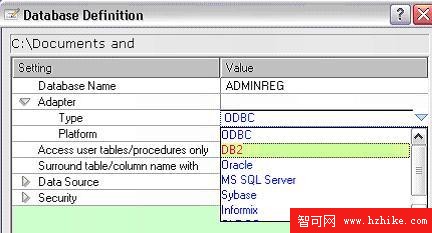

圖 1. 選擇數據庫適配器
擴展 Data Source 選項。
Database interface Designer 選項指定要訪問的數據庫。從下拉列表中選擇 ADMINREG。
Runtime 選項指定在映射時從 Map Designer、Command Server 或 Launcher 訪問的數據庫。本文的運行時和開發數據源相同，所以選擇 ADMINREG。
擴展 Security 選項。這些選項指定連接到數據庫實例的用戶 ID 和密碼。輸入您的 DB2 用戶 ID 和密碼。

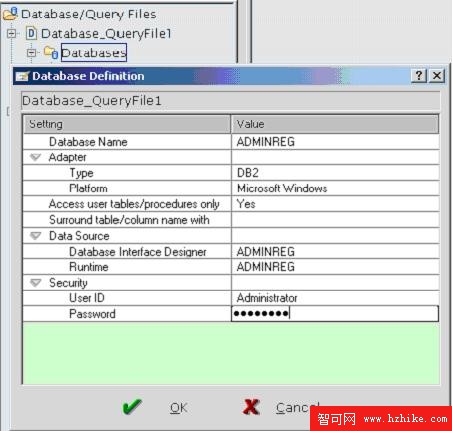

單擊 OK 保存數據庫連接信息。Database Definition 窗口看起來應該如圖 2 所示。
圖 2
測試這個連接：
在 Database Interface Designer 導航器中，右鍵單擊 Tables 並選擇 Generate Tree。
如果打開一個帶選項的對話框，則說明已經建立一個連接。
如果沒有打開一個帶選項的對話框，則說明沒有建立連接。檢查 Security Information 以確認連接：

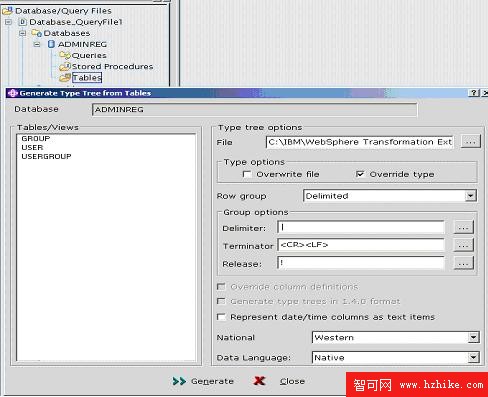

圖 3. 從 Tables 向導生成類型樹
查看 ADMINREG 中的表 User、Group 和 UserGroup。
關閉 Generate Tree 對話框並將該 Database Query File 保存為 Database_QueryFile1.mdq，下一小節將使用這個文件。
1.2. 從數據庫表生成類型樹
類型樹可以從數據庫、查詢、已存儲過程或視圖自動生成。在上一小節中，您建立了一個到數據庫的連接，現在您可以重用這個連接生成一個類型樹。
為 USER 表生成一個類型樹
在 Database Interface Designer 中，右鍵單擊導航器中的 Tables 並選擇 Generate Tree。
從 Tables 對話框中選擇 USER。
File Name 字段指定要創建的類型樹的名稱。輸入 Database_QueryFile1.mtt。
通過選擇 Overwrite file 或 Replace existing types，Type 選項允許您替換一個現有類型樹文件，並通過選擇 Override type 添加新類型。由於您要創建一個新的類型樹，因此將 Type 選項更改為 Overwrite file。
為一個數據庫表生成類型樹時，Database Interface Designer 將自動定義一個名為 Row 的組。Row 組格式下拉列表用於指定該組的格式，可以指定為定界格式或固定格式。對於這個練習，保留默認值。
可以指定 Group 選項，比如記錄的每個字段之間的分隔符、每條記錄的結束符等。
Represent date/time columns as text items 選項允許控制日期和時間數據類型在類型樹中的創建方式。如果選擇這個選項，定義為 Date 數據類型的數據庫列在類型樹中定義為一個字符文本字符串。
Treat text items as: 選項允許將語言指定為 English (Western) 或 Japanese，如果您安裝的是 Design Studio 的國際版的話。將這個選項設置為 Western 並單擊 Generate。Database Interface Designer 將創建一個對應於 USER 表的類型樹並顯示通知消息。

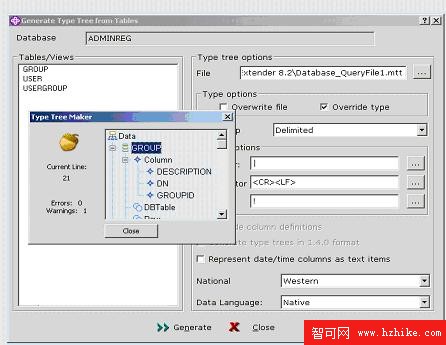

圖 4. 從一個表生成類型樹
單擊 Close 關閉窗口。這個對話框提供已創建數據類型的概覽。
1.3. 在 Database Interface Designer 中啟用跟蹤功能
跟蹤功能提供關於數據庫連接的信息。在生成類型樹時，如果啟用了跟蹤功能，Database Interface Designer 將自動創建一個跟蹤文件。跟蹤文件保存在 database/query 文件所在的目錄中，文件名為 database/query 文件的完整名稱加上擴展名 .dbl。例如，如果 database/query 文件名為 Orders.mdq，則跟蹤文件的名稱為 Orders.dbl。要使用跟蹤功能，在 Database Interface Designer 中啟用跟蹤工具，如圖 5 所示。

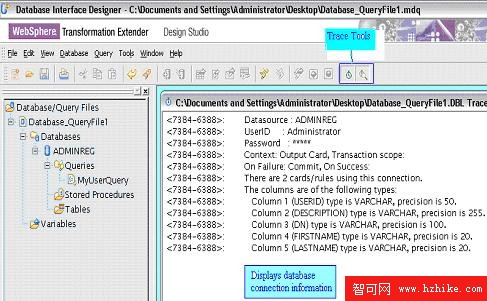

圖 5. Database Interface Designer 中的跟蹤工具
1.4. 為查詢生成類型樹
類型樹可以從數據庫、查詢、存儲過程或視圖中自動生成。在前面的小節中，您創建了一個數據庫連接，現在您可以重用該連接從一個查詢生成一個類型樹。
創建一個引用數據庫中的 USER 表的簡單查詢
在 Database Interface Designer 中，右鍵單擊 Navigator 中的 QuerIEs 並選擇 New。
查詢名稱惟一地標識查詢。輸入 MyUserQuery。
在 Query 窗口中輸入以下 SQL 語句：Select * from USER，該語句將選擇 USER 表的所有列。
單擊 OK。查詢名稱將出現在 QuerIEs 副標題下的 Navigator 中。

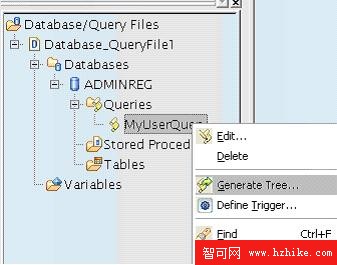

生成如圖 6 所示的類型樹。
圖 6. 為一個查詢生成類型樹
Generate Tree 對話框與從一個表生成類型樹時一樣。
生成類型樹並將其保存為 MyUserQuery.mtt。下一小節的映射將使用這個類型樹。
右鍵單擊並保存文件 Database_QueryFile1.mdq。
2. 在 WebSphere TX Design Studio 中開發映射
在這個部分中，您將使用第 1 部分生成的 MyUserQuery.mtt 類型樹和 Database_QueryFile1.mdq 文件從 USER 表獲取記錄並將記錄寫入一個平面文件。您將把這種類型映射到輸入卡中的輸入源。
2.1. 啟動 WebSphere TX Design Studio 並創建一個 Extender 項目

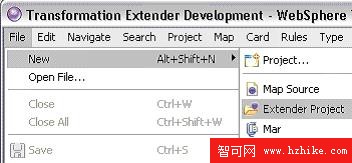

由於您必須使用映射和轉換，啟動 WebSphere TX Design Studio：選擇 Start => IBM WebSphere Transformation Extender => Design Studio => Design Studio。選擇一個工作空間並關閉 Welcome 視圖。如圖 7 所示創建一個 Extender 項目：
圖 7. 創建一個 Extender 項目
輸入項目名 SampleProject 並單擊 Finish。一個項目將被添加到您的工作空間中。
2.2. 准備映射和轉換
在這個小節中，您首先要創建映射源文件，它是您的映射的占位符；然後要在這個映射源文件中創建可執行映射。可執行映射可以擁有一個或多個輸入和輸出卡。在輸入卡中配置輸入類型樹和適配器設置，在輸出卡中配置輸出卡和適配器設置。然後，執行映射操作，構建和運行映射來檢查結果。在您的工作目錄中創建一個新的映射源文件，將其命名為 MyFirstMap.mms。右鍵單擊您的 SampleProject 中的 Map Files 文件夾並選擇 New => Map Source。

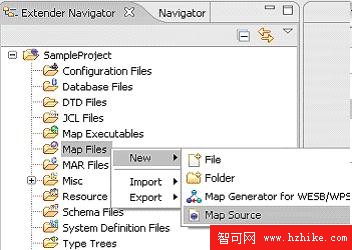

圖 8. 創建新的映射源文件
在 Design Studio 的概覽視圖中右鍵單擊映射源文件並添加一個名為 DatabaseMap 的新映射。
添加輸入卡
添加一個名為 MyDBCard 的輸入卡。
選擇 MyUserQuery.mtt，這是從查詢創建的類型樹，將 Type 選擇為 DBSelect（如圖 9 所示），因為這個組代表整個表而不是一條記錄。如果您需要轉換單個記錄，那麼選擇組 Row。

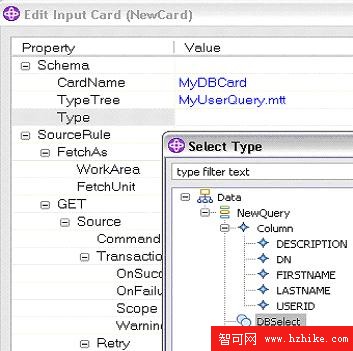

圖 9. 創建一個輸入卡
將 Source 設置更改為適配器數據庫，原因是您將從那個數據庫獲取輸入信息。
將正在使用的數據類型指定為數據源。當您將 Source 設置更改為 Database 時，DatabaseQueryFile 設置出現在輸入卡中。
File 設置指定 database/query 文件（.mdq），該文件包含查詢的定義。選擇 Database_QueryFile1.mdq 作為 File 設置。
數據庫下拉列表自動更新為顯示在選中文件中定義的所有數據庫。ADMINREG 是文件 Database_QueryFile1.mdq 中定義的惟一數據庫，因此它自動選中為數據庫。
Query 設置指定作為數據源使用的查詢。如果選中數據庫中定義了多個查詢，將顯示一個所有查詢的下拉列表。選擇 MyUserQuery 作為 Query。
單擊 OK 保存設置。這個輸入卡如圖 10 所示：

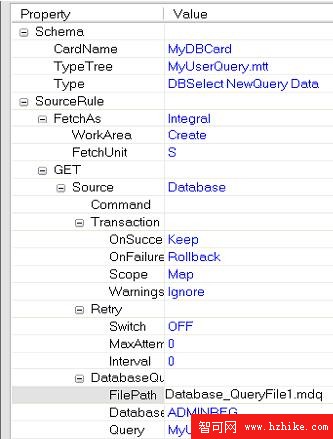

圖 10. 輸入卡設置
添加輸出卡
添加一個名為 OutputCard 的輸出卡。
選擇 MyUserQuery.mtt 作為 Type 樹，選擇 DBSelect 作為 Type。
選擇 Target 作為 File adapter，因為輸出將被寫入一個文本文件中。指定路徑為 c:/Mytestfile.txt，單擊 OK 保存。
2.3. 構建並運行映射
現在您已為映射創建了輸入和輸出卡，已經准備好進行轉換了。將組 MYDBCard 從輸入卡拖放到輸出卡組規則列。

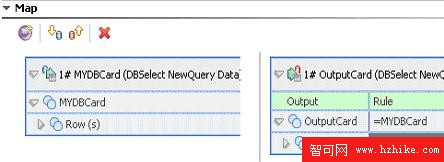

圖 11. 映射輸入和輸出

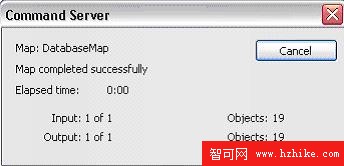

右鍵單擊概覽視圖中的映射，單擊 Build 編譯映射。然後右鍵單擊映射並單擊 Run。您應該得到消息：Map completed successfully。
圖 12. 運行映射
測試結果
右鍵單擊概覽視圖中的映射並單擊 Run results，選擇結果文件並單擊 OK。您將看到，Design Studio 中有一個 Mytestfile.txt 文件，這表明來自 USER 表的記錄已經被轉換為一個文本文件，如圖 13 所示。
圖 13. Run Results 視圖
來自 USER 表的記錄在運行時被轉換為一個文本文件。
結束語
本文介紹了 WebSphere TX 資源適配器和 WebSphere TX Database Interface Designer，展示了如何使用 WebSphere TX 輕松連接到一個數據庫，通過從數據庫獲取數據執行轉換。本文還展示了如何在 Database Interface Designer 中啟用跟蹤功能，介紹了類型樹和映射等 Design Studio 基礎特性。
注意：
開始本教程之前，執行這些模式查詢以在 DB2 中創建一個數據庫。
