一、 ASSM的基本情況
在920以前，表的剩余空間的管理與分配都是由連接列表freelist來完成的，因為freelist存在串行的問題，因此容易引起往往容易引起段頭的爭用與空間的浪費（其實這一點並不明顯），最主要的還是因為需要DBA 花費大量的精力去管理這些爭用並監控表的空間利用。
自動段空間管理（ASSM），它首次出現在Oracle920裡。有了ASSM，連接列表freelist被位圖所取代，它是一個二進制的數組，能夠迅速有效地管理存儲擴展和剩余區塊（free block），因此能夠改善分段存儲本質，ASSM表空間上創建的段還有另外一個稱呼叫Bitmap Managed Segments（BMB 段）。
讓我們看看位圖freelist是如何實現的。我會從使用區段空間管理自動參數創建tablespace開始：
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
Create tablespace demo
datafile '/ora01/oem/demo01.dbf '
size 5m
EXTENT MANAGEMENT LOCAL -- Turn on LMT
SEGMENT SPACE MANAGEMENT AUTO -- Turn on ASSM;
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
一旦你定義好了tablespace，那麼表和索引就能夠使用各種方法很容易地被移動到新的tablespace裡，帶有ASSM的本地管理tablespace會略掉任何為PCTUSED、NEXT和FREELISTS所指定的值。
當表格或者索引被分配到這個tablespace以後，用於獨立對象的PCTUSED的值會被忽略，而Oracle9i會使用位圖數組來自動地管理tablespace裡表格和索引的freelist。對於在LMT的tablespace內部創建的表格和索引而言，這個NEXT擴展子句是過時的，因為由本地管理的tablespace會管理它們。但是，INITIAL參數仍然是需要的，因為Oracle不可能提前知道初始表格加載的大小。對於ASSM而言，INITIAL最小的值是三個塊。
新的管理機制用位圖來跟蹤或管理每個分配到對象的塊，每個塊有多少剩余空間根據位圖的狀態來確定，如>75%,50%-75%,25%-50%和<25%，也就是說位圖其實采用了四個狀態位來代替以前的pctused，什麼時候該利用該數據塊則由設定的pctfree來確定。
使用ASSM的一個巨大優勢是，位圖freelist肯定能夠減輕緩沖區忙等待（buffer busy wait）的負擔，這個問題在Oracle9i以前的版本裡曾是一個嚴重的問題。
在沒有多個freelist的時候，每個Oracle表格和索引在表格的頭部都曾有一個數據塊，用來管理對象所使用的剩余區塊，並為任何SQL插入聲明所創建的新數據行提供數據塊。當數據緩沖內的數據塊由於被另一個DML事務處理鎖定而無法使用的時候，緩沖區忙等待就會發生。當你需要將多個任務插入到同一個表格裡的時候，這些任務就被強制等待，而同時Oracle會在同時分派剩余的區塊，一次一個。
有了ASSM之後，Oracle宣稱顯著地提高了DML並發操作的性能，因為（同一個）位圖的不同部分可以被同時使用，這樣就消除了尋找剩余空間的串行化。根據Oracle的測試結果，使用位圖freelist會消除所有分段頭部（對資源）的爭奪，還能獲得超快的並發插入操作。
盡管ASSM顯示出了令人激動的特性並能夠簡化Oracle DBA的工作，但是Oracle9i的位圖分段管理還是有一些局限性的：
· 一旦DBA被分配之後，它就無法控制tablespace內部的獨立表格和索引的存儲行為。
· 你不能夠使用ASSM創建臨時的tablespace。這是由排序時臨時分段的短暫特性所決定的。
· 只有本地管理的tablespace才能夠使用位圖分段管理。
· 使用超高容量的DML（例如INSERT、UPDATE和DELETE等）的時候可能會出現性能上的問題，但是在最新的版本上如9204以上，ASSM也開始了被廣泛的應用。
<!--[if !supportLists]-->二、<!--[endif]-->ASSM到底是怎麼回事，表是怎麼結構的呢？
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
關鍵字：
ASSM，自動段管理
BMB Segment 位圖段管理
1、我們先創建一個本地管理的表空間，采用段自動管理方式
Create tablespace demo
datafile '/ora01/oem/demo01.dbf '
size 50m
EXTENT MANAGEMENT LOCAL
SEGMENT SPACE MANAGEMENT AUTO;
2、創建同樣一個表
SQL> create table demotab ( x number ) tablespace demo
storage (initial 1000K);
Table created
SQL> select t.table_name,t.initial_extent,t.next_extent,t.pct_free,t.pct_used from user_tables t where t.table_name = 'DEMOTAB';
TABLE_NAME INITIAL_EXTENT NEXT_EXTENT PCT_FREE PCT_USED
------------------------------ -------------- ----------- ---------- ----------
DEMOTAB 1024000 10
可以看到，NEXT_EXTENT與PCT_USED都為空。
3、執行該過程，檢查表的初始狀態
SQL> exec show_space('demotab');
Total Blocks............................128
Total Bytes.............................1048576
Unused Blocks...........................125
Unused Bytes............................1024000
Last Used Ext FileId....................7
Last Used Ext BlockId...................8
Last Used Block.........................3
從這裡我們能看到一些該表的特性，其中最引人注意的就是表頭了，占用了三個塊的大小。
另外一個注意的地方就是該表從第8個塊開始，但是實際上這裡是錯誤的，應當是從第9個塊開始，文件頭占用了64K的空間等於8個塊。
我們從dba_extent中也能看到這樣的信息，實際上是從第9個塊開始的。
SQL> select t.segment_name,t.extent_id,t.block_id from dba_extents t where t.segment_name = 'DEMOTAB';
SEGMENT_NAME EXTENT_ID BLOCK_ID
-------------------------------------------------------------------------------- ---------- ----------
DEMOTAB 0 9
DEMOTAB 1 17
……
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
4、我直接開始分析第9，10，11個塊（段頭）
SQL> alter system dump datafile 7 block 9;
System altered
SQL> alter system dump datafile 7 block 10;
System altered
SQL> alter system dump datafile 7 block 11;
System altered
Start dump data blocks tsn: 6 file#: 7 minblk 9 maxblk 9
buffer tsn: 6 rdba: 0x06800009 (7/9)
scn: 0x0000.00181a2c seq: 0x01 flg: 0x04 tail: 0x1a2c2001
frmt: 0x02 chkval: 0x30a6 type: 0x20=FIRST LEVEL BITMAP BLOCK
Dump of First Level Bitmap Block
--------------------------------
nbits : 4 nranges: 2 parent dba: 0x0680000a poffset: 0
unformatted: 13 total: 16 first useful block: 3
owning instance : 1
instance ownership changed at
Last successful Search
Freeness Status: nf1 0 nf2 0 nf3 0 nf4 0
Extent Map Block Offset: 4294967295
First free datablock : 3
Bitmap block lock opcode 0
Locker xid: : 0x0000.000.00000000
Highwater:: 0x0680000c ext#: 0 blk#: 3 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
HWM Flag: HWM Set
--------------------------------------------------------
DBA Ranges :
--------------------------------------------------------
0x06800009 Length: 8 Offset: 0
0x06800011 Length: 8 Offset: 8
0:Metadata 1:Metadata 2:Metadata 3:unformatted
4:unformatted 5:unformatted 6:unformatted 7:unformatted
8:unformatted 9:unformatted 10:unformatted 11:unformatted
12:unformatted 13:unformatted 14:unformatted 15:unformatted
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 9 maxblk 9
Start dump data blocks tsn: 6 file#: 7 minblk 10 maxblk 10
buffer tsn: 6 rdba: 0x0680000a (7/10)
scn: 0x0000.00181a39 seq: 0x01 flg: 0x04 tail: 0x1a392101
frmt: 0x02 chkval: 0x2738 type: 0x21=SECOND LEVEL BITMAP BLOCK
Dump of Second Level Bitmap Block
number: 8 nfree: 8 ffree: 0 pdba: 0x0680000b
opcode:0
xid:
L1 Ranges :
--------------------------------------------------------
0x06800009 Free: 5 Inst: 1
0x06800019 Free: 5 Inst: 1
0x06800029 Free: 5 Inst: 1
0x06800039 Free: 5 Inst: 1
0x06800049 Free: 5 Inst: 1
0x06800059 Free: 5 Inst: 1
0x06800069 Free: 5 Inst: 1
0x06800079 Free: 5 Inst: 1
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 10 maxblk 10
Start dump data blocks tsn: 6 file#: 7 minblk 11 maxblk 11
buffer tsn: 6 rdba: 0x0680000b (7/11)
scn: 0x0000.00181a3d seq: 0x01 flg: 0x04 tail: 0x1a3d2301
frmt: 0x02 chkval: 0x4904 type: 0x23=PAGETABLE SEGMENT HEADER
Extent Control Header
-----------------------------------------------------------------
Extent Header:: spare1: 0 spare2: 0 #extents: 16 #blocks: 128
last map 0x00000000 #maps: 0 offset: 2716
Highwater:: 0x0680000c ext#: 0 blk#: 3 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
Unlocked
--------------------------------------------------------
Low HighWater Mark :
Highwater:: 0x0680000c ext#: 0 blk#: 3 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
Level 1 BMB for High HWM block: 0x06800009
Level 1 BMB for Low HWM block: 0x06800009
--------------------------------------------------------
Segment Type: 1 nl2: 1 blksz: 8192 fbsz: 0
L2 Array start offset: 0x00001434
First Level 3 BMB: 0x00000000
L2 Hint for inserts: 0x0680000a
Last Level 1 BMB: 0x06800079
Last Level II BMB: 0x0680000a
Last Level III BMB: 0x00000000
Map Header:: next 0x00000000 #extents: 16 obj#: 29929 flag: 0x20000000
Extent Map
-----------------------------------------------------------------
0x06800009 length: 8
0x06800011 length: 8
0x06800019 length: 8
0x06800021 length: 8
0x06800029 length: 8
0x06800031 length: 8
0x06800039 length: 8
0x06800041 length: 8
0x06800049 length: 8
0x06800051 length: 8
0x06800059 length: 8
0x06800061 length: 8
0x06800069 length: 8
0x06800071 length: 8
0x06800079 length: 8
0x06800081 length: 8
Auxillary Map
--------------------------------------------------------
Extent 0 : L1 dba: 0x06800009 Data dba: 0x0680000c
Extent 1 : L1 dba: 0x06800009 Data dba: 0x06800011
Extent 2 : L1 dba: 0x06800019 Data dba: 0x0680001a
Extent 3 : L1 dba: 0x06800019 Data dba: 0x06800021
Extent 4 : L1 dba: 0x06800029 Data dba: 0x0680002a
Extent 5 : L1 dba: 0x06800029 Data dba: 0x06800031
Extent 6 : L1 dba: 0x06800039 Data dba: 0x0680003a
Extent 7 : L1 dba: 0x06800039 Data dba: 0x06800041
Extent 8 : L1 dba: 0x06800049 Data dba: 0x0680004a
Extent 9 : L1 dba: 0x06800049 Data dba: 0x06800051
Extent 10 : L1 dba: 0x06800059 Data dba: 0x0680005a
Extent 11 : L1 dba: 0x06800059 Data dba: 0x06800061
Extent 12 : L1 dba: 0x06800069 Data dba: 0x0680006a
Extent 13 : L1 dba: 0x06800069 Data dba: 0x06800071
Extent 14 : L1 dba: 0x06800079 Data dba: 0x0680007a
Extent 15 : L1 dba: 0x06800079 Data dba: 0x06800081
--------------------------------------------------------
Second Level Bitmap block DBAs
--------------------------------------------------------
DBA 1: 0x0680000a
End dump data blocks tsn: 6 file#: 7 minblk 11 maxblk 11
從這裡，我們能獲得什麼信息？這個是很重要的。
分析塊9，這個塊叫FIRST LEVEL BITMAP BLOCK。我們可以看到，這裡保留了16個塊的信息（注意，不是16個區間的信息），它記錄的是塊的空間使用信息，開始16個塊中間有3個塊是Metadata類型（塊9,10,11），這部分塊就是以下將要說明的位圖塊與段頭塊，因為不能存放數據，所以標記為Metadata類型。除此之外，其它的都是未使用的數據塊類型為unformatted，有13個。
問題？為什麼這裡只保留16個塊的信息呢？這需要我們進一步研究（往下看）。
分析塊10，叫SECOND LEVEL BITMAP BLOCK。這個就比較有意思了，記錄了可能出現的類似於塊9的塊出現的地址(DBA)。剛才在上面不是說了嗎，塊9只能記錄16個塊的信息，那16個塊之後的信息怎麼辦？BMB段采用了分布的策略，在第25個塊的地方，Oracle將增加一個新的塊用來記錄下16個塊（等會兒看測試），那麼塊10記錄的就是這些塊的地址了，如：
0x06800019 Free: 5 Inst: 1 代表下一個塊的地址是19（十六進制），其實是就是十進制的25。那麼我們想象，再下一個是25+16=41。應當是十六進制的29，再查看塊10的內容，大家可以知道這個塊的作用了吧。
再看塊11，是該表的段頭，這裡記錄了表的區間地圖，包括表段的16個區間的分布地址，如果沒有創建表，是沒有該塊的，這個塊與ASSM位圖塊本身沒有多大關系，在每個段的頭部都會有一個，因為這個是該表空間的第一個段，所以位置放在了塊11。
可以看到其實在ASSM的表裡面，取消了原來的freelist，其實增加了很多塊來管理塊的數據，這些塊不再分布在塊的頭部，而是分布在表的內部，每隔16個塊（這個數目與不同的環境可能有差別），就有一個塊來記錄下16個塊的數據保留的情況。

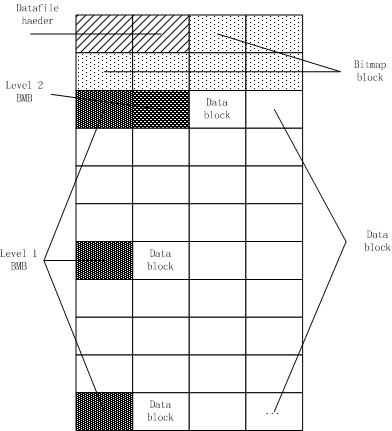

位圖數據的級別可以分為三個級別，當存在一個或多個一級位圖塊（如塊9，19）的時候，將由二級位圖（如塊10）塊來保存一級位圖塊的地址，同理，一個二級位圖塊不夠使用而出現多個二級位圖塊的時候，將由三級位圖塊來保存二級位圖塊的地址（類似索引結構，由於三級位圖塊的出現需要很多數據塊，所以這裡不討論三級位圖塊）。整個位圖數組的結構形成一個樹狀結構，有利於Oracle跟蹤所有的位圖數據塊的位置。
附圖：
<!--[endif]-->
<!--[if !supportLists]-->三、 <!--[endif]-->我們開始插入數據，進一步說明情況。
SQL>insert into demotab
select rownum from dba_objects;
28985 rows inserted;
然後我們運行
SQL> exec show_space('demotab');
Total Blocks............................128
Total Bytes.............................1048576
Unused Blocks...........................72
Unused Bytes............................589824
Last Used Ext FileId....................26
Last Used Ext BlockId...................56
Last Used Block.........................8
這裡有一個新的過程，用於專門分析自動段管理的段中的塊的組成
declare
v_unformatted_blocks number;
v_unformatted_bytes number;
v_fs1_blocks number;
v_fs1_bytes number;
v_fs2_blocks number;
v_fs2_bytes number;
v_fs3_blocks number;
v_fs3_bytes number;
v_fs4_blocks number;
v_fs4_bytes number;
v_full_blocks number;
v_full_bytes number;
begin
dbms_space.space_usage ('SYS', 'DEMOTAB', 'TABLE', v_unformatted_blocks,
v_unformatted_bytes, v_fs1_blocks, v_fs1_bytes, v_fs2_blocks, v_fs2_bytes,
v_fs3_blocks, v_fs3_bytes, v_fs4_blocks, v_fs4_bytes, v_full_blocks, v_full_bytes);
dbms_output.put_line('Unformatted Blocks = '||v_unformatted_blocks);
dbms_output.put_line('FS1 Blocks = '||v_fs1_blocks);
dbms_output.put_line('FS2 Blocks = '||v_fs2_blocks);
dbms_output.put_line('FS3 Blocks = '||v_fs3_blocks);
dbms_output.put_line('FS4 Blocks = '||v_fs4_blocks);
dbms_output.put_line('Full Blocks = '||v_full_blocks);
end;/
Unformatted Blocks = 0
FS1 Blocks = 1
FS2 Blocks = 0
FS3 Blocks = 0
FS4 Blocks = 6
Full Blocks = 43
PL/SQL procedure successfully completed
在這裡
FS1表示0-25%空閒空間的塊
FS2表示25-50%空閒空間的塊
FS3表示50-75%空閒空間的塊
FS4表示 75-100%空閒空間的塊
這裡我們能看到什麼呢？
可以看到的是，
Total Blocks............................128
Unused Blocks...........................72
就是說，我們這次插入用了56個塊。
但是看下面的數據，也就是數據塊只有1+6+43=50個，還有6個的差別在哪裡呢？我們已知的就是段頭有3個，那還有3個應當就是分布在表中的位圖塊了（假定）。我們進一步分析。
用了56個塊，其實就是7個區間，7個區間，每個位圖塊只能管理16個塊（2個區間），這裡應當用到了4個位圖塊才能夠管理過來，4個中有一個屬於段頭的3個，那正好是50+3+3=56了。我們進一步分析。
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
再看那段頭變成什麼樣了？
Start dump data blocks tsn: 6 file#: 7 minblk 9 maxblk 9
buffer tsn: 6 rdba: 0x06800009 (7/9)
scn: 0x0000.0018b7ca seq: 0x2d flg: 0x00 tail: 0xb7ca202d
frmt: 0x02 chkval: 0x0000 type: 0x20=FIRST LEVEL BITMAP BLOCK
Dump of First Level Bitmap Block
--------------------------------
nbits : 4 nranges: 2 parent dba: 0x0680000a poffset: 0
unformatted: 0 total: 16 first useful block: 3
owning instance : 1
instance ownership changed at 08/19/2003 10:41:42
Last successful Search 08/19/2003 10:41:42
Freeness Status: nf1 0 nf2 0 nf3 0 nf4 0
Extent Map Block Offset: 4294967295
First free datablock : 16
Bitmap block lock opcode 0
Locker xid: : 0x0000.000.00000000
Highwater:: 0x00000000 ext#: 0 blk#: 0 ext size: 0
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
HWM Flag: Not Set
--------------------------------------------------------
DBA Ranges :
--------------------------------------------------------
0x06800009 Length: 8 Offset: 0
0x06800011 Length: 8 Offset: 8
0:Metadata 1:Metadata 2:Metadata 3:FULL
4:FULL 5:FULL 6:FULL 7:FULL
8:FULL 9:FULL 10:FULL 11:FULL
12:FULL 13:FULL 14:FULL 15:FULL
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 9 maxblk 9
Start dump data blocks tsn: 6 file#: 7 minblk 10 maxblk 10
buffer tsn: 6 rdba: 0x0680000a (7/10)
scn: 0x0000.0018b7cb seq: 0x07 flg: 0x00 tail: 0xb7cb2107
frmt: 0x02 chkval: 0x0000 type: 0x21=SECOND LEVEL BITMAP BLOCK
Dump of Second Level Bitmap Block
number: 8 nfree: 5 ffree: 3 pdba: 0x0680000b
opcode:0
xid:
L1 Ranges :
--------------------------------------------------------
0x06800009 Free: 1 Inst: 1
0x06800019 Free: 1 Inst: 1
0x06800029 Free: 1 Inst: 1
0x06800039 Free: 5 Inst: 1
0x06800049 Free: 5 Inst: 1
0x06800059 Free: 5 Inst: 1
0x06800069 Free: 5 Inst: 1
0x06800079 Free: 5 Inst: 1
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 10 maxblk 10
Start dump data blocks tsn: 6 file#: 7 minblk 11 maxblk 11
buffer tsn: 6 rdba: 0x0680000b (7/11)
scn: 0x0000.0018b7cb seq: 0x03 flg: 0x00 tail: 0xb7cb2303
frmt: 0x02 chkval: 0x0000 type: 0x23=PAGETABLE SEGMENT HEADER
Extent Control Header
-----------------------------------------------------------------
Extent Header:: spare1: 0 spare2: 0 #extents: 16 #blocks: 128
last map 0x00000000 #maps: 0 offset: 2716
Highwater:: 0x06800041 ext#: 6 blk#: 8 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 50
mapblk 0x00000000 offset: 6
Unlocked
--------------------------------------------------------
Low HighWater Mark :
Highwater:: 0x0680000c ext#: 0 blk#: 3 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
Level 1 BMB for High HWM block: 0x06800039
Level 1 BMB for Low HWM block: 0x06800009
--------------------------------------------------------
Segment Type: 1 nl2: 1 blksz: 8192 fbsz: 0
L2 Array start offset: 0x00001434
First Level 3 BMB: 0x00000000
L2 Hint for inserts: 0x0680000a
Last Level 1 BMB: 0x06800079
Last Level II BMB: 0x0680000a
Last Level III BMB: 0x00000000
Map Header:: next 0x00000000 #extents: 16 obj#: 29929 flag: 0x20000000
Extent Map
-----------------------------------------------------------------
0x06800009 length: 8
0x06800011 length: 8
0x06800019 length: 8
0x06800021 length: 8
0x06800029 length: 8
0x06800031 length: 8
0x06800039 length: 8
0x06800041 length: 8
0x06800049 length: 8
0x06800051 length: 8
0x06800059 length: 8
0x06800061 length: 8
0x06800069 length: 8
0x06800071 length: 8
0x06800079 length: 8
0x06800081 length: 8
Auxillary Map
--------------------------------------------------------
Extent 0 : L1 dba: 0x06800009 Data dba: 0x0680000c
Extent 1 : L1 dba: 0x06800009 Data dba: 0x06800011
Extent 2 : L1 dba: 0x06800019 Data dba: 0x0680001a
Extent 3 : L1 dba: 0x06800019 Data dba: 0x06800021
Extent 4 : L1 dba: 0x06800029 Data dba: 0x0680002a
Extent 5 : L1 dba: 0x06800029 Data dba: 0x06800031
Extent 6 : L1 dba: 0x06800039 Data dba: 0x0680003a
Extent 7 : L1 dba: 0x06800039 Data dba: 0x06800041
Extent 8 : L1 dba: 0x06800049 Data dba: 0x0680004a
Extent 9 : L1 dba: 0x06800049 Data dba: 0x06800051
Extent 10 : L1 dba: 0x06800059 Data dba: 0x0680005a
Extent 11 : L1 dba: 0x06800059 Data dba: 0x06800061
Extent 12 : L1 dba: 0x06800069 Data dba: 0x0680006a
Extent 13 : L1 dba: 0x06800069 Data dba: 0x06800071
Extent 14 : L1 dba: 0x06800079 Data dba: 0x0680007a
Extent 15 : L1 dba: 0x06800079 Data dba: 0x06800081
--------------------------------------------------------
Second Level Bitmap block DBAs
--------------------------------------------------------
DBA 1: 0x0680000a
End dump data blocks tsn: 6 file#: 7 minblk 11 maxblk 11
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
看塊9，可以看到，段頭的三個塊沒有動。另外的13個塊都是FULL（100%充滿）狀態。
看塊10，可以看到，充分利用的位圖塊的位置是：
0x06800009 Free: 1 Inst: 1 --對應9
0x06800019 Free: 1 Inst: 1 --對應25
0x06800029 Free: 1 Inst: 1 --對應41
應當還有一個不完全利用的
0x06800039 Free: 5 Inst: 1 --對應57
下面我們證實一下
塊25的信息：
Start dump data blocks tsn: 6 file#: 7 minblk 25 maxblk 25
buffer tsn: 6 rdba: 0x06800019 (7/25)
scn: 0x0000.0018b7cb seq: 0x0e flg: 0x04 tail: 0xb7cb200e
frmt: 0x02 chkval: 0x261c type: 0x20=FIRST LEVEL BITMAP BLOCK
Dump of First Level Bitmap Block
--------------------------------
nbits : 4 nranges: 2 parent dba: 0x0680000a poffset: 1
unformatted: 0 total: 16 first useful block: 1
owning instance : 1
instance ownership changed at 08/19/2003 10:41:42
Last successful Search 08/19/2003 10:41:42
Freeness Status: nf1 0 nf2 0 nf3 0 nf4 0
Extent Map Block Offset: 4294967295
First free datablock : 16
Bitmap block lock opcode 0
Locker xid: : 0x0000.000.00000000
Highwater:: 0x00000000 ext#: 0 blk#: 0 ext size: 0
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
HWM Flag: Not Set
--------------------------------------------------------
DBA Ranges :
--------------------------------------------------------
0x06800019 Length: 8 Offset: 0
0x06800021 Length: 8 Offset: 8
0:Metadata 1:FULL 2:FULL 3:FULL
4:FULL 5:FULL 6:FULL 7:FULL
8:FULL 9:FULL 10:FULL 11:FULL
12:FULL 13:FULL 14:FULL 15:FULL
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 25 maxblk 25
塊41的信息
Start dump data blocks tsn: 6 file#: 7 minblk 41 maxblk 41
buffer tsn: 6 rdba: 0x06800029 (7/41)
scn: 0x0000.0018b7cb seq: 0x35 flg: 0x04 tail: 0xb7cb2035
frmt: 0x02 chkval: 0x260f type: 0x20=FIRST LEVEL BITMAP BLOCK
Dump of First Level Bitmap Block
--------------------------------
nbits : 4 nranges: 2 parent dba: 0x0680000a poffset: 2
unformatted: 0 total: 16 first useful block: 1
owning instance : 1
instance ownership changed at 08/19/2003 10:41:42
Last successful Search 08/19/2003 10:41:42
Freeness Status: nf1 0 nf2 0 nf3 0 nf4 0
Extent Map Block Offset: 4294967295
First free datablock : 16
Bitmap block lock opcode 0
Locker xid: : 0x0000.000.00000000
Highwater:: 0x00000000 ext#: 0 blk#: 0 ext size: 0
#blocks in seg. hdr's freelists: 0
#blocks below: 0
mapblk 0x00000000 offset: 0
HWM Flag: Not Set
--------------------------------------------------------
DBA Ranges :
--------------------------------------------------------
0x06800029 Length: 8 Offset: 0
0x06800031 Length: 8 Offset: 8
0:Metadata 1:FULL 2:FULL 3:FULL
4:FULL 5:FULL 6:FULL 7:FULL
8:FULL 9:FULL 10:FULL 11:FULL
12:FULL 13:FULL 14:FULL 15:FULL
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 41 maxblk 41
塊57的信息
Start dump data blocks tsn: 6 file#: 7 minblk 57 maxblk 57
buffer tsn: 6 rdba: 0x06800039 (7/57)
scn: 0x0000.0018b7cb seq: 0x04 flg: 0x04 tail: 0xb7cb2004
frmt: 0x02 chkval: 0x27d2 type: 0x20=FIRST LEVEL BITMAP BLOCK
Dump of First Level Bitmap Block
--------------------------------
nbits : 4 nranges: 2 parent dba: 0x0680000a poffset: 3
unformatted: 8 total: 16 first useful block: 1
owning instance : 1
instance ownership changed at 08/19/2003 10:41:42
Last successful Search 08/19/2003 10:41:42
Freeness Status: nf1 1 nf2 0 nf3 0 nf4 6
Extent Map Block Offset: 4294967295
First free datablock : 1
Bitmap block lock opcode 0
Locker xid: : 0x0000.000.00000000
Highwater:: 0x06800041 ext#: 6 blk#: 8 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 50
mapblk 0x00000000 offset: 6
HWM Flag: HWM Set
--------------------------------------------------------
DBA Ranges :
--------------------------------------------------------
0x06800039 Length: 8 Offset: 0
0x06800041 Length: 8 Offset: 8
0:Metadata 1:75-100% free 2:75-100% free 3:75-100% free
4:75-100% free 5:75-100% free 6:75-100% free 7:0-25% free
8:unformatted 9:unformatted 10:unformatted 11:unformatted
12:unformatted 13:unformatted 14:unformatted 15:unformatted
--------------------------------------------------------
End dump data blocks tsn: 6 file#: 7 minblk 57 maxblk 57
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
塊9：2個段頭+1個位圖+13個FULL
塊25：1個位圖+15個FULL
塊41：1個位圖+15個FULL
塊57：1個位圖+6個75-100% free+1個0-25% free
大家可以看到正好滿足上面的：
FS1 Blocks = 1
FS2 Blocks = 0
FS3 Blocks = 0
FS4 Blocks = 6
Full Blocks = 43
到這裡，大家也明白了
3*16+8=56了
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
最後，我們討論高水點的確定。
到這裡，大家該知道高水點的位置是多少了吧，應該是56+8（文件頭）+1=65。但是看我們的塊11，怎麼解釋這個呢？
Highwater:: 0x06800041 ext#: 6 blk#: 8 ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 50
mapblk 0x00000000 offset: 6
Unlocked
--------------------------------------------------------
Low HighWater Mark :
Highwater:: 0x0680000c ext#: 0 blk#: 3 ext size: 8
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
其中有兩個Highwater，第一個記錄了真正的高水點，H41，就是十進制65。第二個表示底的高水點，從哪裡開始，很明顯，從12（十六進制的c）個塊開始（前面是8個文件頭+3個段頭）。其實，我們從最後一個位圖塊（57）的dump中也可以看到這樣的信息
Locker xid: : 0x0000.000.00000000
Highwater:: 0x06800041 ext#: 6 blk#: 8 ext size: 8
到這裡，該明白ASSM表的組成與結構了吧。大家有興趣，可以繼續研究插入與刪除的情況，按照這個方法，應當就很簡單了
