復雜系統中的用戶權限數據庫設計解決方案

編輯:更多數據庫知識

B/S系統中的權限比C/S中的更顯的重要,C/S系統因為具有特殊的客戶端,所以訪問用戶的權限檢測可以通過客戶端實現或通過客戶端+服務器檢測實現,而B/S中,浏覽器是每一台計算機都已具備的,如果不建立一個完整的權限檢測,那麼一個“非法用戶”很可能就能通過浏覽器輕易訪問到B/S系統中的所有功能。因此B/S業務系統都需要有一個或多個權限系統來實現訪問權限檢測,讓經過授權的用戶可以正常合法的使用已授權功能,而對那些未經授權的“非法用戶”將會將他們徹底的“拒之門外”。下面就讓我們一起了解一下如何設計可以滿足大部分B/S系統中對用戶功能權限控制的權限系統。

需求陳述

不同職責的人員,對於系統操作的權限應該是不同的。優秀的業務系統,這是最基本的功能。

可以對“組”進行權限分配。對於一個大企業的業務系統來說,如果要求管理員為其下員工逐一分配系統操作權限的話,是件耗時且不夠方便的事情。所以,系統中就提出了對“組”進行操作的概念,將權限一致的人員編入同一組,然後對該組進行權限分配。

權限管理系統應該是可擴展的。它應該可以加入到任何帶有權限管理功能的系統中。就像是組件一樣的可以被不斷的重用,而不是每開發一套管理系統,就要針對權限管理部分進行重新開發。

滿足業務系統中的功能權限。傳統業務系統中,存在著兩種權限管理,其一是功能權限的管理,而另外一種則是資源權限的管理,在不同系統之間,功能權限是可以重用的,而資源權限則不能。

關於設計

借助NoahWeb的動作編程理念,在設計階段,系統設計人員無須考慮程序結構的設計,而是從程序流程以及數據庫結構開始入手。為了實現需求,數據庫的設計可謂及其重要,無論是“組”操作的概念,還是整套權限管理系統的重用性,都在於數據庫的設計。

我們先來分析一下數據庫結構:

首先,action表(以下簡稱為“權限表”),gorupmanager表(以下簡稱為“管理組表”),以及master表(以下簡稱為“人員表”),是三張實體表,它們依次記錄著“權限”的信息,“管理組”的信息和“人員”的信息。如下圖:

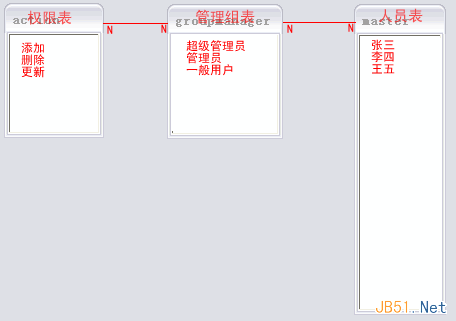

這三個表之間的關系是多對多的,一個權限可能同時屬於多個管理組,一個管理組中也可能同時包含多個權限。同樣的道理,一個人員可能同時屬於多個管理組,而一個管理組中也可能同時包含多個人員。如下圖:

由於這三張表之間存在著多對多的關系,那麼它們之間的交互,最好使用另外兩張表來完成。而這兩張表起著映射的作用,分別是“actiongroup”表(以下簡稱“權限映射表”)和“mastergroup”表(以下簡稱“人員映射表”),前者映射了權限表與管理組表之間的交互。後者映射了人員表與管理組表之間的交互。如下圖:

另外,還需要一張表來控制系統運行時左側菜單中的權限分欄,也就是“權限分欄表”,如下圖:

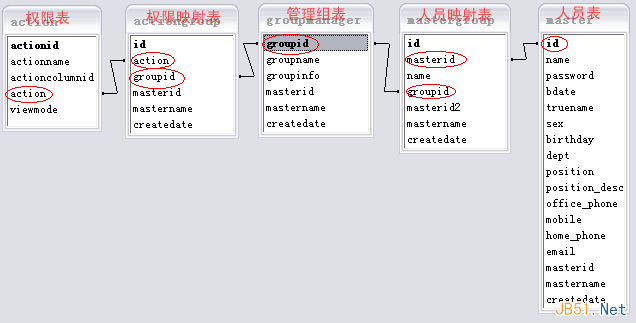

根據上面的分析,我們進行數據庫結構設計,如下圖:

  點擊這裡查看權限管理系統數據表字段設計



為了能夠進行良好的分析,我們將數據庫結構圖拆分開來,三張實體表的作用已經很清晰,現在我們來看一下兩張映射表的作用。

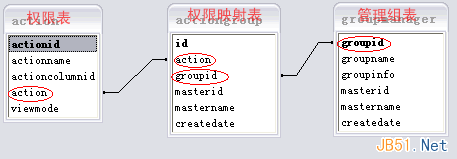

一 權限映射表 如下圖:

首先,我們來了解一下權限映射表管理組表以及權限表之間的字段關聯。

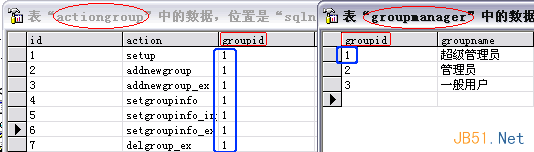

看圖中的紅圈,先看gorupid字段相關聯,這種關聯方式在實際數據庫中的表現如下圖:

如圖中所示,管理組表中“超級管理員”的groupid為1,那麼權限映射表中groupid為1的權限也就是“超級管理員”所擁有的權限。

使用groupid字段關聯,是為了查到一個管理組能夠執行的權限有哪些。但這些權限的詳細信息卻是action字段關聯所查詢到的。

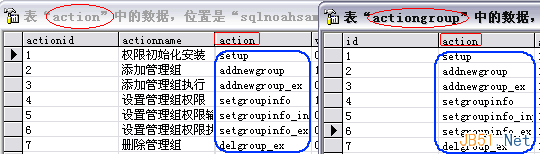

action字段相關聯在數據庫中的表現如下圖:

通過這種關聯,才查詢到權限映射表之中那些權限的詳細信息。綜合起來,我們就知道了一個管理組可以執行的權限有哪些,以及這些權限的詳細信息是什麼。

或許你會問,為什麼不使用actionid字段相關聯呢?因為:

權限表中的id字段在經過多次的數據庫操作之後可能會發生更改。

權限映射表中僅僅記錄著一個管理組可以執行的權限。

一旦權限表中的id更改,那麼權限映射表中的記錄也就更改了。

一個管理組可以執行的權限勢必將出錯,這是非常不希望的。

考慮到上面的情況,所以應該使用action字段相關聯,因為:

權限表中,id可能發生變化,而action字段卻是在任何情況下也不可能發生變化的。

權限映射表中記錄的action字段也就不會變。

一個管理組可以執行的權限就不會出錯了。

二 人員映射表 如下圖:

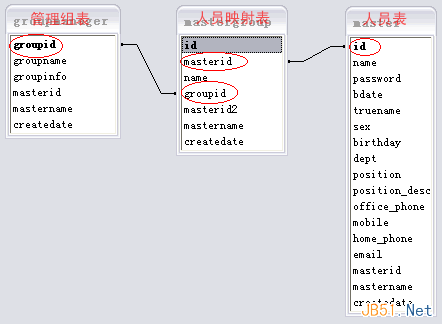

我們來了解一下人員映射表管理組表以及人員表之間的字段關聯,如下圖:

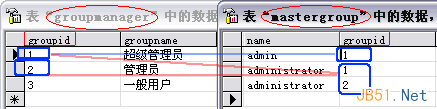

看圖中的紅圈部分,先看groupid字段關聯,這種關聯方式在數據庫中的表現如下圖:

如圖,“超級管理員”組的groupid為1,我們再看人員映射表,admin屬於超級管理員組,而administrator屬於超級管理員組,同時也屬於管理員組。

使用這種關聯方式,是為了查到一個管理組中的人員有誰。和上面一樣,人員的詳細信息是靠id字段(人員映射表中是masterid字段)關聯查詢到的。

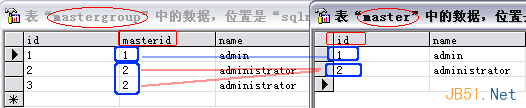

id字段(人員映射表中是masterid字段)關聯表現在數據庫中的形式如下圖:

一個人員可能同時屬於多個“管理組”,如圖中,administrator就同時屬於兩個“管理組”。所以,在人員映射表中關於administrator的記錄就會是兩條。

這種關聯方式才查詢到管理組中人員的詳細信息有哪些。綜合起來,才可以知道一個管理組中的人員有誰,以及這個人員的詳細信息。

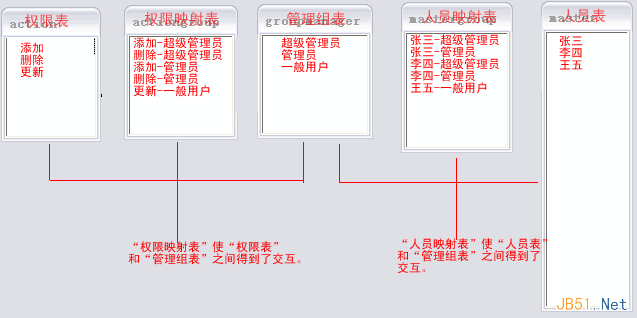

再結合上面談到的權限表權限映射表,就實現了需求中的“組”操作,如下圖:

其實,管理組表中僅僅記錄著組的基本信息,如名稱,組id等等。至於一個組中人員的詳細信息,以及該組能夠執行的權限的詳細信息,都記錄在人員表權限表中。兩張映射表才真正記錄著一個組有哪些人員,能夠執行哪些權限。通過兩張映射表的銜接,三張實體表之間的交互才得以實現,從而完成了需求中提到的“組”操作

我們再來看一下權限分欄表權限表之間的交互。這兩張表之間的字段關聯如下圖:

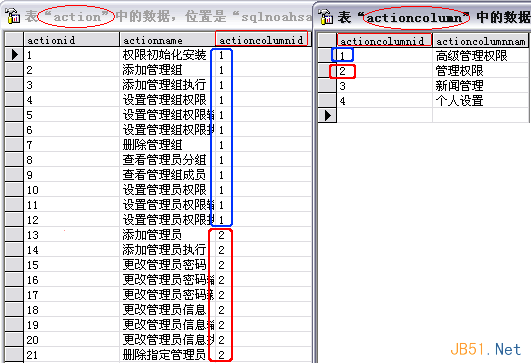

兩張表使用了actioncolumnid字段相關聯,這種關聯方式在數據庫中的表現如下圖:

如圖所示,通過這種關聯方式,我們可以非常清晰的看到權限表中的權限屬於哪個分欄。

現在,數據庫結構已經很清晰了,分配權限的功能以及“組”操作都已經實現。下面我們再來分析一下需求中提到的關於權限管理系統的重用性問題。

為什麼使用這種數據庫設計方式搭建起來的系統可以重用呢?

三張實體表中記錄著系統中的三個決定性元素。“權限”,“組”和“人”。而這三種元素可以任意添加,彼此之間不受影響。無論是那種類型的業務系統,這三個決定性元素是不會變的,也就意味著結構上不會變,而變的僅僅是數據。

兩張映射表中記錄著三個元素之間的關系。但這些關系完全是人為創建的,需要變化的時候,只是對數據庫中的記錄進行操作,無需改動結構。

權限分欄表中記錄著系統使用時顯示的分欄。無論是要添加分欄,修改分欄還是減少分欄,也只不過是操作記錄而已。

綜上所述,這樣設計數據庫,系統是完全可以重用的,並且經受得住“變更”考驗的。

總結:

此套系統的重點在於,三張實體表牢牢地抓住了系統的核心成分,而兩張映射表完美地映射出三張實體表之間的交互。其難點在於,理解映射表的工作,它記錄著關系,並且實現了“組”操作的概念。而系統總體的設計是本著可以在不同的MIS系統中“重用”來滿足不同系統的功能權限設置。

附錄:

權限管理系統數據表的字段設計

下面我們來看看權限管理系統的數據庫表設計,共分為六張表,如下圖:

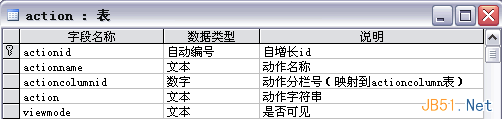

action表:

action表中記錄著系統中所有的動作,以及動作相關描述。

actioncolumn表:

actioncolumn表中記錄著動作的分欄,系統運行時,左側菜單欄提供了幾塊不同的功能,每一塊就是一個分欄,每添加一個分欄,該表中的記錄就會增加一條,相對應的,左側菜單欄中也會新增機一個欄。

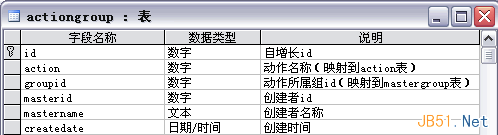

actiongroup表:

actiongroup表記錄著動作所在的組。

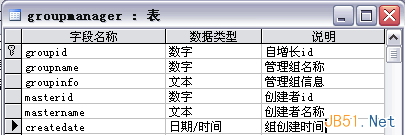

groupmanager表:

groupmanager表記錄著管理組的相關信息,每添加一個管理組,這裡的記錄就會增加一條。

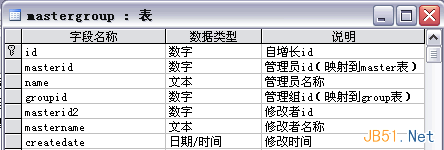

mastergroup表:

mastergroup表記錄著管理員所在的管理組,由於一名管理員可能同同時屬於多個組,所以該表中關於某一名管理員的記錄可能有多條。

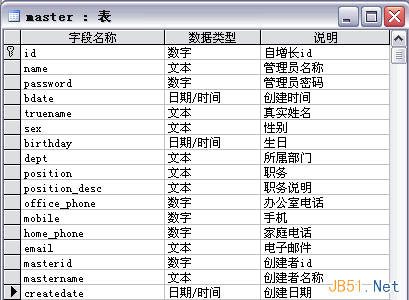

master表:

master表記錄著所有管理員的信息,每添加一個管理員,該表就會增加一條記錄。
