一、說明：
在實際項目中，主要是使用Qt開發CS程序，當然主要是客戶端。公司項目中有這個需求是實時顯示多個設備的流量曲線圖，設備將流量信息發給服務端，服務端再將信息通過Socket發給Qt客戶端,Qt客戶端通過Socket接收後實時顯示在程序的一個窗口上；這個顯示是以曲線圖的展示方式。
二、界面模型
接到這個功能需求後，使用的界面模型如下圖所示，圖示已經標示的很清楚了,我就不多詳細描述了：
三、功能分析
1、由於設備較多,超過100台,所以不可能每個設備的流量曲線都用一種顏色,因此只選擇幾種比較明顯的顏色作為設備的流量曲線顏色,每次上來一個設備,就用其中的一種顏色繪制曲線。
2、使用QSS來設置部件的樣式信息,如前景、背景、被選擇時、鼠標移動時等等。
3、用一個部件用作專門的繪制部件,該部件放在窗口中,因此安裝事件過濾器,用於重繪子部件信息，繪制曲線圖。
4、處理設備上線/下線的網絡消息以及設備主動發送的動態流量信息;處理Qt客戶端與服務端的連接/斷開事件。
四、界面效果
開發出來的最終效果圖如下所示：

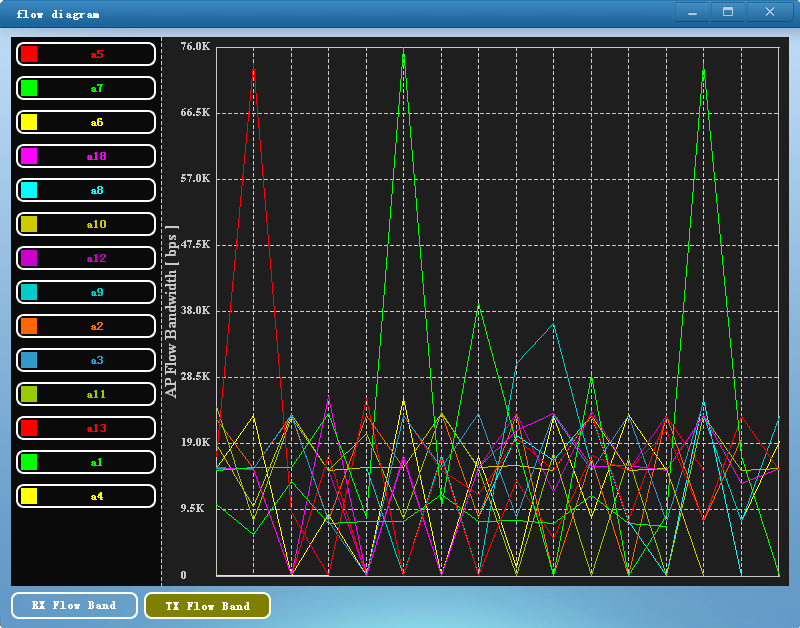

初始所有設備的流量圖如下圖

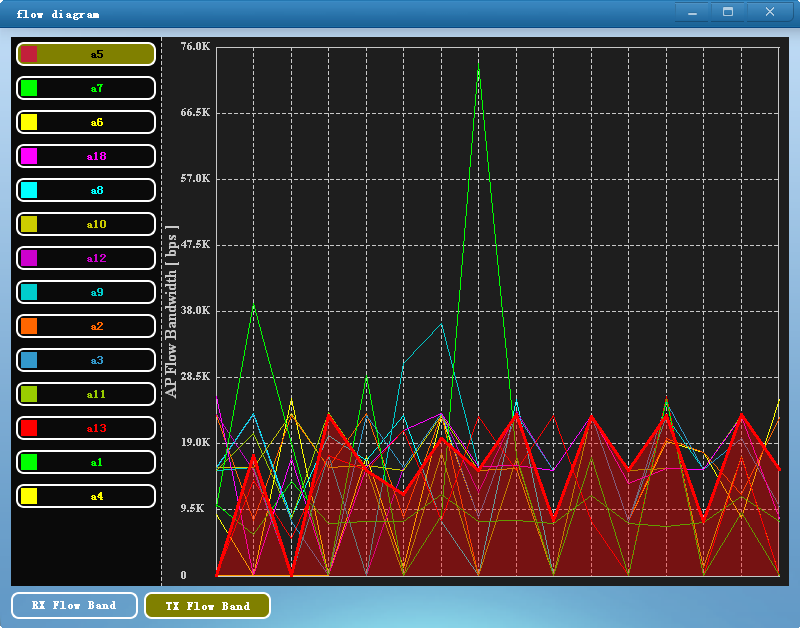

選擇設備名為a5的流量圖,其中a5設備的流量曲線加粗,背景半透明等效果如下圖

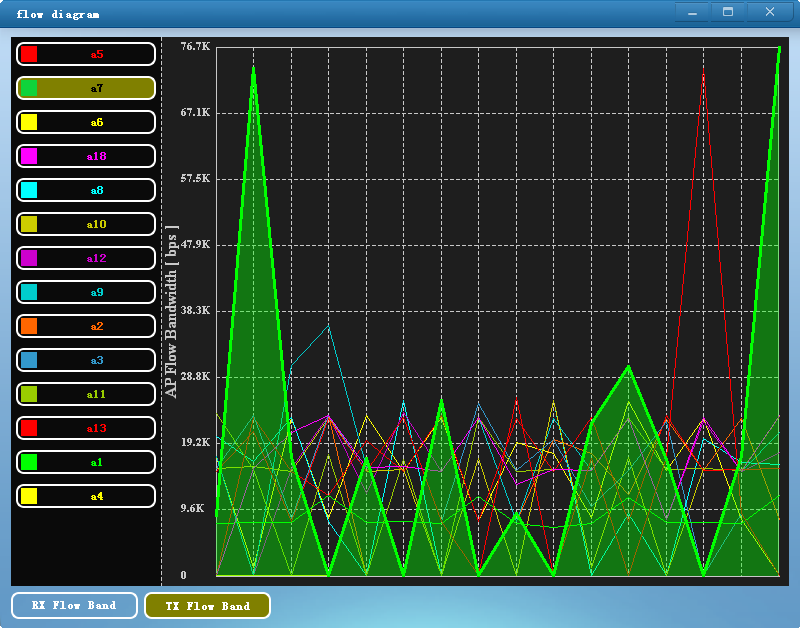

選擇設備名為a7的流量圖,其中a7設備的流量曲線加粗,背景半透明等效果如下圖
五、主要代碼
1 //消息過濾，主要用於重繪子控件，過濾Paint事件
2 bool QAPRTCurWidget::eventFilter(QObject *watched, QEvent *event)
3 {
4 if(watched==ui->widget_rxtx && event->type()==QEvent::Paint)
5 {
6 updateWidgetRTX();
7 }
8 return QFrame::eventFilter(watched,event);
9 }
1 //繪圖操作
2 void QAPRTCurWidget::updateWidgetRTX()
3 {
4 QPainter painter(ui->widget_rxtx);
5 painter.setFont(QFont("Times", 12, QFont::Bold));
6 //繪制背景顏色
7 painterBackground(painter);
8 //畫最左邊一條虛線，用於和List隔開
9 painterLeftDashLine(painter);
10 //畫縱坐標文本標識
11 updateVTextID(painter);
12 //畫縱坐標文本刻度以及橫縱坐標軸
13 updateVTextMarkAndCoord(painter);
14 //畫RX曲線
15 paintRXLineInfo(painter);
16 //畫TX曲線
17 paintTXLineInfo(painter);
18 }
1 //畫縱坐標文本刻度以及橫縱坐標軸
2 void QAPRTCurWidget::updateVTextMarkAndCoord(QPainter &painter)
3 {
4 painter.save();
5 //繪圖區間的實際高度(部件高度-頂部間隔-底部間隔)
6 int nActPaintHeight = ui->widget_rxtx->height()-INTERVAL_WIDGET_TOP-INTERVAL_WIDGET_BOTTOM;
7 //每隔的間隔高度
8 float fIntervalHeight = ((float)nActPaintHeight)/(m_nVSingleLinePointCount-1);
9 float fYPointForZero = ui->widget_rxtx->height()-INTERVAL_WIDGET_BOTTOM;
10 double dDivideValue = 0;
11 if(ui->toolButton_rxflow->isChecked())
12 {
13 dDivideValue = ((double)nRXMaxValue)/(m_nVSingleLinePointCount-1);
14 }
15 if(ui->toolButton_txflow->isChecked())
16 {
17 dDivideValue = ((double)nTXMaxValue)/(m_nVSingleLinePointCount-1);
18 }
19 for(int nIndex=0;nIndex<m_nVSingleLinePointCount;++nIndex)
20 {
21 //設置文本顏色
22 painter.setPen(TEXTCOLOR_WIDGET_PAINT);
23 //將原來的字體變小，設置為8
24 QFont objFont = painter.font();
25 objFont.setPointSize(8);
26 painter.setFont(objFont);
27 //畫文本，加3的目的是為了是其和橫線能保持中間持平
28 painter.drawText(INTERVAL_VMARK_LEFT,fYPointForZero-nIndex*fIntervalHeight+3,QCommonOP::getKMStrForBit(dDivideValue*nIndex));
29 //設置橫線顏色
30 painter.setPen(COORDCOLOR_WIDGET_PAINT);
31 //畫橫線(第一條和最後一條為實線,中間的為虛線)
32 QPen objPen = painter.pen();
33 if(0==nIndex || (m_nVSingleLinePointCount-1)==nIndex)
34 {
35 objPen.setStyle(Qt::SolidLine);
36 }
37 else
38 {
39 objPen.setStyle(Qt::DashLine);
40 }
41 painter.setPen(objPen);
42 float x1 = ui->widget_rxtx->width()-INTERVAL_WIDGET_RIGHT;
43 float y1 = fYPointForZero-nIndex*fIntervalHeight;
44 painter.drawLine(INTERVAL_HCOORD_LEFT,fYPointForZero-nIndex*fIntervalHeight,x1,y1);
45 }
46 int nActPaintWidth = ui->widget_rxtx->width()-INTERVAL_HCOORD_LEFT-INTERVAL_WIDGET_RIGHT;
47 //每隔的間隔高度--橫向:注意使用(float)nActPaintWidth)作為分子，即浮點數
48 float fIntervalWidth = ((float)nActPaintWidth)/(m_nHSingleLinePointCount-1);
49 for(int nIndex=0;nIndex<m_nHSingleLinePointCount;++nIndex)
50 {
51 QPen objPen = painter.pen();
52 if(0==nIndex || (m_nHSingleLinePointCount-1)==nIndex)
53 {
54 objPen.setStyle(Qt::SolidLine);
55 }
56 else
57 {
58 objPen.setStyle(Qt::DashLine);
59 }
60 painter.setPen(objPen);
61 int nXPoint = INTERVAL_HCOORD_LEFT+nIndex*fIntervalWidth;
62 painter.drawLine(nXPoint,INTERVAL_WIDGET_TOP,nXPoint,ui->widget_rxtx->height()-INTERVAL_WIDGET_BOTTOM);
63 }
64 painter.restore();
65 }
