S5PV210的Nand flash跟2440和6410的Nand flash配置差不多，不同的是S5PV210的功能更加強大，尤其是S5PV210的硬件ECC（本文不涉及S5PV210中Nand ECC配置）。整體上來講，S5PV210的Nand flash配置還是非常簡單的。
其實，配置一個模塊往往需要以下幾個步驟：
（1）根據原理圖，理清模塊的接線方式，對於Nand flash來說，就是看看Nand flash接到了哪些GPIO上，然後把對應的GPIO配置為Nand功能即可。
（2）閱讀S5PV210手冊，掌握相關模塊控制器的功能、操作方式及寄存器配置。
（3）閱讀模塊芯片手冊，掌握模塊的訪問控制時序。

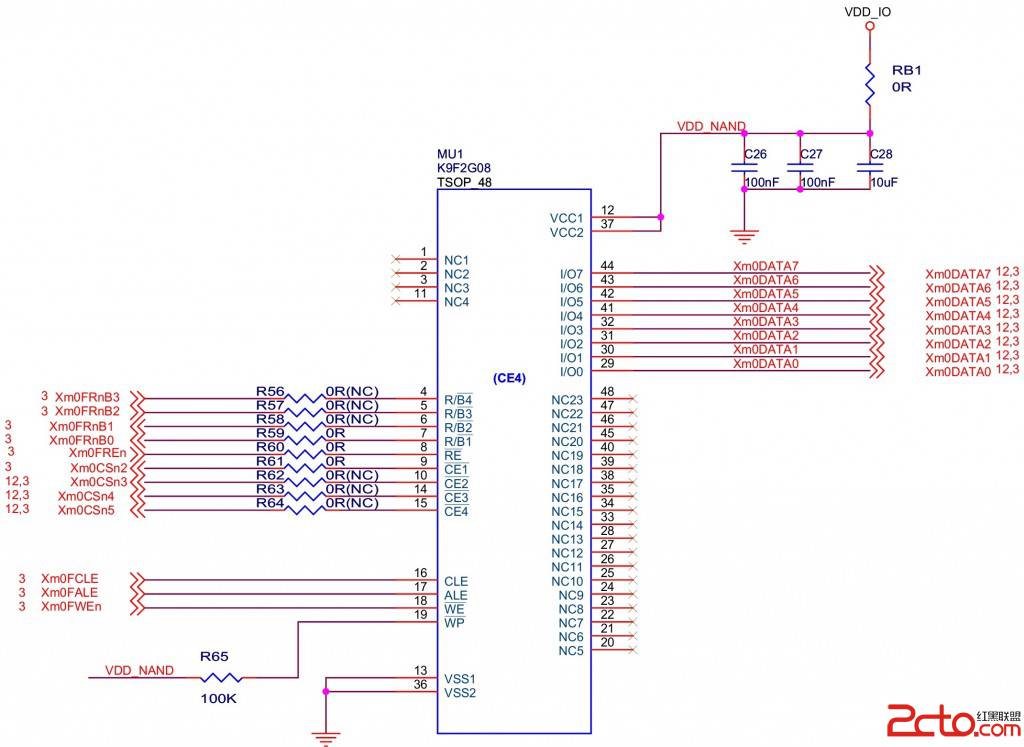

我們按照以上步驟進行配置，首先是模塊GPIO的配置，我的開發板是TQ210，Nand flash芯片是K9K8G08U0B，接線方式如下圖：
其中：
（1）Xm0FRnB0~Xm0FRnB3，Xm0FCLE，Xm0FALE，Xm0FWEn，Xm0FREn這八根腳連接到了MP0_3上，查看MP0_3控制寄存器可知，需將MP0_3CON配置為0x22222222；
（2）Xm0CSn2~Xm0CSn5四根腳連接到了MP0_1的2~5腳上，故MP0_1CON的8~23位應該配置為0x3333；
（3）Xm0DATA0~Xm0DATA7這八根腳連接到了MP0_6上，故MP0_6應該配置為0x22222222；
這樣，GPIO配置好了，接下來我們配置下Nand flash的控制寄存器，大體浏覽下Nand flash的寄存器功能後我們可以發現，如果不使用ECC功能可以只配置NFCONF和NFCONT兩個寄存器，我們的Nand flash是SLC型Nand，Page大小為2048，寫入地址需要5個周期（這些從Nand flash芯片手冊上很容易找到），故NFCONF應該配置如下：
NFCONF=(3<<23)|(1<<12)|(2<<8)|(0<<4)|(1<<1); //依次為：禁止ECC，TACLS，TWPRH0，TWPRH1，SLC、2K、5周期。
其中TACLS、TWPRH0和TWPRH1需要閱讀手冊來確定，韋東山老師講述了確定方式，但是，我配置時完全按照手冊上的最小時間設置時沒有能夠正常訪問，我是自己嘗試出來的，先將三個參數都設置為7，然後慢慢減小，最後測試出來設置為1、2、0，但是這樣不一定是最穩定的，一般來講，數值略大一些會更穩定，但是為了不影響訪問效率，這個值也不能設太大，先按照最小情況設置，當發現有讀取錯誤或其他不穩定現象時再適當提高參數值。
然後就是NFCONT寄存器，NFCONT的配置就更簡單了，我們不設置ECC，只需要設置0位和1位就可以了：
NFCONT = (1<<1)|(1<<0);//禁止片選，使能Nand
這樣，Nand flash的初始化函數就出來了：
[cpp]
void nand_init(){
NFCONF = (3<<23)|(1<<12)|(2<<8)|(0<<4)|(1<<1);
NFCONT = (1<<0)|(1<<1);
MP0_1CON &= ~(0xffff<<8);
MP0_1CON |= 0x3333<<8;
MP0_3CON = 0x22222222;
MP0_6CON = 0x22222222;
nand_reset();
}
至於nand_reset，通常是Nand flash配置完成之後就進行一次reset，這樣使Nand flash恢復到最初狀態。
這樣，Nand flash初始化好了，但是要訪問Nand flash還需要按照時序對其操作，Nand方式啟動時只需要實現Nand flash的讀操作，為此，這裡只列舉一下幾個讀相關的操作：
（1）Nand flash reset
[cpp]
static void nand_reset(){
nand_select_chip();
nand_cmd(0xff);
nand_wait();
nand_deselect_chip();
}
（2）Nand flash寫地址
[cpp]
static void nand_addr(unsigned long page_addr, unsigned long page_offset){
NFADDR = (page_offset>>0) & 0xFF;
NFADDR = (page_offset>>8) & 0x7;
NFADDR = (page_addr) & 0xFF;
NFADDR = (page_addr>>8) & 0xFF;
NFADDR = (page_addr>>16) & 0x07;
}
（3）Nand flash讀ID
[cpp]
void nand_read_id(char id[]){
int i;
nand_select_chip();
nand_cmd(0x90);
NFADDR = 0;
for (i = 0; i < 5; i++)
id[i] = nand_read();
nand_deselect_chip();
}
（4）Nand flash讀頁數據
[cpp]
void nand_read_page(unsigned char* buf, unsigned long page_addr){
int i;
nand_select_chip();
nand_cmd(0);
nand_addr(page_addr, 0);
nand_cmd(0x30);
nand_wait();
for(i = 0; i != PAGE_SIZE; ++i){
*buf++ = nand_read();
}
nand_deselect_chip();
}
上面是幾個比較重要的Nand flash讀相關的操作函數，到這裡，您自己補充一下引用到的小函數就可以正常的進行Nand flash操作了，我把我寫的代碼上傳到我的CSDN資源裡，如果需要的話可以拿去參考。另外，如果需要編寫Nand flash寫操作的代碼可以參考一下本人博客中6410的Nand flash配置部分和Nand flash的芯片手冊，原理都是相通的。
