停電分析，顧名思義，是對圖紙進行停電的邏輯分析。在電氣化線路中，一條線路是從一個電源出來，連接著很多很多的設備的，進行停電分析，有兩個重要的作用：一是看圖紙上的Shape元件是否連接正常，二是看哪些設備有電無電。通過給有電的設備一種顏色（如綠色），無電的設備一種顏色（如紅色），那麼就可以很明顯地看到通電的不同變化。
對一張Visio繪制的電氣線路圖，我們如何進行停電分析呢？下面我們看看相關的序列邏輯先。

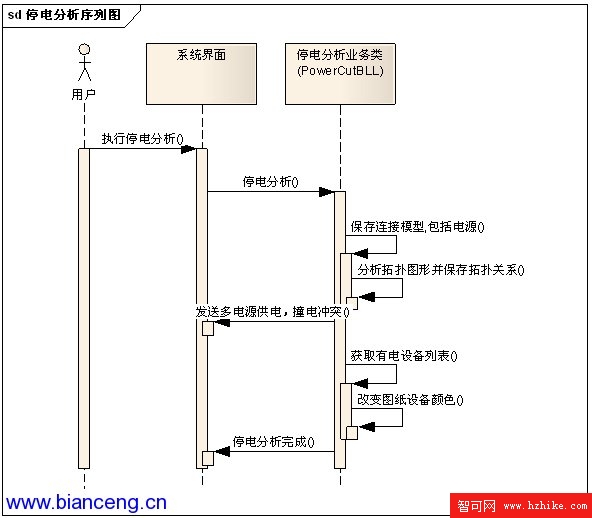

在上面的序列圖中，主要實現了這樣的思路：

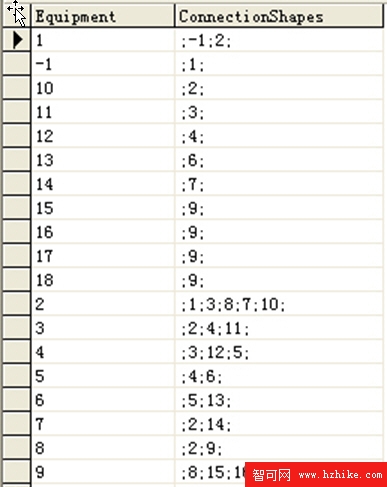

停電分析是通過保存設備相關連接信息到數據庫，以電源（如飛達）為起點，對設備信息進行線路的拓撲分析，把分析保存到數據庫中，然後獲得拓撲模型中有電的設備，對圖紙的設備顏色進行更新（有電為綠色，無電為紅色），如果撞電，則恢復所選開關的顏色。
