VC實現自繪圖形輸出到bmp文件

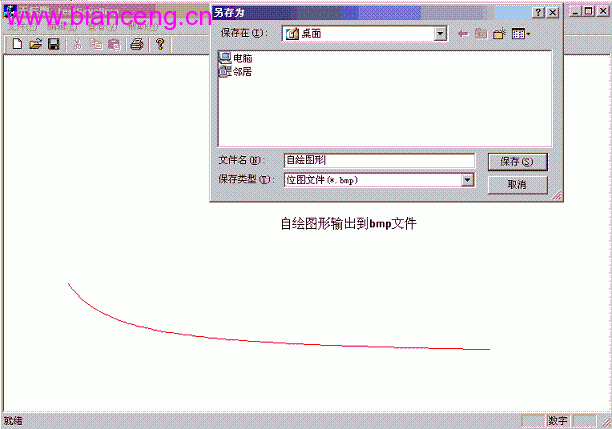

在用vc做程序時候，經常需要把輸出的文本和圖形保存到位圖文件，當然可以 有現成的控件來實現,但總不能如自己所願，還是自己動手寫吧！如下圖：

一、實現方法

要把文本和圖形保存到位圖文件，只要對掌握位圖結構有一定的了解，一切都 ok呢。先必須要創建內存設備環境，然後內存設備環境創建的DIB區域，別忘了還 要創建個CBitmap對象，CBitmap對象必須和DIB區域關聯起來，把CBitmap對象選 擇到當前設備環境，然後在當前設備環境輸出文本和圖形就可以了。

二、具體實現代碼如下

void CTestSaveBmpView::SaveAsBmp(CString filename)
{
　　//定義圖形大小
　　int iWidth = 800;
　　int iHeight = 600;
　　int iPixel = 16;
　　//圖形格式參數
　　LPBITMAPINFO lpbmih = new BITMAPINFO;
　　lpbmih->bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
　　lpbmih->bmiHeader.biWidth = iWidth;
　　lpbmih->bmiHeader.biHeight = iHeight;
　　lpbmih->bmiHeader.biPlanes = 1;
　　lpbmih->bmiHeader.biBitCount = iPixel;
　　lpbmih->bmiHeader.biCompression = BI_RGB;
　　lpbmih->bmiHeader.biSizeImage = 0;
　　lpbmih->bmiHeader.biXPelsPerMeter = 0;
　　lpbmih->bmiHeader.biYPelsPerMeter = 0;
　　lpbmih->bmiHeader.biClrUsed = 0;
　　lpbmih->bmiHeader.biClrImportant = 0;

　　//創建位圖數據
　　HDC hdc,hdcMem;
　　HBITMAP hBitMap = NULL;
　　CBitmap *pBitMap = NULL;
　　CDC *pMemDC = NULL;
　　BYTE *pBits;

　　hdc = CreateIC(TEXT("DISPLAY"),NULL,NULL,NULL);
　　hdcMem = CreateCompatibleDC(hdc);
　　hBitMap = CreateDIBSection(hdcMem,lpbmih,DIB_PAL_COLORS,(void **) &pBits,NULL,0);
　　pBitMap = new CBitmap;
　　pBitMap->Attach(hBitMap);
　　pMemDC = new CDC;
　　pMemDC->Attach(hdcMem);
　　pMemDC->SelectObject(pBitMap);
　　//
　　CRect rc(0,0,iWidth,iHeight);
　　pMemDC->SetBkMode(TRANSPARENT);
　　//添加自繪圖形
　　DrawCurve(pMemDC,rc);
　　//保存到文件並創建位圖結構
　　BITMAPFILEHEADER bmfh;
　　ZeroMemory(&bmfh,sizeof(BITMAPFILEHEADER));
　　*((char *)&bmfh.bfType) = ''B'';
　　*(((char *)&bmfh.bfType) + 1) = ''M'';
　　bmfh.bfOffBits = sizeof(BITMAPFILEHEADER) + sizeof (BITMAPINFOHEADER);
　　bmfh.bfSize = bmfh.bfOffBits + (iWidth * iHeight) * iPixel / 8;

　　TCHAR szBMPFileName[128];
　　int iBMPBytes = iWidth * iHeight * iPixel / 8;
　　strcpy(szBMPFileName,filename);
　　CFile file;
　　if(file.Open(szBMPFileName,CFile::modeWrite | CFile::modeCreate))
　　{
　　　　file.Write(&bmfh,sizeof(BITMAPFILEHEADER));
　　　　file.Write(&(lpbmih->bmiHeader),sizeof (BITMAPINFOHEADER));
　　　　file.Write(pBits,iBMPBytes);
　　　　file.Close();
　　}

　　pMemDC->DeleteDC();
　　delete pMemDC; pMemDC = NULL;
　　delete pBitMap; pBitMap = NULL;
　　delete lpbmih; lpbmih = NULL;
}
//輸出文本和圖形
void CTestSaveBmpView::DrawCurve(CDC *pDC, CRect rcClient)
{
　　//頁面背景色
　　CBrush brushCtl;
　　brushCtl.CreateSolidBrush(RGB(255,255,255));
　　pDC->Rectangle(rcClient);
　　pDC->FillRect(rcClient,&brushCtl) ;
　　brushCtl.DeleteObject();

　　CPen pen;
　　pen.CreatePen(PS_SOLID, 1, RGB(255,0,0));
　　CPen *oldPen = pDC->SelectObject(&pen);

　　double xMin = 10.00f, xMax = 100.00f;
　　double yMin = 10.00f, yMax = 200.00f;

　　double dbX1 = (xMax- xMin)/100 + xMin;
　　double dbY1 = 600/dbX1 ;
　　for (int i=1; i<100; i++) //曲線
　　{
　　　　double dbX2 = (xMax- xMin)*i/100 + xMin;
　　　　double dbY2 = 600/dbX2 ;

　　　　pDC->MoveTo(int(rcClient.left+(dbX1 - xMin)*rcClient.Width ()/(xMax- xMin)),
　　　　　　int(rcClient.bottom-(dbY1- yMin)*rcClient.Height()/(yMax- yMin)));
　　　　pDC->LineTo(int(rcClient.left+(dbX2 - xMin)*rcClient.Width ()/(xMax- xMin)),
　　　　　　int(rcClient.bottom-(dbY2- yMin)*rcClient.Height()/(yMax- yMin)));

　　　　dbX1=dbX2;
　　　　dbY1=dbY2;
　　}
　　pDC->SelectObject(oldPen);
　　pen.DeleteObject();
　　oldPen = NULL;
}
//保存的實現
void CTestSaveBmpView::OnRButtonDown(UINT nFlags, CPoint point)
{

　　CFileDialog dlg(false,NULL,NULL,OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT,
　　　　"位圖文件(*.bmp)|*.bmp|",
　　　　NULL);
　　if (dlg.DoModal()!= IDOK) return;
　　CString filename = dlg.GetFileName() + ".bmp";
　　SaveAsBmp(filename);

　　CView::OnRButtonDown(nFlags, point);
}

本文配套源碼
