C#進行Visio二次開發之Web查看Visio圖紙

前面介紹的Visio開發知識，都是基於Winform的Visio的開發知識，圖紙的展示都是基於Winform方式展示的。但很多時候，如果能夠通過Web方式可以查看最新的圖紙信息，那麼系統將更加趨向完美，你說是不是呢？

通過Web方式查看Visio圖紙實現起來也是很容易的，首先需要在IE客戶端安裝一個Visio Viewer的ActiveX控件支持（微軟提供），然後剩下來的就是編碼展示了，展示的方式和其他的ActiveX控件展示方式差不多。先看看總體的界面實現思路，讓大家有一個較好的理解後，然後我們在一步步分析如何實現。

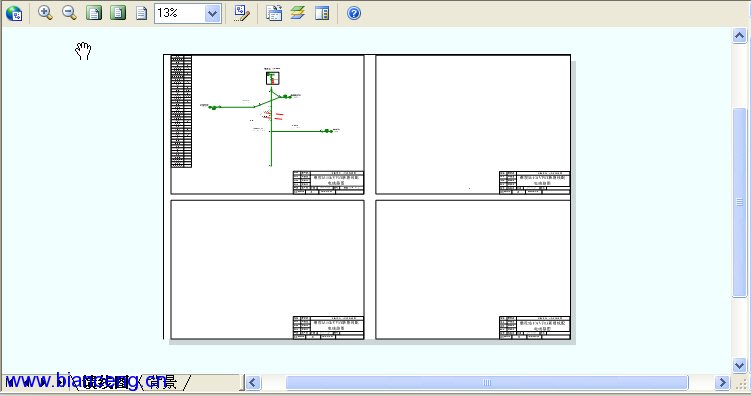

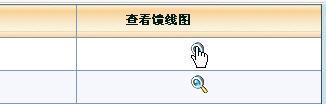

單擊查看饋線圖的按鈕後，新開一個窗口展示Visio的圖紙（是不是和Winform看到的效果差不多呢？呵呵）

下面介紹下如何實現這個功能：

1、第一個頁面的實現很簡單，你指定一個鏈接指向新的頁面（VisioContainer.aspx），該頁面包含Visio View的ActiveX控件，連接中帶一些參數過來，指明是查看那個圖紙的就OK了。

2、這個頁面（VisioContainer.aspx）實現很關鍵，在此頁面放置一個Visio Viewer的ActiveX控件，這個控件最重要的一個變量是SRC，它需要指向一個Visio的文件路徑，如果Visio圖紙是文件的話，直接賦值就可以顯示了。但是，我們的系統是基於數據庫存儲的，所有的Visio圖紙都是已二進制的方式存儲在數據庫的，那該如何實現呢？先看頁面代碼

<form id="Form1" runat="server">
        <div>
            <div align="right" style="font-size:x-small">如圖紙不能正常顯示，請<a href="http://www.cnblogs.com/Visio/Visio Viewer 2003.exe">下載安裝Visio Viewer2003</a></div>
            <object id="Viewer1" codebase="http://www.cnblogs.com/Visio/Visio Viewer 2003.exe" height="100%" width="100%"
                classid="clsid:279D6C9A-652E-4833-BEFC-312CA8887857" viewastext>
                <param name="_cx" value="31485">
                <param name="_cy" value="20373">
                <param name="BackColor" value="16777200">
                <param name="AlertsEnabled" value="-1">
                <param name="ContextMenuEnabled" value="-1">
                <param name="GridVisible" value="0">
                <param name="HighQualityRender" value="-1">
                <param name="PageColor" value="16777215">
                <param name="PageVisible" value="-1">
                <param name="PropertyDialogEnabled" value="-1">
                <param name="ScrollbarsVisible" value="-1">
                <param name="SizeGripVisible" value="-1">
                <param name="ToolbarVisible" value="-1">
                <param name="SRC" value="">
                <param name="CurrentPageIndex" value="0">
                <param name="Zoom" value="-1">
                <param name="PageTabsVisible" value="-1">
                <param name="ToolbarButtons" value="">
                <param name="ToolbarCustomizable" value="-1">
            </object>
        </div>
    </form>

其中我們需要動態指定SRC的值，因此在頁面（VisioContainer.aspx）後台代碼中動態綁定了，這裡我們使用了JavaScript的方式來加載Visio Viewer 的SRC路徑信息。

protected void Page_Load(object sender, EventArgs e)
    {
        string VisioID= Request.QueryString["VisioID"];
        StringBuilder sb = new StringBuilder();
        sb.Append("<script language='javascript'>");
        sb.AppendFormat("Form1.Viewer1.src = 'VisioFile.aspx?VisioID={0}'", System.Web.HttpUtility.UrlEncode(VisioID));
        sb.Append("</script>");
        ClientScript.RegisterStartupScript(typeof(string),"loadvisio", sb.ToString());
    }

我們通過一個新的頁面VisioFile.aspx來動態生成Visio文件，然後賦值給SRC屬性即可實現了。

VisioFile.aspx的頁面只需要實現PageLoad函數即可，如下所示

private void Page_Load(object sender, System.EventArgs e)
    {
            string VisioID = Request.QueryString["VisioID"];
            if (VisioID != null)
            {
                VisioImageRelease VisioImage = new VisioImageRelease();
                using (IDataReader dr = VisioImage.GetByVisioID(VisioID))
                {
                    dr.Read();
                    byte[] visioImage = (byte[])dr["visioImage"];
                    OutputVisioFile(visioImage);
                }
            }
    }
    /// <summary>
    /// 輸入Visio文件到流
    /// </summary>
    /// <param name="visioFile">Visio文件字節數組</param>
    private void OutputVisioFile(byte[] visioFile)
    {
        Response.ContentType = "application/vnd.ms-visio.viewer";
        Response.OutputStream.Write(visioFile, 0, visioFile.Length);
        Response.Flush();
        Response.End();
    }

這樣我們就可以實現Web端展示Visio圖紙的功能了。
