.Net Micro Framework研究—IO讀寫

試驗平台：Digi MF開發板

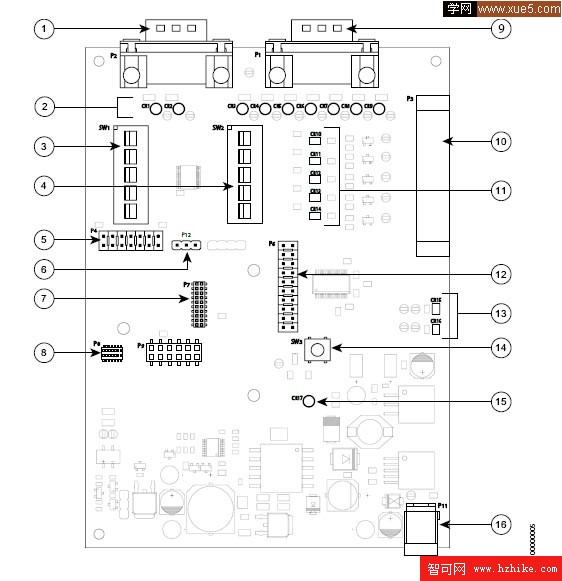

（圖MF071028001.jpg）

與IO相關的部分如下：

（3）撥碼開關SW1 （4）撥碼開關SW2 （11）GPIO燈—output （10）GPIO—input（參見下圖）

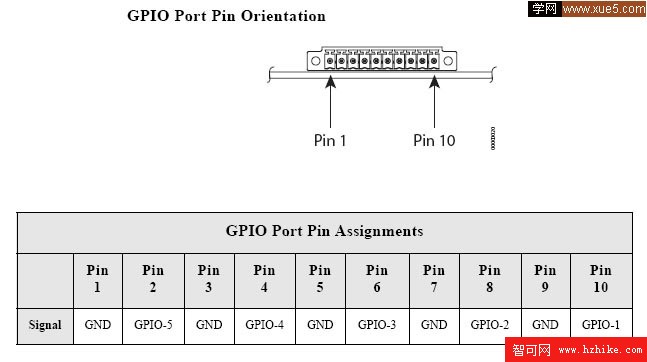

（圖MF071028003.jpg）

首先，要操作相關IO部分，必須撥碼開關SW1的撥碼全部撥到右邊，這時候GPIO有效。（SW1開關是切換串口和GPIO的）。

這時候如果你對撥碼開關SW2進行操作，你會發現，當SW2的撥碼在右邊的時候相對應GPIO燈會亮，撥到左邊則滅（這時候要保證沒有任何程序運行或有程序運行但無操作GPIO燈的指令操作）。

如果你要使用最右邊的GPIO入來控制GPIO燈，你必須使SW2的撥碼在左邊，這時候GPIO燈亮。你用一個短接線，把pin9和pin10端口短接（如上圖），這時候你發現GPIO第1個燈滅，斷開，則IO燈亮。相對應你也可以控制GPIO其它燈的亮滅。

好了，知道上面的知識，我們就可以進行相應的IO編程了。

首先我們要知道GPIO的pin，請參見下表。

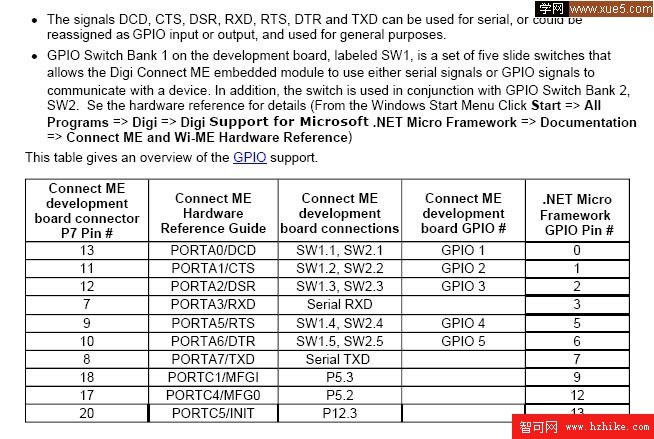

（圖MF071028002.jpg）

很遺憾，從上表得知，SW1、SW2、GPIO共用同一批GPIO Pin。

分別為0，1，2，5，6。對編程的影響就是，不能同時操作 GPIO入和GPIO出，如果強行同時操作，雖然代碼可以編譯成功，但運行時會跳出如下異常。

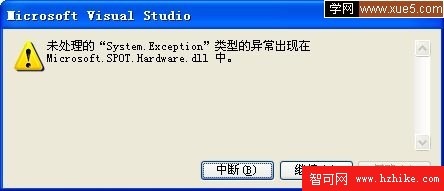

（圖MF071028004.jpg）

下面是讀IO入的代碼：

    using System;

    using System.Collections;

    using System.Net;

    using System.Net.Sockets;

    using System.Runtime.CompilerServices;

    using System.Text;

    using System.Threading;

    using Microsoft.SPOT;

    using Microsoft.SPOT.Hardware;

    using Microsoft.SPOT.Net;

    using Microsoft.SPOT.Net.NetworkInformation;

    public class DigiTest

    {

        public static void Main()

        {

            InputPort[] input = new InputPort[5];

            Cpu.Pin[] pin = new Cpu.Pin[5] { (Cpu.Pin)0, (Cpu.Pin)1, (Cpu.Pin)2, (Cpu.Pin)5, (Cpu.Pin)6 };

            for (int i = 0; i < 5; i++)

            {

                input[i] = new InputPort(pin[i], false, Port.ResistorMode.PullUp);

            }

            while (true)

            {

                Debug.Print(input[0].Read().ToString() + " " + input[1].Read().ToString() + " " + input[2].Read().ToString() + " " + input[3].Read().ToString() + " " + input[4].Read().ToString());

        Thread.Sleep(1000);

            }

        }

    }

下面是寫IO出的代碼，部署運行後你會發現，GPIO會閃爍。

    using System;

    using System.Collections;

    using System.Net;

    using System.Net.Sockets;

    using System.Runtime.CompilerServices;

    using System.Text;

    using System.Threading;

    using Microsoft.SPOT;

    using Microsoft.SPOT.Hardware;

    using Microsoft.SPOT.Net;

    using Microsoft.SPOT.Net.NetworkInformation;

    public class DigiTest

    {

        public static void Main()

        {

            OutputPort[] output = new OutputPort[5];

            Cpu.Pin[] pin = new Cpu.Pin[5] { (Cpu.Pin)0, (Cpu.Pin)1, (Cpu.Pin)2, (Cpu.Pin)5, (Cpu.Pin)6 };

            for (int i = 0; i < 5; i++)

            {

                output[i] = new OutputPort(pin[i], false);

            }

            while (true)

            {

                for (int i = 0; i < 5; i++)

                {
