ActiveReports工作總結11——麻煩的線線框框

在我使用AR的過程當中，碰到最大的困難，不是數據的組織（雖然也很麻煩），而是畫面的布局，尤其是一些奇怪的線線框框，常常會為了一些特殊的線框要求，浪費很多時間調試。

本節我就把在項目的碰到的一些常見框線問題，簡單的進行一下分析。

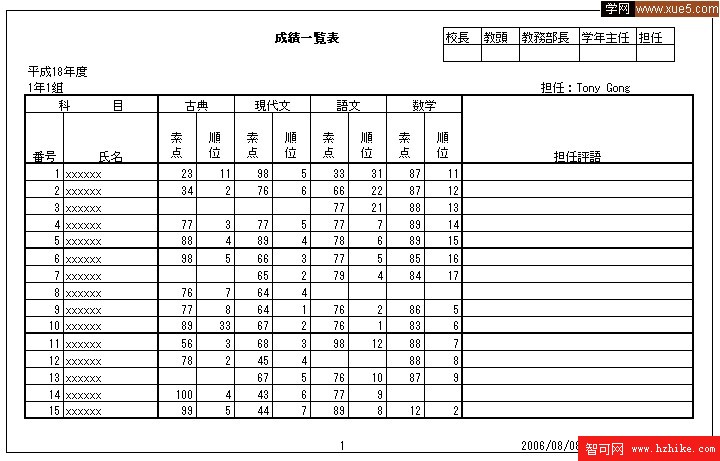

1，帳票式樣，還是上節那張帳票。

該帳票的框線要求是：3個sub模版的四周要求粗線；Detail中的紀錄，要求每5行為粗線。

2，對於一個textbox或label等控件，初始狀態是沒有邊框的（就像圖中的”成績一覽表”這個控件），為控件提供邊框，一般有2種方法。

    1）給控件設置border（right click控件，選border），這樣可以很方便的給控件設置4條邊框。

    當然，也可以代碼中控制：

        ''Set four borders.

        Me.TextBox3.Border.Style = BorderLineStyle.Solid

        ''Set the top border.

        Me.TextBox3.Border.TopStyle = BorderLineStyle.Solid



    style可以設置成虛線，實線等。粗細有普通，2倍，4倍像素（僅適用於實線）

    2）給控件四周手動畫4條line。

       你可以直接在rpt畫面上畫上4條線，然後在界面或代碼中控制他們的位置。

              當然，你也可以在代碼中直接動態生成4條line



       方法1)的好處是方便，而且一樣可以在代碼中做控制（比如加粗top line，隱藏right line等）；但同時也有一點局限性比如框線的粗細設定不夠靈活（只能1，2，4倍），對於有嚴格規定的帳票，並不適用，而且當控件比較多的話，給每個控件設置border也是挺麻煩的。

       方法2）的好處是很靈活，同時可以寫個共通方法，對整個section內的控件一次性畫線。缺點是稍微麻煩了點。

用哪種方法可以根據實際情況，圖中，右上角的教師承認欄肯定是用方法1）簡單，而下面數據區域一般用方法2），這樣比較容易控制框線。



3先確定一些概念。

       1）整個rpt上，不管是section、控件的位置，高寬，還是實際打印的printWidth都是用Inch（英寸）為單位；

       而line的weight和控件border的粗細，確是以pixels為單位的

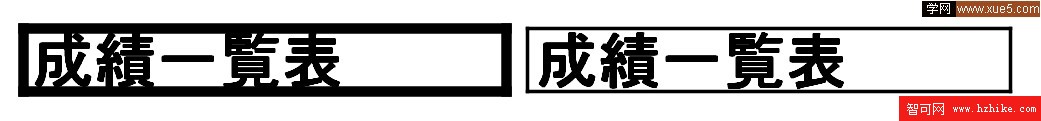

       2）不管是畫線，還是直接調整控件的border，框線的粗細都是以中點為基點，向2邊擴張或縮小的，如圖：

<!--[if !vml]-->
<!--[endif]-->

       這樣就會產生一個問題，如圖：

<!--[if !vml]-->
<!--[endif]-->

用的是方法1），由於border向2邊擴張，所以產生了字和框線重疊的問題。這在控件比較小，而框線特別粗的情況下會發生。

為了解決這個問題，我們有一種偏移控件的方法：

用方法2），把線畫在控件的外面，比如要在控件top上畫一條4單位寬的線，則就在控件上2單位高度的地方畫線，這條線會向上和向下各擴張2單位，這樣，線的下部正好和控件的頂部碰到，而又不會發生重疊的現象。當然，用這種方法的話，需要控制好控件之間的間距，否則2個控件之間的框線會互相重疊。



恩，我在這裡僅僅提供一個思路，具體怎麼做自己可以實踐一下。我下面的示例沒有用這種偏移控件的方法，只是簡單的在控件上畫線而已。

4，改造example10，改成方法2）畫線（直接在控件上畫線了，沒有去設置控件的偏移）

先把sub1,sub2,sub3上面控件的border都去掉，然後再代碼中動態生成line（示例代碼為sub1.vb）

    Private secGroupHeader1 As SectionLines

    Private secGroupHeader2 As SectionLines

    Private secDetail As SectionLines



    Public Structure SectionLines

       &nbsp;Public TopLine As Line

        Public BottomLine As Line

        Public LeftLine As Line

        Public RightLine As Line

    End Structure



    Private Sub sub1_ReportStart(ByVal sender As Object, ByVal e As System.EventArgs) Handles Me.ReportStart



        ''

        ''



        Me.secGroupHeader1 = Me.DrawLine(Me.GroupHeader1, New ARControl() {Me.lbl1})

        Me.secGroupHeader2 = Me.DrawLine(Me.GroupHeader1, New ARControl() {Me.lblID, Me.lblName})



        Me.DrawLine(Me.Detail, New ARControl() {Me.txtID, Me.txtName})



        ''

        ''

End Sub



    '''''' <summary>

    '''''' 對一排控件進行集體畫綫,不在同一排上的控件,不能一起畫

    '''''' </summary>

    '''''' <param name="section">The section.</param>

    '''''' <param name="controls">The controls.</param>

    '''''' <param name="outlineBorderWeight">外框的粗細.</param>

    '''''' <param name="inlineBorderWeight">內框的粗細.</param>

    '''''' <returns></returns>

    '''''' <remarks></remarks>

    Private Function DrawLine(ByVal section As Section, ByVal outlineBorderWeight As Single, ByVal inlineBorderWeight As Single, ByVal controls As ARControl()) As SectionLines

        If controls Is Nothing OrElse controls.Length = 0 Then

            Return Nothing

        End If



        Dim sec As New SectionLines

        Dim ln As Line



        Dim controlsNum As Int32 = controls.Length

        ''畫第一個控件到倒數第2個控件的右綫

        For iForControls As Int32 = 0 To controlsNum - 2

            ''Right line

            ln = New Line

            ln.LineWeight = inlineBorderWeight

            ln.BringToFront()

            section.Controls.Add(ln)

            With ln

                .X1 = controls(iForControls).Left + controls(iForControls).Width

                .Y1 = controls(iForControls).Top

                .X2 = .X1

                .Y2 = controls(iForControls).Top + controls(iForControls).Height

            End With

        Next



        ''畫所有控件的top綫

        ''Top line

        ln = New Line

        ln.LineWeight = outlineBorderWeight

        ln.BringToFront()

        section.Controls.Add(ln)

        With ln

          &nbsp; ''x1和x2要増加偏移量

            .X1 = controls(0).Left - 0.007F * outlineBorderWeight / 2

            .Y1 = controls(0).Top

            .X2 = controls(controlsNum - 1).Left + controls(controlsNum - 1).Width + 0.007F * outlineBorderWeight / 2

            .Y2 = .Y1

        End With

        sec.TopLine = ln



        ''畫所有控件的bottom綫

        ln = New Line

        ln.LineWeight = outlineBorderWeight

        ln.BringToFront()

        section.Controls.Add(ln)

        With ln

            ''x1和x2要増加偏移量

            .X1 = controls(0).Left - 0.007F * outlineBorderWeight / 2

            .Y1 = controls(0).Top + controls(0).Height

            .X2 = controls(controlsNum - 1).Left + controls(controlsNum - 1).Width + 0.007F * outlineBorderWeight / 2

            .Y2 = .Y1

        End With

        sec.BottomLine = ln



        ''畫最左面的left綫

        ''Left line

        ln = New Line

        ln.LineWeight = outlineBorderWeight

        ln.BringToFront()

        section.Controls.Add(ln)

        With ln

            .X1 = controls(0).Left

            .Y1 = controls(0).Top - 0.007F * outlineBorderWeight / 2

            .X2 = .X1

            .Y2 = controls(0).Top + controls(0).Height + 0.007F * outlineBorderWeight / 2

        End With

        sec.LeftLine = ln



        ''畫最右面的right綫

        ''Right line

        ln = New Line

        ln.LineWeight = outlineBorderWeight

        ln.BringToFront()

        section.Controls.Add(ln)

        With ln

            .X1 = controls(controlsNum - 1).Left + controls(controlsNum - 1).Width

            .Y1 = controls(controlsNum - 1).Top - 0.007F * outlineBorderWeight / 2

            .X2 = .X1

            .Y2 = controls(controlsNum - 1).Top + controls(controlsNum - 1).Height + 0.007F * outlineBorderWeight / 2

        End With

        sec.RightLine = ln



        Return sec

End Function

其中SectionLines 結構和DrawLine方法可以寫成共通的,sub1,sub2,sub3都會用到.

這裡定義一個SectionLines的用途是，可以對返回的四根線進行處理。

<!--[if !vml]--><!--[endif]-->

ok，效果是一樣的



5，在DrawLine方法中，已經實現了最外面的框線用粗線，裡面的框線用細線。

由於剛才定義了結構SectionLines，把畫好的線返回給了它，所以要控制線條，就很方便了。

比如sub1的GroupHeader中，”科目”的bottom線和”番號””氏名”的top線是粗線，實際需要變成細線，這種效果都可以在代碼中通過SectionLines控制，代碼：

        Me.secGroupHeader1.BottomLine.LineWeight = 1

        Me.secGroupHeader2.TopLine.LineWeight = 1

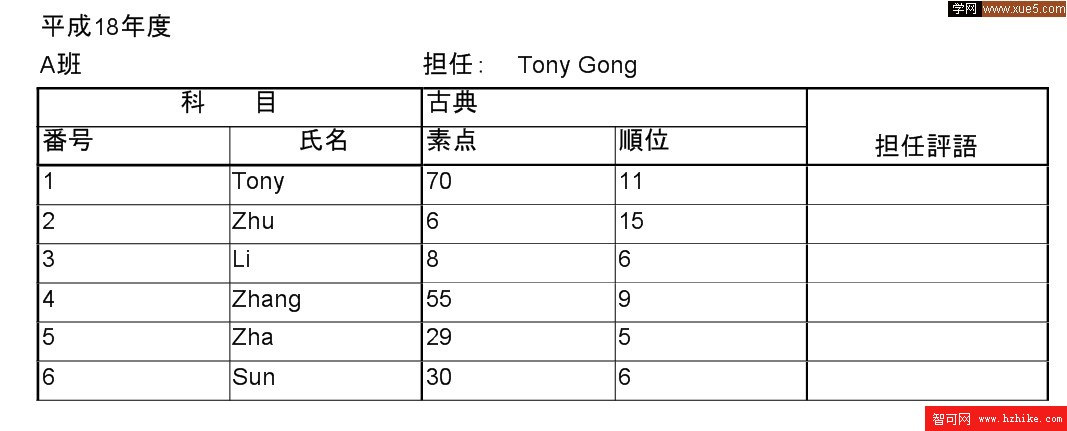

看看效果：

<!--[if !vml]-->
<!--[endif]-->

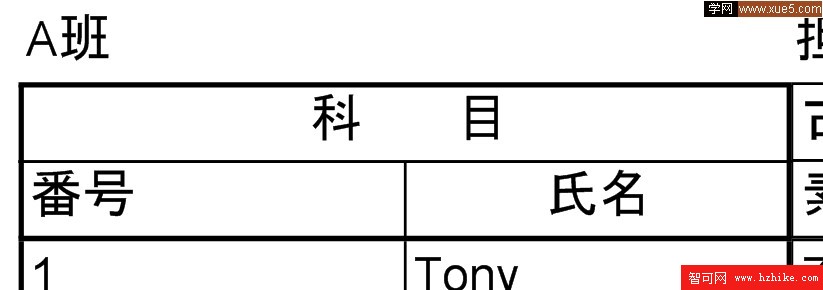

仔細看的話，會發現groupheader的bottom line 的確變粗了，但其他3根線比較奇怪，雖然向內也變粗了，但向外卻沒變粗。

這是由於我們主模版上sub1的容器設定的寬度，正好是子模版裡“科目”控件的寬度，而我現在的畫線方法是在控件的邊上畫線，線條有一半的粗細被遮掉了。

解決方法：子模版中，控件left,top，預留線粗的一半距離，然後把整個子模版的ReportWidth加上線粗的偏移量。1單位的線粗，轉換到Inch是0.007。改動的代碼如下：

    Private Sub sub1_ReportStart(ByVal sender As Object, ByVal e As System.EventArgs) Handles Me.ReportStart



       ''

       ''



        Me.lbl1.Left = 0.007

        Me.lbl1.Top = 0.007

Me.PrintWidth = Me.lblName.Left + Me.lblName.Width +0.007F



        Me.Detail.Height = Me.txtID.Top + Me.txtID.Height + 0.007F

       ''

       ''

     End Sub



    Public ReadOnly Property ReportWidth() As Single

        Get

            Return Me.txtID.Width + Me.txtName.Width + 0.007F

        End Get

End Property

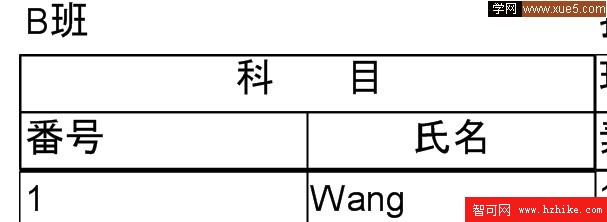

效果：

<!--[if !vml]-->
<!--[endif]-->

由於bottom和right和其他區域控件的線重疊了，所以看上去比較粗，可以把其他線隱藏掉（比如把sub2的left 線隱藏掉）

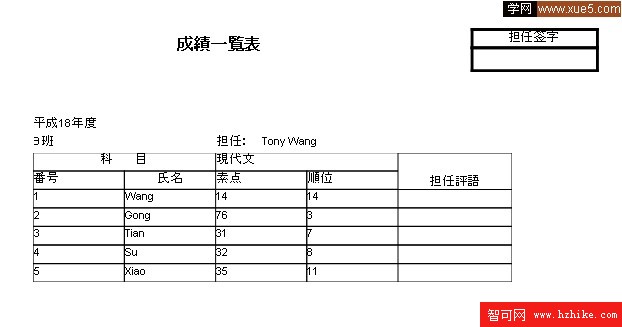

然後，用相同的方法弄好sub1的detail，以及sub2,sub3。出來這樣的效果：

<!--[if !vml]-->
<!--[endif]-->



6，整個帳票top,left,right的粗線畫好了，現在有個需求是detail中每5行畫一條粗線。

       直接給detail中控件的bottom畫粗線當然不可以，那會使得detail中每一行都變成粗線。

我們項目中的做法是：

       1）在組織數據源時，為數據源增加一個字段，用來判斷改行是印刷粗線還是細線。

比如sub1的數據源

番號

1

Tony

2

Zhu

3

Li

4

Zhang

5

Zha

6

Sun

增加一個字段，變成：

番號

氏名

LineFlag

1

Tony

0

2

Zhu

0

3

Li

0

4

Zhang

0

5

Zha

1

6

Sun

1

5的這一行印刷粗線，6由於是最後一行了，也要印刷粗線。

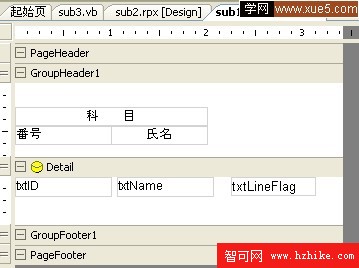

       2）數據源有了這個字段，然後在detail中放一個隱藏的textbox，邦定LineFlag

<!--[if !vml]-->
<!--[endif]-->

       3）Detail_BeforePrint事件中根據lineflag的值，來判斷是否要把該Detail下的控件的bottom線變粗

    Private Sub Detail_BeforePrint(ByVal sender As Object, ByVal e As System.EventArgs) Handles Detail.BeforePrint

        If Me.txtLineFlag.Text = "1" Then

            Me.secDetail.BottomLine.LineWeight = 2

        End If

    End Sub





4）最後的





7，這節就講到這裡。

AR裡線框的處理的確很麻煩。

不過在我們項目中，像DrawLine這種方法，以及5行粗線的方法，都做好了共通方法。而且大部分功能都寫在了基類裡，對於開發帳票的同學來說，只管調用方法就可以了，具體這些個方法是怎麼實現的，可以不用理睬。當然，為了更深的理解，有空也可以研究一下。
