ASP.NET中實時圖表的實現

編輯:.NET實例教程
在對大批量的數據進行分析比較時,最常用也是最直觀明了的表現方法莫過於繪制趨勢圖表。一般情況下,我們利用Excel制作各種類型的趨勢圖表,但它們都是基於靜態數據的,即數據是事先整理好的而不 是動態生成的。如果在網上發布,只能將繪制好的圖表以靜態GIF圖像發布,這無法從根本上滿足不同用戶對不同數據的需求。

ASP擅長服務器端的Web編程,操作後台數據庫更是它的強項。但是用ASP制作實時數據庫圖表有點困難,因為ASP本身並不支持圖表功能,只能借助第三方控件進行開發,如VB的MSChart控件。微軟推出的.NET Framework較好地解決了這個問題。微軟在.NET平台上集成了實時數據庫圖表制作組件—OWC(Microsoft Office Web Components)。通過在ASP.Net頁面中調用OWC,我們可以輕松地繪制出各種類型的實時圖表。OWC支持近50種圖表類型,包括曲線圖、折線圖、柱狀圖、面積圖、K線圖等。與MSChart相比,OWC功能強大,操作簡單。此外,由於OWC是基於服務端的,而MSChart只能應用在客戶端,因此在服務器端的web開發中,MSChart要比OWC遜色不少。

下面筆者將結合實例來具體闡述OWC在ASP.Net頁面中的應用,這個實例是筆者開發的項目《化纖產品及其原料市場分析系統》中的一個子系統,筆者在該項目中用到OWC,充分享受到了OWC的強大功能給開發工作帶來的方便。

三層結構

系統整體架構采用了B/S三層結構模式,將系統分為用戶界面層(也稱為表現層)、業務邏輯層(也稱為功能層)和數據庫服務層(也稱為數據層),開發平台則采用了.Net Framework,有效地降低了系統對客戶機的要求,避免了在客戶機上分發應用程序與版本控制的困難。

● 用戶界面層: 用戶界面采用的是ASP.NET技術。ASP.Net技術的應用增強了系統的通用性,客戶端只需安裝IE或Netscape等任一款浏覽器,無需加載任何組件。

● 業務邏輯層: 采用了.Net Framework調用OWC的技術,能夠根據用戶的要求快速取得數據庫中的數據動態生成圖表。系統能夠支持復雜的檢索條件,檢索速度快,響應時間短。

● 數據庫服務層:數據庫服務層可采用任何一款關系型數據庫。在本項目中,筆者使用的是SQL Server,它能與.NET Framework無縫集成。數據庫存取技術則采用了ADO.Net。

下文我們將著重介紹業務邏輯層的實現方法。

圖表元素簡介

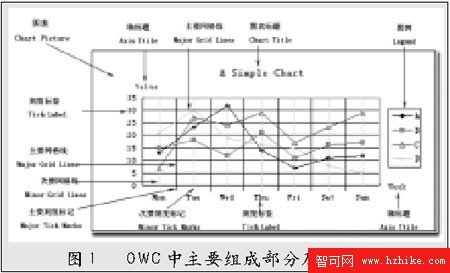

一張完整的圖表由若干個元素組成,我們必須對它們有所了解,才能隨心所欲、充分自如地對圖表進行全方位的控制,也才能更好地理解本程序。筆者制作了一張簡易的圖表,在圖中標注了程序涉及到的主要部位和元素的名稱,借此幫助讀者掌握OWC以及理解本文所引用的代碼。



使用OWC組件

在這一節裡所涉及的源代碼摘自於《化纖產品及其原料市場分析系統》,該系統在Window 2000/XP簡體中文專業版、.Net Framewrok 1 .0環境下通過。使用OWC組件的步驟如下:

1. 在當前目錄中新建一個存放圖表文件的子目錄chart,同時把對該目錄的“修改”權限賦予ASP.NET賬戶。具體步驟如下:用鼠標右鍵單擊chart目錄名,選擇“屬性”菜單項,在彈出的“Chart”屬性對話框中單擊“安全”選項卡,再單擊“添加”按鈕,找到ASP.NET賬戶,賦予“修改”權限,單擊“確定”按鈕結束。這樣,ASP.Net就可以在chart目錄中寫入圖表文件了。

2. 定義一個服務器端的Image圖像控件,該圖像的屬性imageURL將在程序末尾被指向動態生成的圖表文件,因此在這裡無需為它賦值。

< asp:image id=“imgChart” Width=“500” Height=“300” Visible=“False” Runat=“server”>< /ASP:image>

3. 添加OWC引用。

在使用OWC之前,首先必須將OWC的引用加入到“解決方案資源管理器”中。具體步驟如下:打開“解決方案資源管理器”面板,鼠標右鍵單擊“引用”,選擇“添加引用”菜單,在彈出的“添加引用”對話框中單擊“COM”卡片,找到“Microsoft Office Web Components 9.0”,單擊“選擇”和“確定”按鈕,OWC就被添加到了引用中。

4. 定義OWC空間,並在該空間中加入一個OWC圖表owcChart。

Dim owcChartSpace As OWC.ChartSpace = New OWC.ChartSpace()

Dim owcChart As OWC.WCChart = owcChartSpace.Charts.Add

5. 用SQL檢索條件進行數據庫檢索,並將檢索結果以RecordSet數據集的方式賦給owcChart。

OWC只支持RecordSet數據集,不支持DataSet數據集,因此在檢索時不能使用sqlCommand、sqlDataAdapter等對象,只能使用RecordSet對象進行檢索。

’打開connection連接

ConnADO.Open(connectionString)

RecordsetADO.ActiveConnection = ConnADO

’設置游標為靜態游標

RecordsetADO.CursorType = ADODB.CursorTypeEnum.adOpenStatic

RecordsetADO.CursorLocation = ADODB.CursorLocationEnum.adUseClIEnt

’變量strSQL中存放了標准SQL檢索條件

RecordsetADO.Open(strSQL)

然後將RecordSet數據集賦給OWC對象:

owcChartSpace.DataSource = RecordsetADO

在本例中,我們假定用SQL語句檢索出的數據共有三個字段:產品、日期和價格。這三個字段的值分別與圖表中的曲線、分類(X)軸和數值(Y)軸的數據一一對應。

6. 確定曲線類型,並確定區別不同曲線的字段名。

首先確定曲線類型為平滑曲線。

owcChart.Type = OWC.ChartChartTypeEnum.chChartTypeSmoothLine

OWC支持在同一張圖表中顯示兩條以上的曲線。因此我們必須給出區別不同曲線的依據,這個依據就是“產品”字段的取值。具體地說,“產品”字段中有幾個不同的取值,就會生成幾條不同的曲線。

owcChart.SetData(OWC.ChartDimensionsEnum.chDimSerIEsNames, 0, “產品”)

7. 確定分類(X)軸標簽與數值(Y)軸標簽所對應的字段。

首先需要定義owcSerIEs為OWC的曲線集合,然後遍歷圖表中的每一條曲線,將“日期”字段的值賦給分類(X)軸作為X軸刻度標簽,將“價格”字段的值賦給數值(Y)軸作為Y軸刻度標簽。如果我們能夠確定圖表中只有一條曲線,也可以省略遍歷的過程,但這樣無疑會降低程序的通用性。

Dim owcSeries As OWC.WCSerIEs

For Each owcSeries In owcChart.SerIEsCollection

owcSeries.SetData(OWC.ChartDimensionsEnum.chDimCategorIEs, 0, “日期”)

owcSerIEs.SetData(OWC.ChartDimensionsEnum.chDimValues, 0, “價格”)

Next

8. 對坐標軸的屬性進行設置。

這部分代碼通過對坐標軸標題的文字內容、顏色、大小、主要和次要刻度線及其標簽、主要和次要網絡線等方面的設置美化圖表。讀者如果對本段代碼中的概念有些模糊,可以參考前一部分提供的那張圖表。具體設置方法請參見以下代碼。

’先定義axis為坐標軸集合

Dim axis As OWC.WCAxis

’遍歷坐標軸集合

For Each axis In owcChart.Axes

’顯示軸標題

axis.HasTitle = True

’先對分類(X)軸進行設置

If axis.Type=OWC.ChartAxisTypeEnum.

chCategoryAxis Then

axis.HasTickLabels = True

’顯示X軸刻度標簽

axis.Position = OWC.ChartAxisPositionEnum.chAxisPositionBottom

’標簽的顯示位置

axis.Title.Font.Color =”blue”

’X軸的標題文字顏色

axis.Title.Font.Size = “9”

’X軸的標題文字大小

axis.Title.Caption = “日期范圍”

’X軸的標題文字內容

Else

’對數值(Y)軸進行設置

axis.MajorGridlines.Line.Color = “silver”

’Y軸主要網絡線的顏色

axis.MajorTickMarks = OWC.ChartTickMarkEnum.chTickMarkNone

’不顯示Y軸主要刻度標記

axis.HasTickLabels = True

’顯示Y軸刻度標簽

axis.Title.Font.Color = “blue”

’Y軸的標題文字顏色

axis.Title.Font.Size = “9”

’Y軸的標題文字大小

axis.Title.Caption=“價格(千元/噸)”

’Y軸的標題文字內容

End If

Next

9. 以GIF圖像格式輸出圖表,並將圖像文件名賦給Image控件。

’用隨機數來生成隨機文件名

Randomize()

Dim nFileNameSuffix As Integer

Dim sFileNameSuffix As String

nFileNameSuffix = 100000 * Rnd()

sFileNameSuffix = System.Convert.ToString(nFileNameSuffix)

’以GIF格式輸出圖表,大小為500*300,圖表的文件名為:polyesterprice_隨機數.gif,存放在chart子目錄中

owcChartSpace.ExportPicture(MapPath(“chart/PolyesterPrice_”) + sFileNameSuffix + “.gif”, “gif”, 500, 300)

’將Image控件的URL指向該圖表文件

imgChart.ImageUrl=“chart/PolyesterPrice_” + sFileNameSuffix + “.gif”

通過以上九個步驟,我們就完成了一個實時數據庫圖表的生成與顯示。在此需要指出的是,以上的九個步驟只是生成一張圖表必不可少的基本過程,通過設置OWC的其他屬性可以更好、更精確地控制圖表的生成與顯示方式,如圖例、線條的粗細與顏色、坐標軸刻度線及標簽的顯示頻度、網絡線等。這部分筆者不再介紹,請參見本文第四部分的源代碼。

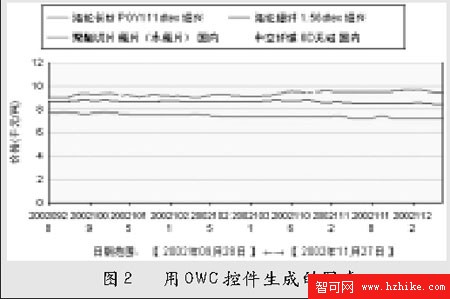

本文代碼生成的圖表效果請見下圖。

優化

上文中所有實時生成的圖表文件都存放在chart文件夾中,由於采用了隨機文件名的方式,因此這些文件不會互相覆蓋。但是如此日積月累,越來越多的文件不僅占用了硬盤空 間,也妨礙了管理,降低了性能。我們能不能在程序中自動刪除以前的圖表文件呢?答案是肯定的。我們只要在代碼文件的Page_Load()函數中放置如下一段代碼,程序運行的時候,就會自動刪除當日以前的文件。這樣,chart文件夾中存放的就總是當日生成的圖表文件,從而有效地避免了文件垃圾。

’先取得chart文件夾中的文件列表

Dim fileEntrIEs() As String = System.IO.Directory.GetFiles(MapPath(“chart”))

Dim sFile As String

’遍歷文件列表

For Each sFile In fileEntrIEs

’將文件的生成日期與系統日期相比,如果是當日以前生成的文件,刪除它

If DateTime.Compare(System.IO.File.GetCreationTime(sFile).AddDays(1), DateTime.Now) < 0 Then

System.IO.File.Delete(sFile)

End If

Next

雖然用OWC生成的圖表功能齊全,界面美觀,但它也存在著不少的缺陷。首先,OWC不支持DataSet數據集,這樣我們就無法在生成圖表的同時使用DataGrid顯示數據表,除非我們用循環依次取出Recordset記錄集中的全部數據手工生成表格,或用同樣的檢索條件對數據庫進行二次檢索,但這無疑要增加服務器的負擔。其次,在同一張圖表中繪制的曲線只能是同一種類型,或同為平滑曲線圖,或同為柱狀圖,它不能在同一張圖表中顯示不同類型的曲線。最後,在某些細節方面,如分類(X)軸的設置方面,OWC無法提供更加詳細、人性化的設置途徑。如果讀者要追求更強大的功能和更好的顯示效果,筆者向您推薦兩個專業的基於.Net的圖表控件,這兩個控件分別由Dundas和Softwarefx公司出品,都同時支持Web Form和Win Form開發,只是這兩個控件都是付費的。讀者如果有興趣,可以到它們的網站去下載DEMO版本,以親身體驗一下專業圖表控件帶來的強大功能。
