中間語言
在.NET框架中，公共語言基礎結構使用CLS來綁定不同的語言。通過要求不同的語言至少要實現CTS包含在CLS中的部分，公共語言基礎結構允許不同的語言使用.NET框架。因此，在.NET框架中，所有的語言（C#、VB.NET、Effil.NET等）最後都被轉換為了一種通用語言：微軟中間語言（Microsoft Intermediate Language，MSIL，以下簡稱IL）。
IL是一種介於高級語言和基於Intel的匯編語言的中間語言，是.NET平台的匯編語言。當用戶編譯一個.NET程序時，編譯器將源代碼翻譯成一組可以有效地轉換為本機代碼且獨立於CPU的指令。當執行這些指令時，實時編譯器將它們轉化為CPU特定的代碼。由於CLR支持多種實時編譯器，因此同一段IL代碼可以被不同的編譯器實時編譯並運行在不同的結構上。
IL包括用於加載、存儲和初始化對象以及對對象調用方法的指令，還包括用於算術和邏輯運算、控制流、直接內存訪問、異常處理和其他操作的指令。要使代碼可運行，必須先將 IL 轉換為特定於 CPU 的代碼，這通常是通過實時(JIT) 編譯器來完成的。由於CLR為它支持的每種計算機結構都提供了一種或多種JIT編譯器，因此同一組IL可以在所支持的任何結構上JIT編譯和運行。
當編譯器產生IL時，它也產生元數據。元數據描述代碼中的類型，包括每種類型的定義、每種類型的成員的簽名、代碼引用的成員和運行庫在執行時使用的其他數據。IL和元數據包含在一個可移植可執行(PE)文件中，下面重點介紹托管PE文件，以及元數據的相關知識。
1.3.1 托管PE文件
PE（Portable Execute，可移植執行體）是微軟Windows操作系統上的程序文件，常見的如EXE、DLL、OCX、SYS、COM。圖1-3展示了標准的PE/COFF文件頭部格式。

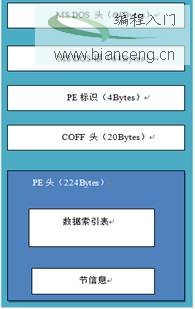

圖1-3 標准的PE/COFF文件頭部格式
MS DOS頭是DOS系統的遺傳內容，表示一個應用程序可以在DOS環境下運行。MS DOS根（stub）是一段代碼，如果Windows程序在DOS環境下運行，會給出“該程序不能在DOS環境下運行”（This program cannot be run in DOS mode）的提示。在偏移量0x3c處，MS DOS頭指向了PE標識（PE Signature）的地址。
PE標識表示該文件是一個PE文件。其值始終為00004550h，45h代表字符E，50h代表字符P。
COFF頭（COFF Header）提供了COFF或者可執行文件的最一般的信息。
PE頭（PE Header）提供了操作系統加載文件所需的信息。這對於PE文件是最重要的地方，其間包含了數據索引表和節。
關於標准PE文件的詳細內容請讀者閱讀相關資料，本節內容只關注托管PE文件的特殊信息。CLR對傳統的PE文件進行了擴展，如圖1-4所示是托管PE文件的格式。
圖1-4 托管PE文件的格式
標准的Windows PE文件頭和COFF（通用對象文件格式）頭類似，分為PE32和PE32+兩種。如果文件頭采用PE32格式，則該文件可運行在32位或64位操作系統上。如果文件頭采用PE32+格式，則該文件只能在64位的操作系統上運行。PE32 或者 PE32+ 頭也包含文件類型信息：GUI、CUI或者DLL。如果包含本地CPU代碼的模塊，則PE32或者PE32+ 頭將包含有關本地CPU代碼的相關信息。
CLR頭包含使這個模塊被托管的相關信息。這些信息包括CLR需要的版本信息、一些標識、入口方法的元數據信息、模塊的元數據位置和大小信息、資源信息、強名稱和一些其他信息。
每一個托管模塊都包含元數據表。元數據表有兩種，一種是描述源代碼中的類型描述和成員描述的元數據表，另一種是包含源代碼引用的類型描述和成員描述的元數據表。
IL代碼是編譯器編譯產生的中間代碼，程序運行時CLR負責將中間代碼編譯成本地代碼執行。
CLR頭定義在.NET Framework的CorHdr.h中，代碼如代碼清單1-4所示。
代碼清單1-4 CLR 頭定義
typedef struct IMAGE_COR20_HEADER
{
ULONG cb;
USHORT MajorRuntimeVersion;
USHORT MinorRuntimeVersion;
// Symbol table and startup information
IMAGE_DATA_DIRECTORY MetaData;
ULONG Flags;
union {
DWORD EntryPointToken;
DWORD EntryPointRVA;
};
// Binding information
IMAGE_DATA_DIRECTORY Resources;
IMAGE_DATA_DIRECTORY StrongNameSignature;
// Regular fixup and binding information
IMAGE_DATA_DIRECTORY CodeManagerTable;
IMAGE_DATA_DIRECTORY VTableFixups;
IMAGE_DATA_DIRECTORY ExportAddressTableJumps;
IMAGE_DATA_DIRECTORY ManagedNativeHeader;
} IMAGE_COR20_HEADER;
關於CLR頭中的各個字段的解釋見表1-1，後文會對PE文件中的節信息做簡要介紹，關於PE文件的詳細信息參看書後附錄中的參考書籍。

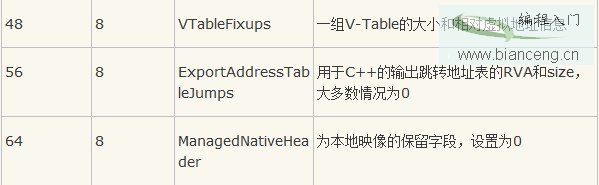

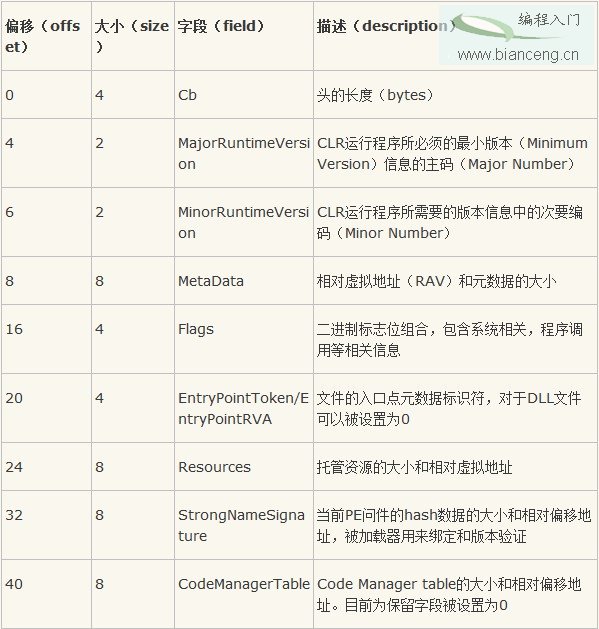

表1-1 CLR頭字段說明
查看本欄目
頭信息的主要代碼如代碼清單1-5所示。
代碼清單1-5 HelloWorld.exe 頭信息
----- DOS Header:
Magic: 0x5a4d
Bytes on last page: 0x0090
......(省略)
File addr. of COFF header: 0x0080
----- COFF/PE Headers:
Signature: 0x00004550
----- COFF Header:
Machine: 0x014c
Number of sections: 0x0003
Time-date stamp: 0x4b1b1d3a
Ptr to symbol table: 0x00000000
Number of symbols: 0x00000000
Size of optional header: 0x00e0
Characteristics: 0x0102
----- PE Optional Header (32 bit):
Magic: 0x010b
......(省略)
Directory:
......(省略)
Table:
0x00000000 [0x00000000] address [size] of Delay Load IAT:
0x00002008 [0x00000048] address [size] of CLR Header:
......(節信息，略)
Base Relocation Table
0x00002000 Page RVA
0x0000000c Block Size
0x00000002 Number of Entries
Entry 1: Type 0x3 Offset 0x000007a0
Entry 2: Type 0x0 Offset 0x00000000
Import Address Table
DLL : mscoree.dll
......(省略)
Delay Load Import Address Table
// No data.
Entry point code:
FF 25 00 20 40 00
----- CLR Header:
Header size: 0x00000048
Major runtime version: 0x0002
Minor runtime version: 0x0005
......(省略)
Metadata Header
Storage Signature:
......(省略)
Storage Header:
0x00 Flags
0x0005 Number of Streams
Stream 1:
0x0000006c Offset
0x000001e8 Size
'#~' Name
......(省略)
Stream 5:
0x00000510 Offset
0x00000130 Size
'#Blob' Name
Metadata Stream Header:
0x00000000 Reserved
0x02 Major
0x00 Minor
0x00 Heaps
0x01 Rid
0x0000000900001547 MaskValid
0x000016003325fa00 Sorted
Code Manager Table:
default
Export Address Table Jumps:
// No data.
上面代碼中涉及很多節信息，下面做簡要論述。
1. Relocation（重定位）
映像文件的.reloc節包括了Fixup表，它包含了映像文件中的所有定位項。.reloc節的RVA和大小都由PE頭的基地址重定位（Base Relocation）表目錄定義。Fixup表由定位塊組成，每個塊都包括了一個4KB頁的定位。這些塊都是4字節對齊的。
每個定位都描述了映像文件中特定地址的位置，以及操作系統加載程序在將映像文件載入內存的時候，應該如何修改這個位置上的地址。
每個定位塊都開始於兩個4字節無符號整數：頁面的RVA，這個頁面包含了需要定位的地址、塊的大小。緊隨其後的是頁面的定位項每個項都是16位寬的，其中的4個最高權重位包括了所需要的重定位類型，剩下的12位包括了頁面中重定位地址的偏移量。
為了對地址進行重定位，操作系統加載程序會計算出首選的基地址（PE頭的ImageBase字段）和實際加載映像文件的基地址之間的差異（delta）。接著根據重定位的類型，將這個delta應用到地址上。如果在首選位置加載映像文件，就不需要進行定位。
說明 Windows XP或者更新的版本都是支持CLR的操作系統，既不需要CLR的啟動Stub，也不需要IAT來調用CLR。因此，如果CLR頭標志指出映像文件是純IL（COMIMAGE_FLAGS_ ILONLY），那麼操作系統就會完全地忽略.reloc節。
2. Text（文本)
PE文件的.text節是只讀節。在托管PE文件中，它包括了元數據表、IL代碼、導入表、CLR頭、CLR非托管啟動Stub。在由IL匯編器生成的映像文件中，這個節還包括了托管資源、強簽名的散列值、調試數據以及非托管導出Stub。所以.text節是托管PE文件對傳統PE文件改變最多的地方。

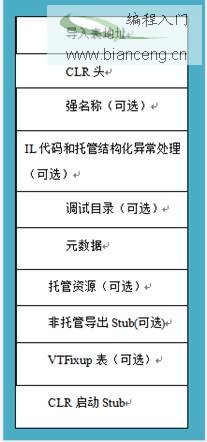

圖1-6總結了由IL匯編器生成的映像文件的.text節的通用結構。
圖1-6 .text節的通用結構
3. Data（數據）
由IL匯編器生成的映像文件的數據節（.sdata）是可讀寫的節，它包括了數據常量、V表、非托管導出表以及TLS的目錄結構。聲明為特定於線程的數據位於一個不同的節，也就是.tls節。
4. Data Constants（數據常量）
數據常量代表了靜態字段的映射，通常包括映射字段的初始化數據。
字段映射是一種使用ANSI字符串、Blob或結構來初始化靜態字段的方法。另一種初始化靜態字段的方法（對於CLR來說更正式的方法）是通過在類的構造函數中顯式地進行初始化。
一方面，映射到數據節的字段就像類型控制和垃圾收集那樣，是CLR控制機制所觸及不到的；另一方面，它是完全開放的，可以不受限制地訪問和修改。這將導致加載程序阻止特定的字段類型被映射。映射字段的類型不能包括對象引用、向量、數組或任何非公共的子結構。如果為靜態字段初始化使用類的構造函數，就不會出現這樣的問題。
5. V-Table（V表）
在純粹的托管代碼模塊中，V表用於將托管方法公開給非托管代碼來調用。V表由一些項組成，每個項又由一個或多個槽組成。V表的這些項和槽都定義在V表定位中。每個定位指定了每個項中槽的數量和寬度（4字節或8字節）。V表的每個槽都包含各個方法的元數據標記，這些元數據標記在運行期間將會替換成方法本身的地址或者封送thunk，用於提供方法的非托管入口。因為這些定位是在運行期間執行的，所以托管PE文件的V表必須駐留於可讀寫的節中。IL匯編器將這個V表放在了.sdata節中，不像VTFixup表是駐留於.text節中的。
非托管映像文件的V表完全在鏈接期間定義，並只需操作系統加載程序執行的基地址重定位。因為在執行期間不需要改變V表（例如把方法標記替換成托管映像中的地址），所以非托管映像文件可以把它們的V表放在只讀節中。
6. Unmanaged Export Table（非托管導出表）
在非托管映像文件中的非托管導出表占據一個單獨的節——.edata。在IL匯編器生成的映像文件中，非托管導出表和它引用的V表都駐留於.sdata節中。
7. Thread Local Storage（線程局部存儲）
ILAsm和VC++允許用戶定義屬於TLS的數據常量，並將靜態字段映射到這些數據常量上。TLS是一種特殊的存儲類，類中的數據對象不是棧變量而是各個獨立線程的局部變量。因此，每個線程都可以為這樣的變量維護不同的值。
TLS數據在TLS目錄中描述，IL匯編器將其放置於.sdata節中。32位映像文件的TLS目錄結構定義在Winnt.h中，如代碼清單1-6所示。
代碼清單1-6 32位映像文件的TLS目錄結構
typedef struct _IMAGE_TLS_DIRECTORY32 {
ULONG StartAddressOfRawData;
ULONG EndAddressOfRawData;
ULONG AddressOfIndex;
ULONG AddressOfCallBacks;
ULONG SizeOfZeroFill;
ULONG Characteristics;
} IMAGE_TLS_DIRECTORY32;
64位映像（IMAGE_TLS_DIRECTORY64）的TLS目錄結構是類似的，除了開頭的4個字段是8字節無符號整數（ULONGLONG），而不是4字節無符號整數（ULONG）。
TLS目錄結構的RVA和大小存儲在PE頭的第10個數據目錄（TLS）中。構成了TLS模板的TLS數據常量，駐留於映像文件的.tls節中。
8. Resources(資源)
在托管PE文件中可以嵌入兩種不同的資源：特定於平台的非托管資源和特定於CLR的托管資源。它們駐留於托管映像文件的不同節，並通過不同的API進行訪問。
（1） Unmanaged Resources（非托管資源）
非托管資源在PE文件的.rsrc節中。嵌入的非托管資源的起始RVA和大小都在PE頭的資源數據目錄中表示。
非托管資源由類型、名稱和語言進行索引，並根據這三個特征的順序進行二進制排序。
IL匯編器創建.rsrc節，並且會嵌入命令行選項指定的.res文件中的非托管資源。編譯器只能為每個模塊嵌入一個非托管資源文件。
當IL反匯編器分析托管PE文件並找到.rsrc節的時候，它會從這個節中讀取數據和結構，並流並釋放出包括在PE文件中所有非托管資源的.res文件。
（2） Managed Resources（托管資源）
CLR頭的Resource字段包括了內嵌在PE文件中的托管資源的RVA和大小。它與PE頭的Resource目錄無關，後者指定了特定於平台的非托管資源的RVA和大小。
在IL匯編器生成的PE文件中，非托管資源駐留於映像文件的.rsrc節中，而托管資源和元數據、IL代碼等都位於.text節中。托管資源在.text節中連續地存放。元數據攜帶著ManifestResource記錄，每一筆記錄對應著一個托管資源，包括了托管資源的名稱以及從CLR頭的Resources字段中指定的起始RVA算起的資源開始處的偏移量。在這個偏移位置上，會使用4字節無符號整數指出資源的字節長度。緊跟其後的是資源本身。
當IL反匯編器處理托管映像文件並找到嵌入的托管資源時，它會將每個資源各自寫到根據資源名稱命名的單獨文件中。
當IL匯編器創建PE文件時，它會根據資源名稱讀取在源代碼中定義為嵌入資源的所有托管資源，將它們寫到.text節中，並在每個資源的前面放置該資源的指定長度。
