WCF技術剖析之十九：深度剖析消息編碼（Encoding）實現（下篇）

編輯：關於.NET

通過上篇的介紹，我們知道了WCF所有與編碼與解碼相關的功能都實現在相應的System.Xml.XmlDictionaryWriter和System.Xml.XmlDictionaryReader中。但是在真正的WCF處理框架中，卻並不直接使用XmlDictioanryWriter和XmlDictionaryReader對象，而通過相應的消息編碼器（System.ServiceModel.Channels.MessageEncoder）對其進行進一步封裝，專門用於消息的編碼和解碼。

一、消息編碼器（MessageEncoder）

消息編碼器通過類型MessageEncoder表示，MessageEncoder是定義在System.ServiceModel.Channels命名空間下的一個抽象類。從下面的定義中可以看出，MessageEncoder主要包含兩種類型的操作：讀消息和寫消息，分別通過ReaderMessage和WriteMessage方法實現。此外，兩個額外的方法，GetProperty<T>用於獲取MessageEncoder相關的一些屬性，IsContentTypeSupported用於判斷MessageEncoder是否支持某種類型的MIME類型。

   1: public abstract class MessageEncoder
   2: {
   3:     //其他成員
   4:     public virtual T GetProperty<T>() where T : class;
   5:     public virtual bool IsContentTypeSupported(string contentType);
   6:
   7:     public Message ReadMessage(ArraySegment<byte> buffer, BufferManager bufferManager);
   8:     public Message ReadMessage(Stream stream, int maxSizeOfHeaders);
   9:     public abstract Message ReadMessage(ArraySegment<byte> buffer, BufferManager bufferManager, string contentType);
  10:     public abstract Message ReadMessage(Stream stream, int maxSizeOfHeaders, string contentType);
  11:
  12:     public abstract void WriteMessage(Message message, Stream stream);
  13:     public ArraySegment<byte> WriteMessage(Message message, int maxMessageSize, BufferManager bufferManager);
  14:     public abstract ArraySegment<byte> WriteMessage(Message message, int maxMessageSize, BufferManager bufferManager, int messageOffset);
  15:
  16:     public abstract string ContentType { get; }
  17:     public abstract string MediaType { get; }
  18:     public abstract MessageVersion MessageVersion { get; }
  19: }

與上面介紹的3種類型的XmlDictionaryWriter/XmlDictionaryReader相對應，WCF同樣定義了MessageEncoder：TextMessageEncoder、BinaryMessageEncoder和MtomMessageEncoder三種MessageEncoder，它們分別封裝了XmlUTF8TextWriter/XmlUTF8TextReader、XmlBinaryWriter/XmlBinaryReader和XmlMtomWriter/XmlMtomReader。WCF定義了3個相應的工廠類：TextMessageEncoderFactory、BinaryMessageEncoderFactory和MtomMessageEncoderFactory用於創建相應的MessageEncoder。它們共同繼承一個抽象類：System.ServiceModel.Channels.MessageEncoderFactory。通過只讀屬性Encoder得到相應的MessageEncoder。

   1: public abstract class MessageEncoderFactory
   2: {
   3:     //其他成員
   4:     public abstract MessageEncoder Encoder { get; }
   5: }

二、實例演示通過MessageCoder對消息進行編碼

接下來，我們來演示一個實例：如何通過MessageCoder對一個具體的Message對象進行編碼。本例主要演示TextMessageCoder和MtomMessageEncoder編碼方式的對比。此外，為了演示MTOM對二進制數據的編碼優化，我們創建一個基於二進制內容的Message對象，並將一個位圖作為消息的主體。

我們先創建如下一個靜態輔助方法WriteMessage，該方法通過MessageEncoderFactory得到的MessageEncoder對象將Message對象寫入一個文件中。

   1: static void WriteMessage(MessageEncoderFactory encoderFactory, Message message, string fileName)
   2: {
   3:     using (FileStream stream = new FileStream(fileName, FileMode.Create, FileAccess.Write, FileShare.Write))
   4:     {
   5:         encoderFactory.Encoder.WriteMessage(message, stream);
   6:     }
   7: }

如果調用上面的方法，首先需要創建MessageEncoderFactory對象。由於TextMessageEncoderFactory和MtomMessageEncoderFactory是一個內部類型，不能直接實例化，所以只能通過反射的機制創建兩個MessageEncoder。下面是TextMessageEncoder和MtomMessageEncoderFactory構造函數的定義。

   1: internal class TextMessageEncoderFactory : MessageEncoderFactory
   2: {
   3:     //其他成員
   4:     public TextMessageEncoderFactory(MessageVersion version, Encoding writeEncoding, int maxReadPoolSize, int maxWritePoolSize, XmlDictionaryReaderQuotas quotas);
   5: }
   6: internal class MtomMessageEncoderFactory : MessageEncoderFactory
   7: {
   8:     //其他成員
   9:     public MtomMessageEncoderFactory(MessageVersion version, Encoding writeEncoding, int maxReadPoolSize, int maxWritePoolSize, int maxBufferSize, XmlDictionaryReaderQuotas quotas);
  10: }

在下面的代碼中，先通過Message的靜態方法CreateMessage創建Message對象，需要注意的第3個參數是一個表示位圖的Bitmap對象。然後通過反射創建TextMessageEncoderFactory和MtomMessageEncoderFactory對象，並調用上面定義的輔助方法WriteMessage。

   1: Message message = Message.CreateMessage(MessageVersion.Default, "http://www.artech.com/myaction", new Bitmap(@"C:\Users\Jinnan\Pictures\photo.jpg"));
   2: MessageBuffer buffer = message.CreateBufferedCopy(int.MaxValue);
   3:
   4: //通過反射創建TextMessageEncoderFactory
   5: string encoderFactoryType = "System.ServiceModel.Channels.TextMessageEncoderFactory,System.ServiceModel, Version=3.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089";
   6: MessageEncoderFactory encoderFactory = (MessageEncoderFactory)Activator.CreateInstance(Type.GetType(encoderFactoryType), MessageVersion.Default, Encoding.UTF8, int.MaxValue, int.MaxValue, new XmlDictionaryReaderQuotas());
   7:
   8: WriteMessage(encoderFactory, buffer.CreateMessage(), @"E:\message.text.xml");
   9:
  10: //通過反射創建MtomMessageEncoderFactory
  11: encoderFactoryType = "System.ServiceModel.Channels.MtomMessageEncoderFactory,System.ServiceModel, Version=3.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089";
  12: encoderFactory = (MessageEncoderFactory)Activator.CreateInstance(Type.GetType(encoderFactoryType), MessageVersion.Default, Encoding.UTF8, int.MaxValue, int.MaxValue, int.MaxValue, new XmlDictionaryReaderQuotas());
  13:
  14: WriteMessage(encoderFactory, buffer.CreateMessage(), @"E:\message.mtom.xml");

下面給出的兩段文字分別是通過TextMessageEncoder和MtomMessageEncoder對相同的Message對象進行編碼後的結果。從中我們可以清晰地看出，TextMessageEncoder將位圖進行Base64編碼，編碼後的內容以內聯（Inline）的方式包含在SOAP主體中。而MtomMessageEncoder會生成一個MIME Multipart/Related XOP Package，SOAP封套作為其主體。編碼後的字節和SOAP封套是分離的，SOAP的主體部分並不包含位圖的內容，僅僅是通過Context-ID對分離的內容進行引用。

<s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope"
xmlns:a="http://www.w3.org/2005/08/addressing"><s:Header><a:Action s:mustUnderstand="1">http://www.artech.com/myaction</a:Action></s:Header><s:Body><Bitmap xmlns="http://schemas.datacontract.org/2004/07/System.Drawing" xmlns:i="http://www.w3.org/2001/XMLSchema-instance" xmlns:x="http://www.w3.org/2001/XMLSchema"><Data i:type="x:base64Binary" xmlns="">/9j/4AAQSkZJRgABAQAAAQABAAD/（...省略...）ZIz7V3gVcR/KPu+lUNWVfs3Qf6309jTkk47DW5/9k=</Data></Bitmap></s:Body></s:Envelope>
Content-Type: multipart/related;type="application/xop+xml";boundary="06a0ac15-70c6-47e9-8837-ebc04a9ac1c2+id=1";start="<http://tempuri.org/0/633655837835941838>";start-info="application/soap+xml"
--06a0ac15-70c6-47e9-8837-ebc04a9ac1c2+id=1
Content-ID: <http://tempuri.org/0/633655837835941838>
Content-Transfer-Encoding: 8bit
Content-Type: application/xop+xml;charset=utf-8;type="application/soap+xml"
<s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope" xmlns:a="http://www.w3.org/2005/08/addressing"><s:Header><a:Action s:mustUnderstand="1">http://www.artech.com/myaction</a:Action></s:Header><s:Body><Bitmap xmlns="http://schemas.datacontract.org/2004/07/System.Drawing" xmlns:i="http://www.w3.org/2001/XMLSchema-instance" xmlns:x="http://www.w3.org/2001/XMLSchema"><Data i:type="x:base64Binary" xmlns=""><xop:Include href="cid:http%3A%2F%2Ftempuri.org%2F1%2F633655837836161838" xmlns:xop="http://www.w3.org/2004/08/xop/include"/></Data></Bitmap></s:Body></s:Envelope>
--06a0ac15-70c6-47e9-8837-ebc04a9ac1c2+id=1
Content-ID: <http://tempuri.org/1/633655837836161838>
Content-Transfer-Encoding: binary
Content-Type: application/octet-stream
[省略不可讀的編碼內容]
--06a0ac15-70c6-47e9-8837-ebc04a9ac1c2+id=1--

三、WCF體系下的編碼機制實現

最後我們來介紹WCF體系下是如何對消息進行編碼的。在客戶端，以方法調用形式體現的服務訪問通過ClientMessageFormatter生成請求消息。該請求消息最終通過綁定對象從服務模型層轉到信道層。我們說綁定是綁定元素的有序組合，對於所有類型的綁定來說，有兩個綁定類型是必不可少的：MessageEncodingBindingElement和TransportBindingElement。而消息的編碼由這兩個綁定元素共同完成。

上面我們介紹了3種編碼方式：Text、Binary和MTOM；對應3種不同的XmlDictionaryWriter/XmlDictionaryReader：XmlUTF8TextWriter/ XmlUTF8TextReader、XmlBinaryWriter/XmlBinaryReader和XmlMtomWriter/XmlMtomReader；3種XmlDictionaryWriter/XmlDictionaryReader又對應著3種MessageEncoder：TextMessageEncoder、BinaryMessagEncoder和MtomMessageEncoder；這3種不同的MessageEncoder又具有它們各自的MessageEncoderFactory：TextMessageEncoderFactory、BinaryMessagEncoderFactory和MtomMessageEncoderFactory。最終這3種MessageEncoderFactory被3種相應的MessageEncodingBindingElement用於進行具體的編碼。MessageEncodingBindingElement通過CreateMessageEncoderFactory得到相應的MessageEncoderFactory。

public abstract class MessageEncodingBindingElement : BindingElement
{
    //其他成員
    public abstract MessageEncoderFactory CreateMessageEncoderFactory();
    public override T GetProperty<T>(BindingContext context) where T: class;
    public abstract MessageVersion MessageVersion { get; set; }
}

對應著3種不同的MessageEncoderFactory，WCF定義了3種不同的MessageEncodingBindingElement，它們分別是：TextMessageEncodingBindingElement、BinaryMessageEncodingBindingElement和MtomMessageEncodingBindingElement。

在介紹綁定的時候，我們說BindingElement創建相應的ChannelFactory/ChannelListener，而ChannelFactory/ChannelListener最終創建相應的Channel進行消息的處理。這種說法是不准確的，並不是所有的BindingElement都會創建Channel，實際上沒有用於專門編碼的Channel，具體的編碼工作是TransportChannel完成的。圖1揭示了WCF進行消息編碼的本質。

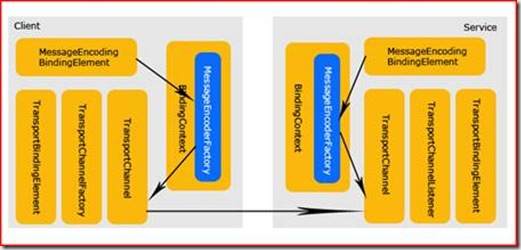

圖1 WCF體系下消息編碼的實現

當通過綁定對象創建信道棧的時候，MessageEncodingBindingElement的BuildChannelFactory/BuildChannelListener方法首先被調用，MessageEncodingBindingElement會創建相應的MessageEncoderFactory對象，將其置於當前的BindingContext中。然後TransportBindingElement的BuildChannelFactory/BuildChannelListener方法被調用，並創建TransportChannelFactory/TransportChannelListener對象，TransportChannelListener和TransportChannelFactory創建TransportChannel用於請求監聽和消息發送，與此同時TransportChannel會將MessageEncoderFactory從BindingContext獲取下來用於消息的解碼和編碼。
