WF 4.0基礎篇(十一) Excetpion異常與TerminateWorkflow結束流程

編輯：關於.NET

本節主要介紹WF的異常產生方式;WF流程結束方式;以及Throw,TryCatch,Rethrow ,TerminateWorkflow 的使用

本文例子下載:

http://files.cnblogs.com/foundation/ExceptionWorkflow.rar

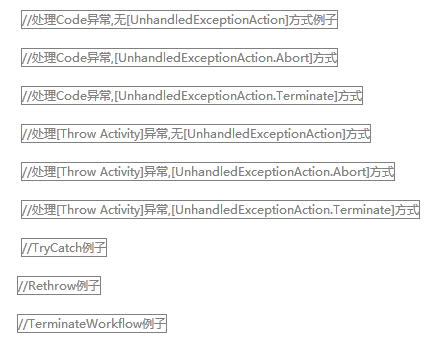

本文例子說明

WF的異常產生方式與流程結束方式

WF的異常可由以下方式產生

使用[Throw Activity] 拋出異常使用[Throw]拋出異常,不會使宿主崩潰
如果使用VS調試,不會在[Throw]處斷住,
異常可被實例的 [OnUnhandledException]方法捕獲由[Activity]中的Code運行錯誤產生異常 public sealed class ExceptionActivity : CodeActivity
{
protected override void Execute (CodeActivityContext context)
{
int v = 1 - 1;
double i = 1 / v;
}
} 代碼運行錯誤產生異常,不會使宿主崩潰,
如果使用VS調試,會在異常處斷住
異常可被實例的[OnUnhandledException]方法捕獲

WF流程結束方式

1. WF實例如果在運行過程中沒有出現問題,[ActivityInstanceState 實例狀態]會由[Executing 執行中] 變為 [Closed 關閉]

2. 如果流程

被調用Terminate 方法

遇到[TerminateWorkflow Activity]

產生異常時沒有用[WorkflowApplication.OnUnhandledException]

產生異常時指定[UnhandledExceptionAction.Terminate]

[ActivityInstanceState 實例狀態]會由[Executing 執行中] 變為 [faulted 有問題]

3. 如果流程

被調用Canceled 方法

產生異常時指定[UnhandledExceptionAction.Canceled ]

[ActivityInstanceState 實例狀態]會由 [Executing 執行中] 變為 [Canceled 取消]

4.如果流程

被調用Aborted 方法

產生異常時指定[UnhandledExceptionAction.Aborted ]

流程會運行失敗,並觸出發實例的Aborted

運行失敗的流程無[ActivityInstanceState 實例狀態]

5. [ActivityInstanceState 實例狀態]的 [Closed 關閉],[faulted 有問題],[Canceled 取消]都表示流程結束,並觸出發實例的 Completed

6. 流程[Aborted 失敗],流程會即時消失,觸出發實例的Aborted,不會觸出發實例的Completed

使用WorkflowApplication.OnUnhandledException 處理異常

使用實例的[OnUnhandledException]可以處理異常.

處理Code異常

用於產生中Code生異常的[Activity]

ExceptionActivity public sealed class ExceptionActivity : CodeActivity
{
protected override void Execute (CodeActivityContext context)
{
int v = 1 -1;
double i = 1 / v;
}
} 流程

無UnhandledExceptionAction方式

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================== #region //處理Code異常,無[UnhandledExceptionAction]方式 static void exceptionActivityWorkflow_None() { WorkflowApplication instance = new WorkflowApplication(new ExceptionActivityWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.Aborted = aborted; instance.Run(); } #endregion

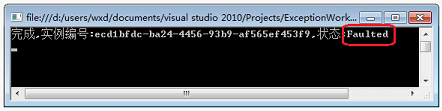

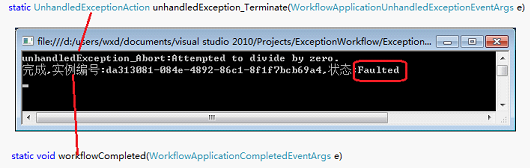

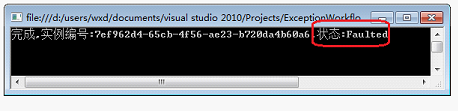

當不用[WorkflowApplication.OnUnhandledException]方法處理異常時,流程正常結束.會調用實例的[completed],但狀態為[faulted]

UnhandledExceptionAction.Abort

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================= #region //處理Code異常,[UnhandledExceptionAction.Abort]方式 static void exceptionActivityWorkflow_Abort() { WorkflowApplication instance = new WorkflowApplication(new ExceptionActivityWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.OnUnhandledException = unhandledException_Abort; instance.Aborted = aborted; instance.Run(); } static UnhandledExceptionAction unhandledException_Abort(WorkflowApplicationUnhandledExceptionEventArgs e) { System.Console.WriteLine("unhandledException_Abort:{0}", e.UnhandledException.Message); return UnhandledExceptionAction.Abort; } #endregion

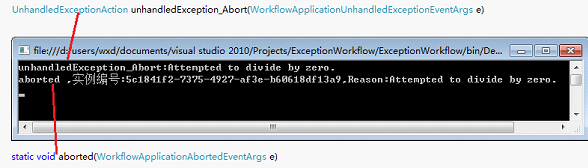

當用[UnhandledExceptionAction.Abort]方式處理異常時,流程被結束.不會調用實例的[completed],會調用實例的[Aborted]

UnhandledExceptionAction.Terminate

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================== #region //處理Code異常,[UnhandledExceptionAction.Terminate]方式 static void exceptionActivityWorkflow_Terminate() { WorkflowApplication instance = new WorkflowApplication(new ExceptionActivityWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.OnUnhandledException = unhandledException_Terminate; instance.Aborted = aborted; instance.Run(); } static UnhandledExceptionAction unhandledException_Terminate(WorkflowApplicationUnhandledExceptionEventArgs e) { System.Console.WriteLine("unhandledException_Abort:{0}", e.UnhandledException.Message); return UnhandledExceptionAction.Terminate; } #endregion

當用[UnhandledExceptionAction.Abort]方式處理異常時,流程正常結束.會調用實例的[completed],但狀態為[faulted]

UnhandledExceptionAction.Cancel方式

1.如果異常出現在[CancellationScope 取消容器]中,當[UnhandledExceptionAction]方法的返回值為[Cancel]時,會調用 [CancellationScope]的[CancelHandler]部分

2.完成[CancelHandler]部分後,流程結束.會調用實例的[OnCompleted ]

具體例子見 [CancellationScope 取消容器] 主題

處理 [Throw Activity]異常

Throw 在流程中拋出異常

類名 System.Activities.Statements.Throw 文件 System.Activities.dll 結構說明繼承 NativeActivity
是一個 sealed類
override 了 [CacheMetadata方法] 與 [Execute方法]
[Exception] 屬性的類型為 InArgument<Exception> 功能說明要為[Exception]指定一個基於[System.Exception ]的派生類

自定義異常類
myException public class myException : System.Exception
{
public myException(string ms)
: base(ms)
{
}
} 流程

無UnhandledExceptionAction方式

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================== #region //處理[Throw Activity]異常,無[UnhandledExceptionAction]方式 static void throwWorkflow_None() { WorkflowApplication instance = new WorkflowApplication(new ThrowWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.Aborted = aborted; instance.Run(); } #endregion

當不用[WorkflowApplication.OnUnhandledException]方法處理異常時,流程正常結束.會調用實例的[completed],但狀態為[faulted]

UnhandledExceptionAction.Abort

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================== #region //處理[Throw Activity]異常,[UnhandledExceptionAction.Abort]方式 static void throwWorkflow_Abort() { WorkflowApplication instance = new WorkflowApplication(new ThrowWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.OnUnhandledException = unhandledException_Abort; instance.Aborted = aborted; instance.Run(); } #endregion

當用[UnhandledExceptionAction.Abort]方式處理異常時,流程被結束.不會調用實例的[completed],會調用實例的[Aborted]

UnhandledExceptionAction.Terminate

//============================================================== static void workflowCompleted(WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } //============================================================== #region //處?|理¤¨a[Throw Activity]異°¨?常?ê,[UnhandledExceptionAction.Terminate]方¤?式o? static void throwWorkflow_Terminate() { WorkflowApplication instance = new WorkflowApplication(new ThrowWorkflow()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(workflowCompleted); instance.OnUnhandledException = unhandledException_Terminate; instance.Aborted = aborted; instance.Run(); } #endregion

當用[UnhandledExceptionAction.Abort]方式處理異常時,流程正常結束.會調用實例的[completed],但狀態為[faulted]

UnhandledExceptionAction.Cancel方式

1.如果異常出現在[CancellationScope 取消容器]中,當[UnhandledExceptionAction]方法的返回值為[Cancel]時,會調用 [CancellationScope]的[CancelHandler]部分

2.完成[CancelHandler]部分後,流程結束.會調用實例的[OnCompleted ]

具體例子見 [CancellationScope 取消容器] 主題

TryCatch 與 Catch<T> 異常捕獲

TryCatch

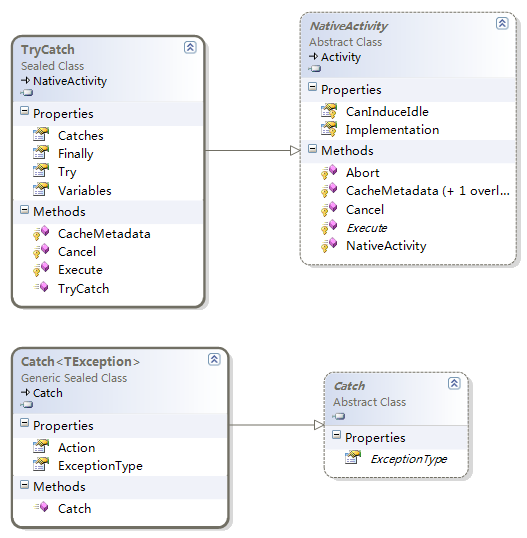

類名 System.Activities.Statements.TryCatch 文件 System.Activities.dll 結構說明繼承 NativeActivity
是一個 sealed類
override 了 [CacheMetadata方法] 與 [Execute方法] 與[Cancel 方法]
override 了 [CanInduceIdle]屬性
[Catches]屬性的類型為[Collection<Catch>]
[Finally]屬性的類型為 [Activity]
[Try]屬性的類型為[Activity]
[Variables] 屬性的類型為[Collection<Variable>]

Catch<T>

類名 System.Activities.Statements.Catch<TException> 文件 System.Activities.dll 結構說明繼承 Object
是一個 sealed類
范型約束 Catch<TException> : Catch where TException : global::System.Exception
[ExceptionType ]屬性的類型為[Type]
[Action]屬性的類型為 [ActivityAction<TException>]

功能說明

1. [TryCatch]對[Throw Activity]與[Code 異常]都有效,如果異常被捕獲,就不會被拋出,流程會繼續向下執行
2. [TryCatch] 類似於 C# 中的 Try catch 構造, 執行 Try 塊中出現異常時將執行與該異常最匹配的 Catch 塊 ,找到不匹配的 catch 時會將捕獲的異常繼續拋出,工作流將被終止
3. [TryCatch] 有一個 [Try],用於放置要執行的[Activity]
4. [TryCatch] 有一個 [Catches],用於放置捕獲異常的[Catch<T>],如果 [TryCatch]中沒的[Catch<T>],異常將會被直接拋出
5. [TryCatch] 有一個 [Finally] 塊在 [Try] ,[Catchs]完成後執行。無論是否有異常,都會執行 [Finally]
6. [TryCatch]中可以定義變量
1. [Catch<T>] 只能在 [TryCatch] 內部的[Catches]中使用
2. [Catch<T>] 表示要在[ TryCatch ]中使用的一個 catch 塊。
3. 如果在執行[Try] 塊中出現異常時，[TryCatch] 會查找匹配的[ Catch]的異常的類型。

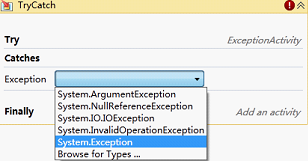

4. 使用[Catch<T>]時,要指定要用其捕獲的異常類型,可以使用[System.Exception]捕獲所有異常

5. [Catch<T>]有一臨時參數 [exception]用於得到異常信息

例:基本使用

1. 創建一code activity 名為[ExceptionActivity],在Execute中產生一段代碼異常

2. 創建一個繼承[ System.Exception]名為[myException]的自定義異常信息類

code activity
ExceptionActivity public sealed class ExceptionActivity : CodeActivity
{
protected override void Execute (CodeActivityContext context)
{
int v = 1 -1;
double i = 1 / v;
}
} 自定義異常信息類
myException public class myException : System.Exception
{
public myException(string ms)
: base(ms)
{
}

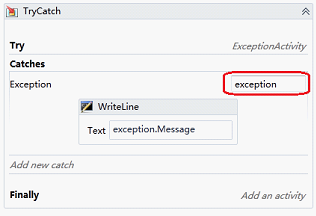

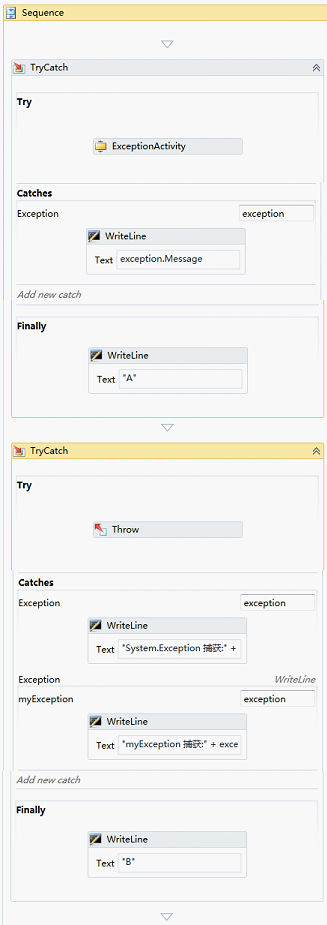

} 流程

宿主 //==============================================================
static void workflowCompleted (WorkflowApplicationCompletedEventArgs e)
{
System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString());
}
static void aborted(WorkflowApplicationAbortedEventArgs e)
{
System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId);
}
static UnhandledExceptionAction unhandledException_Terminate(WorkflowApplicationUnhandledExceptionEventArgs e)
{
System.Console.WriteLine("unhandledException_Abort:{0}", e.UnhandledException.Message);
return UnhandledExceptionAction.Terminate;
}
//==============================================================
static void tryCatchWorkflow()
{
WorkflowApplication instance = new WorkflowApplication(new TryCatchWorkflow ());
instance.Completed = new Action<WorkflowApplicationCompletedEventArgs> (workflowCompleted);
instance.OnUnhandledException = unhandledException_Terminate;
instance.Aborted = aborted;
instance.Run();

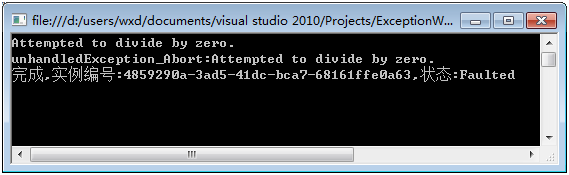

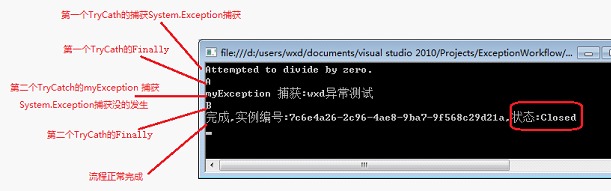

} 結果

Rethrow 再次引發異常

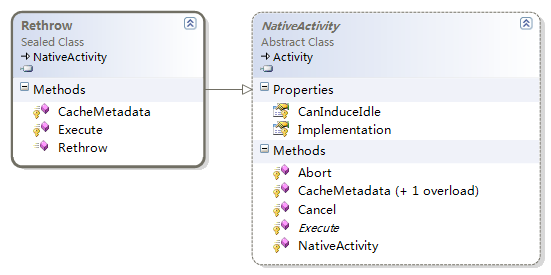

類名 System.Activities.Statements.Rethrow 文件 System.Activities.dll 結構說明繼承 NativeActivity
是一個 sealed類
override 了 [CacheMetadata方法] 與 [Execute方法] 功能說明 [Rethrow]與[Throw]功能類似,用於產生異常
[Rethrow]與[Throw]的不同是:
1.[Throw]可以用在任何位置,[Rethrow]只能用在[Catch<T>]中
2.[Throw]使用時要為[Exception]指定一個基於[System.Exception ]的派生類,[Rethrow]則不用
很多時候,當異常捕獲處理後,需要將異常再次拋出以便結束程序,這時可以使用[Rethrow],這樣可以避免使用[Throw]時重新創建[Exception]

例:基本使用

1. 創建一code activity 名為[ExceptionActivity],在Execute中產生一段代碼異常

code activity

ExceptionActivity

public sealed class ExceptionActivity : CodeActivity { protected override void Execute (CodeActivityContext context) { int v = 1 -1; double i = 1 / v; } }

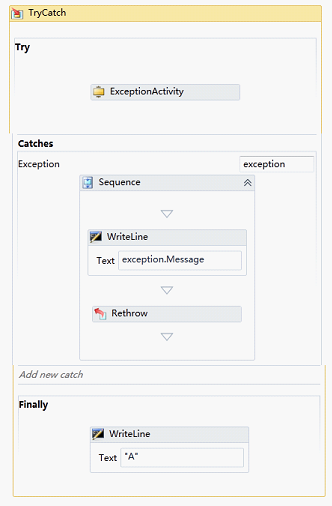

工作流

宿主

//============================================================== static void workflowCompleted (WorkflowApplicationCompletedEventArgs e) { System.Console.WriteLine("完成,實例編號:{0},狀態:{1}", e.InstanceId, e.CompletionState.ToString()); } static void aborted(WorkflowApplicationAbortedEventArgs e) { System.Console.WriteLine("aborted ,實例編號:{1},Reason:{0}", e.Reason.Message, e.InstanceId); } static UnhandledExceptionAction unhandledException_Terminate(WorkflowApplicationUnhandledExceptionEventArgs e) { System.Console.WriteLine("unhandledException_Abort:{0}", e.UnhandledException.Message); return UnhandledExceptionAction.Terminate; } //============================================================== static void rethrowWorkflow() { WorkflowApplication instance = new WorkflowApplication(new RethrowWorkflow ()); instance.Completed = new Action<WorkflowApplicationCompletedEventArgs> (workflowCompleted); instance.OnUnhandledException = unhandledException_Terminate; instance.Aborted = aborted; instance.Run(); }

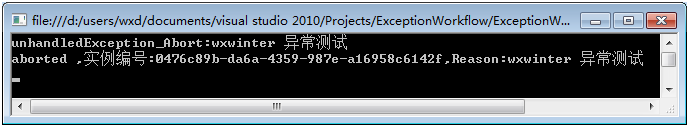

結果

TerminateWorkflow 結束流程

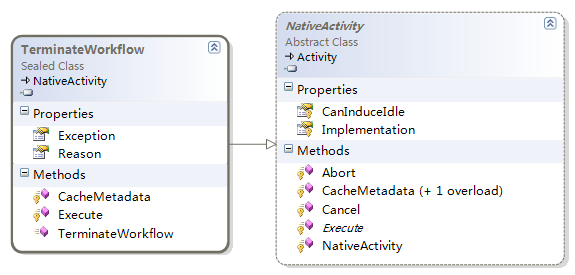

類名 System.Activities.Statements.TerminateWorkflow 文件 System.Activities.dll 結構說明繼承 NativeActivity
是一個 sealed類
override 了 [CacheMetadata方法] 與 [Execute方法]
[Exception]屬性的類型為[InArgument<System.Exception>]

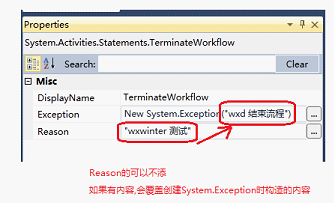

[Reason]屬性的類型為[InArgument<string> ] 功能說明 [Reason]屬性,異常信息.
要為[Exception]指定一個基於[System.Exception ]的派生類

當用[TerminateWorkflow]結束流程時,流程正常結束.會調用實例的[completed],但狀態為[faulted]

例:基本使用

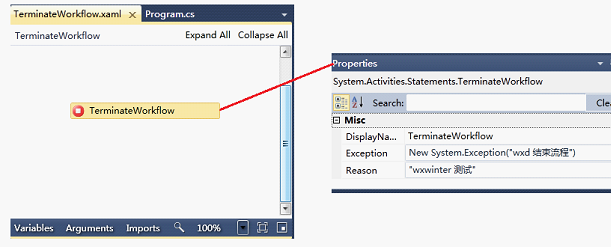

流程

宿主 #region //TerminateWorkflow例子
static void terminateWorkflow()
{
WorkflowApplication instance = new WorkflowApplication(new TerminateWorkflow());
instance.Completed = new Action<WorkflowApplicationCompletedEventArgs>(terminateWorkflowCompleted);
instance.Run();
}
static void terminateWorkflowCompleted(WorkflowApplicationCompletedEventArgs e)
{
System.Console.WriteLine("完成,實例編號:{0}, 狀態:{1}", e.InstanceId, e.CompletionState.ToString());
System.Console.WriteLine("Message:{0}", e.TerminationException.Message);
}

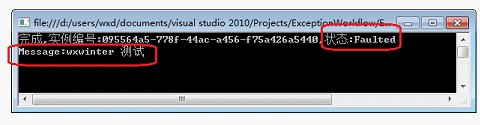

#endregion 結果
