WF 4.0基礎篇(五) 數據的傳遞 Variable變量

本節主要介紹如何在WF4.0中使用變量,以及為變量賦值

本文例子下載:

http://files.cnblogs.com/foundation/VariablesSample.rar

http://files.cnblogs.com/foundation/AssignSample.rar

數據的傳遞 Variable變量

Variable變量

System.Activities.Variable 類

類名 System.Activities.Statements. 文件 System.Activities.dll 結構說明 繼承 System.Activities.LocationReference
是一個 abstract 類 功能說明

變量說明

1.只有具備[Variables]屬性的Activity才可以定義變量

2.[Variables] 的數據類型為System.Collections.ObjectModel.Collection<System.Activities.Variable>

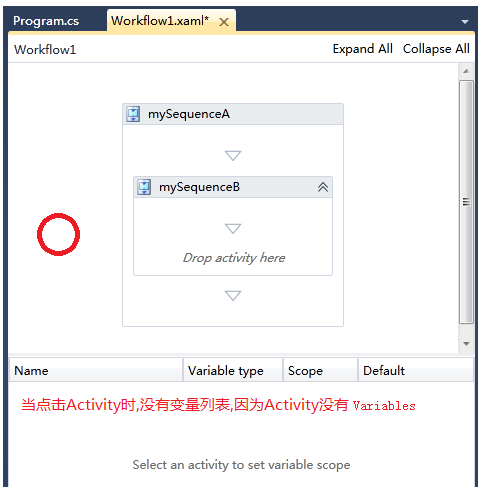

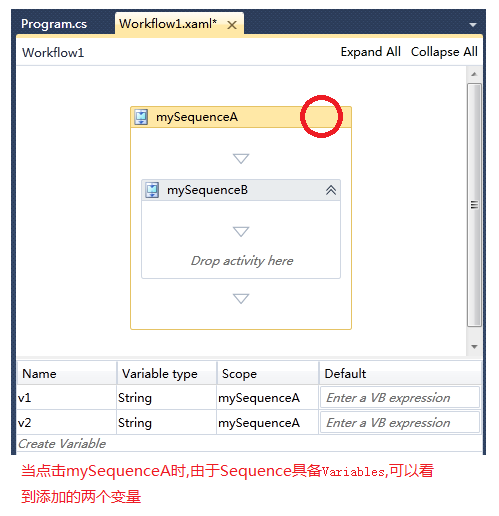

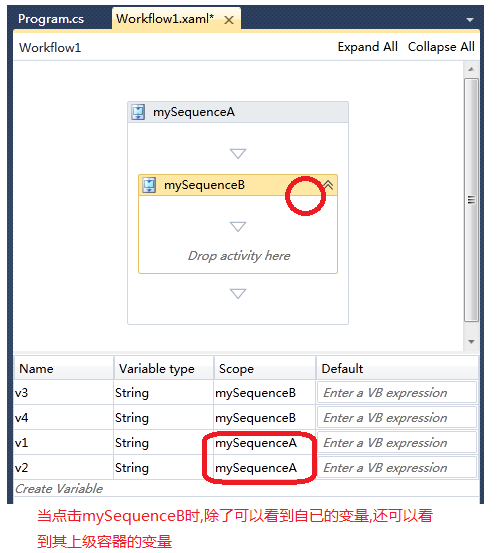

3.在定義變量的[Activity]內部的[Activity]可以訪問變量,在定義變量的[Activity]外部的[Activity]無法訪問變量

其XAML結構如下

<Activity ... >
<Sequence DisplayName="mySequenceA" ... >
<Sequence.Variables>
<Variable x:TypeArguments="x:String" Name="v1" />
<Variable x:TypeArguments="x:String" Name="v2" />
</Sequence.Variables>
<sap:WorkflowViewStateService.ViewState>
<scg3:Dictionary x:TypeArguments="x:String, x:Object">
<x:Boolean x:Key="IsExpanded">True</x:Boolean>
</scg3:Dictionary>
</sap:WorkflowViewStateService.ViewState>
<Sequence DisplayName="mySequenceB" sap:VirtualizedContainerService.HintSize="200,100">
<Sequence.Variables>
<Variable x:TypeArguments="x:String" Name="v3" />
<Variable x:TypeArguments="x:String" Name="v4" />
</Sequence.Variables>
<sap:WorkflowViewStateService.ViewState>
<scg3:Dictionary x:TypeArguments="x:String, x:Object">
<x:Boolean x:Key="IsExpanded">True</x:Boolean>
<x:Boolean x:Key="IsPinned">False</x:Boolean>
</scg3:Dictionary>
</sap:WorkflowViewStateService.ViewState>
</Sequence>
</Sequence>
</Activity>

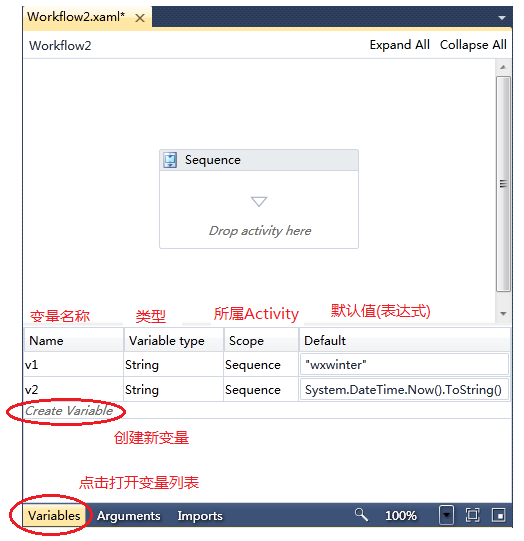

為具備[Variables]屬性的Activity添加變量

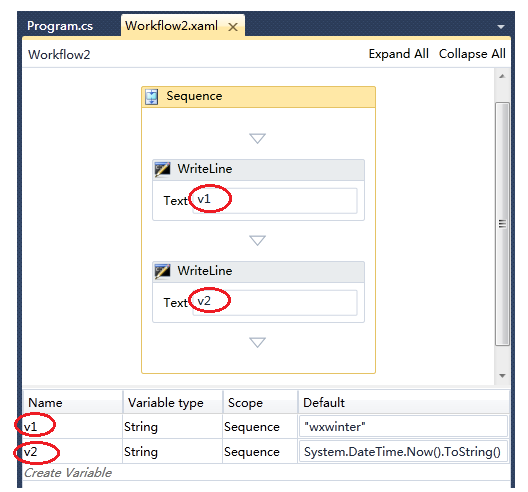

使用變量

可在Activity的表達式類型屬性裡直接賦予變量名

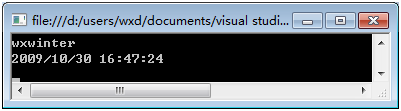

運行結果

Assign 賦值

類名 System.Activities.Statements.Assign 文件 System.Activities.dll 結構說明 繼承 CodeActivity
是一個 sealed類
定義了OutArgument 類型[To屬性] 與 InArgument 類型[Value屬性]
override 了 [Excute方法] 與 [CacheMetadata方法] 功能說明 1.可以對流程內定義的參數,變量賦值
2.兩個參數的類型必須是兼容的。 兼容性在運行時驗證
To 屬性 : 要賦值的對 象
Value 屬性 : 要賦的值,可以使用表達式方式

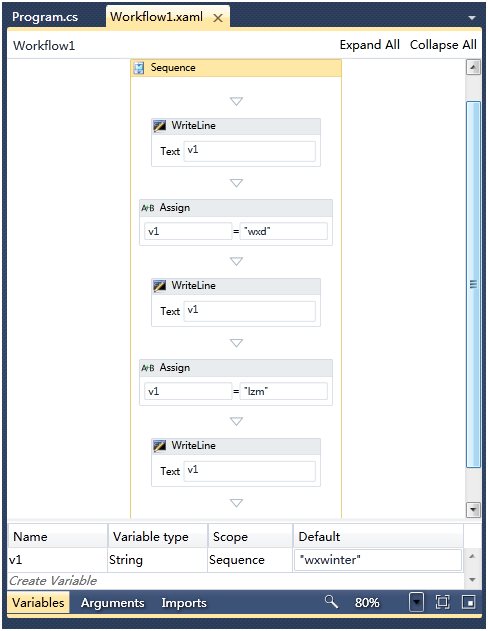

例子:

1.在Sequence容器中定義一個變量[v1],類型為"String",默認值為"wxwinter"

2.用WriteLine在屏幕上輸出變量[v1]的值

3.用[Assign]將變量[v1]賦值為"wxd"

4.用WriteLine在屏幕上輸出變量[v1]的值

5.用[Assign]將變量[v1]賦值為"lzm"

6.用WriteLine在屏幕上輸出變量[v1]的值

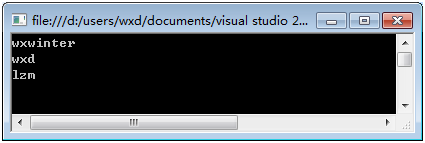

運行結果
