WF4.0實戰（十六）：模擬紅綠燈

在我眼裡，每天馬路上的紅綠燈閃呀閃的，也是一個流程，這個流程是一個反復的流程。這個流程算從紅燈開始吧，然後是黃燈，然後 是綠燈，然後又是黃燈，接著回到紅燈。這個流程是反復的。黃燈是個過度，時間相對較短，紅燈和綠燈時間較長，所以，很多人稱交通燈 為紅綠燈，而不是紅黃綠燈。這個例子使用WPF和 WF模擬交通燈的功能。主要為了說明WPF和WF是如何交互的。先看效果，在講述一下如何 實現，最後總結。

這個示例的流程為：紅燈顯示5秒，黃燈顯示2秒，綠燈顯示5秒 ，黃燈顯示2秒，紅燈顯示5秒。如此反復。

效果：

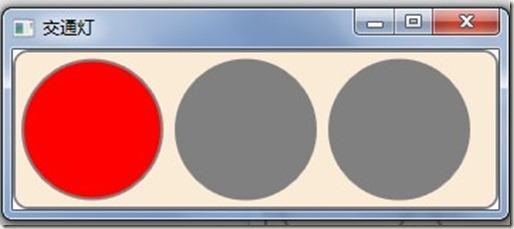

啟動為紅燈：

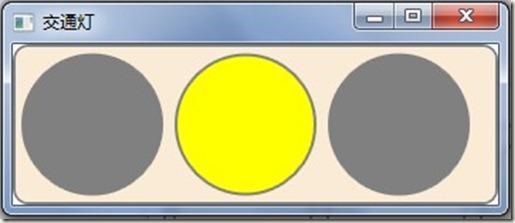

5秒之後紅綠燈變黃

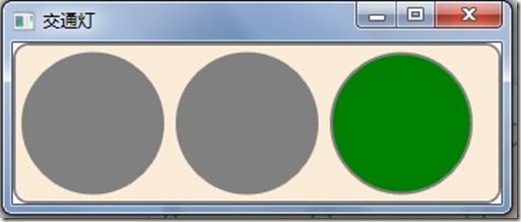

2秒之後變綠燈

5秒之後又變成黃燈，接著2秒之後變紅燈，如此來回反復下去。

實現篇：

新建一個wpf應用程序，在MainWindow.xaml中添加下面xaml代碼用於模擬紅綠燈：

<Grid>
　　　　　　 <Border　Background="AntiqueWhite"
　　　　　　　　 CornerRadius="10"
　　　　　　　　 BorderBrush="Gray"
　　　　　　　　 BorderThickness="2">
　　　　　　　　 <StackPanel　VerticalAlignment="Center"　Orientation="Horizontal"　>
　　　　　　　　　　 <StackPanel.Resources>
　　　　　　　　　　　　 <Style　TargetType="{x:Type　Ellipse}">
　　　　　　　　　　　　　　 <Setter　Property="Width"
　　　　　　　　　　　　　　　　 Value="100"　/>
　　　　　　　　　　　　　　 <Setter　Property="Height"
　　　　　　　　　　　　　　　　 Value="100"　/>
　　　　　　　　　　　　　　 <Setter　Property="Fill"
　　　　　　　　　　　　　　　　 Value="LightGray"　/>
　　　　　　　　　　　　　　 <Setter　Property="Stroke"
　　　　　　　　　　　　　　　　 Value="Gray"　/>
　　　　　　　　　　　　　　 <Setter　Property="StrokeThickness"
　　　　　　　　　　　　　　　　 Value="2"　/>
　　　　　　　　　　　　　　 <Setter　Property="Margin"
　　　　　　　　　　　　　　　　 Value="4"　/>
　　　　　　　　　　　　 </Style>
　　　　　　　　　　 </StackPanel.Resources>

　　　　　　　　　　 <Ellipse　Fill="{Binding　variable1,　UpdateSourceTrigger=PropertyChanged}"　/>
　　　　　　　　　　 <Ellipse　Fill="{Binding　variable2,　UpdateSourceTrigger=PropertyChanged}"　/>
　　　　　　　　　　 <Ellipse　　Fill="{Binding　variable3,　UpdateSourceTrigger=PropertyChanged}"　/>
　　　　　　　　 </StackPanel>
　　　　　　 </Border>
　　　　 </Grid>

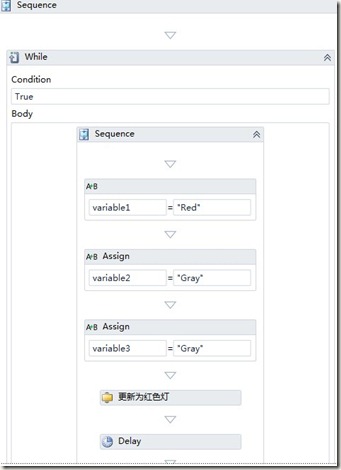

定義流程：

定義三個變量variable1、variable2、variable3表示三種燈的顏色。流程的一部分，初始值variable1為紅色，variable2、variable3 為灰色。“更新為紅色燈”活動用於更新WPF應用程序中的一個綁定屬性，Delay用於暫停流程，延時5秒

在MainWindow中添加個屬性：

WorkflowDataContext　_workflowContext;
　　　　 public　WorkflowDataContext　WorkflowContext
　　　　 {
　　　　　　 get　{　return　_workflowContext;　}
　　　　　　 set
　　　　　　 {
　　　　　　　　 this.Dispatcher.BeginInvoke(DispatcherPriority.Normal,
　　　　　　　　　　 (Action)delegate()　{　this.DataContext　=　value;　});

　　　　　　　　 _workflowContext　=　value;
　　　　　　 }

　　　　 }

WorkflowContext就是流程中需要更新的屬性。

在構造函數中添加啟動流程的代碼：

_application1　=　new　WorkflowApplication(new　Activity1());
　　　　　　 _application1.Completed　=　(workflowApplicationCompletedEventArgs)　=>
　　　　　　 {
　　　　　　　　 this.Dispatcher.Invoke(DispatcherPriority.Normal,
　　　　　　　　　　 (Action)delegate()
　　　　　　　　　　 {
　　　　　　　　　　　　 this.DataContext　=　null;
　　　　　　　　　　　　 _isWorkflowStarted　=　false;
　　　　　　　　　　 }
　　　　　　　　　　　　 );

　　　　　　 };

　　　　　　 _application1.Extensions.Add(this);
　　　　　　 _application1.Run();
　　　　　　 _isWorkflowStarted　=　true;

如果窗體關閉的時候，流程還沒有結束，在窗體關閉事件中添加下面代碼：

private　void　Window_Closed(object　sender,　EventArgs　e)
　　　　 {
　　　　　　 if　(_application1　!=　null　&&　_isWorkflowStarted　==　true)
　　　　　　　　 _application1.Terminate("Main　Window　closed");
　　　　 }

總結：

這個例子很簡單，主要是為了說明WPF和WF的另一種交互方式。本系列前面也提出了一種WPF和WF交互的方式：WF4.0實戰(六):控制WPF動 畫，這個例子中wpf應用程序通過WF的擴展的方式將WPF窗體傳遞給流程的,方式為:

_application1.Extensions.Add(this);
