在以前的一篇文章：WF4.0工作流設計器，在WPF中宿主了一個工作流設計器 ，它的工具欄如下圖：
你會發現工具欄上的活動統統沒有圖標，而在Visual Studio中WF設計器工具 欄如下圖：
你會發現Visual Studio中的活動的圖標非常美觀。在你Visual Studio安裝 的目錄下，是沒有這些圖標的。好了，現在我將從dll中將這些圖標找出來。
首先鎖定目標：Microsoft.VisualStudio.Activities.dll 。將它從你的C盤 中找出來，拷貝到一個目錄下，我放在C:\\下面。使用下面這些代碼：
1、LoadToolboxIconsForBuiltInActivities，加載內置活動的圖標。
private static void LoadToolboxIconsForBuiltInActivities ()
{
AttributeTableBuilder builder = new AttributeTableBuilder();
Assembly sourceAssembly = Assembly.LoadFile (@"C:\Microsoft.VisualStudio.Activities.dll");
System.Resources.ResourceReader resourceReader = new System.Resources.ResourceReader( sourceAssembly.GetManifestResourceStream ("Microsoft.VisualStudio.Activities.Resources.resources"));
if (type.Namespace == "System.Activities.Statements")
{
CreateToolboxBitmapAttributeForActivity (builder, resourceReader, type);
}
MetadataStore.AddAttributeTable (builder.CreateTable());
}
2、CreateToolboxBitmapAttributeForActivity
private static void CreateToolboxBitmapAttributeForActivity(AttributeTableBuilder builder, System.Resources.ResourceReader resourceReader, Type builtInActivityType)
{
System.Drawing.Bitmap bitmap = ExtractBitmapResource (resourceReader, builtInActivityType.IsGenericType ? builtInActivityType.Name.Split('`')[0] : builtInActivityType.Name);
if (bitmap != null)
{
Type tbaType = typeof (System.Drawing.ToolboxBitmapAttribute);
Type imageType = typeof (System.Drawing.Image);
ConstructorInfo constructor = tbaType.GetConstructor(BindingFlags.Instance | BindingFlags.NonPublic, null, new Type[] { imageType, imageType }, null);
System.Drawing.ToolboxBitmapAttribute tba = constructor.Invoke(new object[] { bitmap, bitmap }) as System.Drawing.ToolboxBitmapAttribute;
builder.AddCustomAttributes (builtInActivityType, tba);
}
}
3、ExtractBitmapResource
private static System.Drawing.Bitmap ExtractBitmapResource(System.Resources.ResourceReader resourceReader, string bitmapName)
{
System.Collections.IDictionaryEnumerator dictEnum = resourceReader.GetEnumerator();
System.Drawing.Bitmap bitmap = null;
while (dictEnum.MoveNext())
{
if (String.Equals (dictEnum.Key, bitmapName))
{
bitmap = dictEnum.Value as System.Drawing.Bitmap;
System.Drawing.Color pixel = bitmap.GetPixel(bitmap.Width-1, 0);
bitmap.MakeTransparent(pixel);
break;
}
}
return bitmap;
}
4、在工作流器宿主中添加下面代碼：
LoadToolboxIconsForBuiltInActivities();

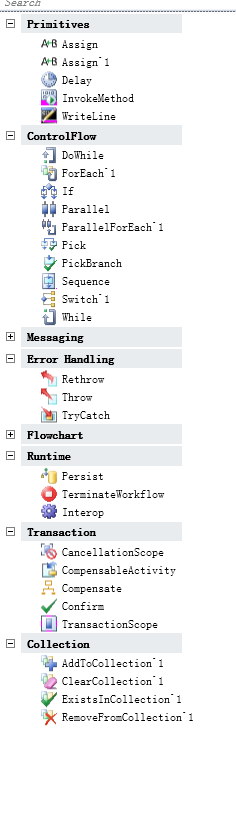

重新運行你的設計器，你會有驚奇發現，如下圖：
有個別的活動圖標不在Microsoft.VisualStudio.Activities.dll 中，所以 仍然沒有顯示。
ps：本程序運行在Visual Studio2010 RC中
本文配套源碼
