在WF3.0裡面，就能將工作流設計器宿主到你自己的應用程序中，但是除了做 一些基本的操作，做一些復雜的操作將非常的難。

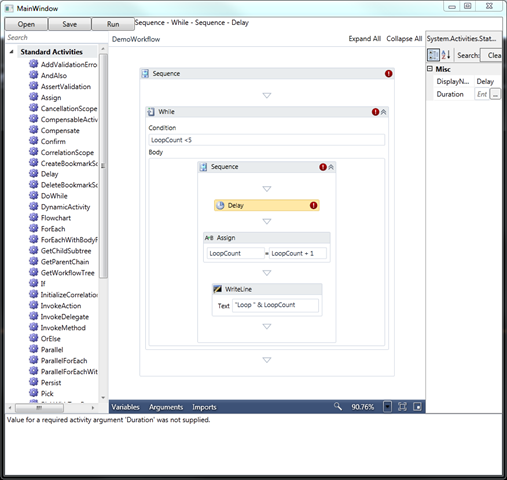

在WF4.0中應用移植性變得更好，只需200行代碼就能創建一個功能完全也非 常有用的工作流設計器。
WorkflowDesigner
WorkflowDesigner是工作流設計器運行的主類。它通過View屬性給出了實際 的設計界面。通過PropertyInspectorView 屬性給出了相關屬性。如果宿主在 WPF中，這兩個屬性准備給WPF UIElement使用，很容易將他們添加到表單上。加 載和保存一個工作流也非常容易，需要Load() 和 Save()函數，它們需要使用一 個XAML文件做參數。部分代碼如下：
代碼
_workflowDesigner = new WorkflowDesigner();
_workflowDesigner.Load(_fileName);
var view = _workflowDesigner.View;
Grid.SetColumn(view, 1);
Grid.SetRow(view, 1);
LayoutGrid.Children.Add(view);
var propInspector = _workflowDesigner.PropertyInspectorView;
Grid.SetColumn(propInspector, 2);
Grid.SetRow(propInspector, 1);
LayoutGrid.Children.Add(propInspector);
DesignerMetadata：
另外一件需要做的事情是注冊流程活動設計的metadata；它只是一個簡單的 調用，但是如果捨棄它，就意味著所有活動都只是一個收起的小圖像，也不可能 擴展。
new DesignerMetadata().Register();
將Activity顯示在工具欄上
左邊的工具欄使用另外一個標准的WPF控件：ToolboxControl。它也非常容易 添加到WPF的表單上面。將Activity的類型添加 ToolboxItemWrapper。這樣，不 需要做其它工作，就能將Activity直接拖放到設計界面上。在下面的代碼只是通 過掃描幾個程序集得到所有Activity類型，如果它是有效的Activity，我們就將 它添加到工具欄上。
代碼
var toolbox = new ToolboxControl();
var cat = new ToolboxCategory("Standard Activities");
var assemblies = new List<Assembly>();
assemblies.Add(typeof(Send).Assembly);
assemblies.Add(typeof(Delay).Assembly);
assemblies.Add(typeof(ReceiveAndSendReplyFactory).Assembly);
var query = from asm in assemblies
from type in asm.GetTypes()
where type.IsPublic &&
!type.IsNested &&
!type.IsAbstract &&
!type.ContainsGenericParameters &&
(typeof(Activity).IsAssignableFrom(type) ||
typeof (IActivityTemplateFactory).IsAssignableFrom(type))
orderby type.Name
select new ToolboxItemWrapper(type);
query.ToList().ForEach(ti => cat.Add(ti));
toolbox.Categories.Add(cat);
Grid.SetColumn(toolbox, 0);
Grid.SetRow(toolbox, 1);
LayoutGrid.Children.Add(toolbox);
當前的selection
在表單的頂部，我顯示當前選擇的activity和它的父Activity。 WorkflowDesigner有一個項目集合，裡面有一組有用的對象。其中有一個就是 Selection 對象，我們可以周期性地檢查此Selection，使用Subscribe()函數和 在一個handler中傳遞，當selection改變的時候就會觸發，這樣可能更容易實現 。
_workflowDesigner.Context.Items.Subscribe<Selection> (SelectionChanged);
Handler一樣也不復雜：
代碼
private void SelectionChanged(Selection selection)
{
var modelItem = selection.PrimarySelection;
var sb = new StringBuilder();
while (modelItem != null)
{
var displayName = modelItem.Properties ["DisplayName"];
if (displayName != null)
{
if (sb.Length > 0)
sb.Insert(0, " - ");
sb.Insert(0, displayName.ComputedValue);
}
modelItem = modelItem.Parent;
}
CurrentActivityName.Text = sb.ToString();
}
驗證workflow
讓用戶知道設計的工作流是否有效是非常完美的事情。這也非常簡單，在 WorkflowDesigner services中添加一個IValidationErrorService。在這個例子 中，我在表單上添加一個listbox。讓 IValidationErrorService將每項錯誤添 加到ListBox項中。不需要去調用任何函數，一旦工作流有改變， IValidationErrorService會被自動的調用。
var validationErrorService = new ValidationErrorService (WorkflowErrors.Items);
_workflowDesigner.Context.Services.Publish<IValidationErrorService& gt;(validationErrorService);
IValidationErrorService由一個簡單的函數組成。將錯誤寫在一個參數列表 中。
代碼
public class ValidationErrorService : IValidationErrorService
{
private IList _errorList;
public ValidationErrorService(IList errorList)
{
_errorList = errorList;
}
public void ShowValidationErrors (IList<ValidationErrorInfo> errors)
{
_errorList.Clear();
foreach (var error in errors)
{
_errorList.Add(error.Message);
}
}
}
運行workflow：
為了運行工作流，我添加一些代碼，使用WorkflowApplication來運行工作流 。加載也非常容易，ActivityXamlServices.Load()需要傳遞一個文件來調用。 它會返回一個DynamicActivity。
代碼
var writer = new StringWriter();
var workflow = ActivityXamlServices.Load(_fileName);
var wa = new WorkflowApplication(workflow);
wa.Extensions.Add(writer);
wa.Completed = WorkflowCompleted;
wa.OnUnhandledException = WorkflowUnhandledException;
wa.Run();
參考文章； http://msmvps.com/blogs/theproblemsolver/archive/2009/12/23/rehosting -the-workflow-designer-in-wf4.aspx
出處：http://zhuqil.cnblogs.com
代碼： http://files.cnblogs.com/zhuqil/2543.CustomWorkflowDesigner_47FBA3A3.z ip
