背景
前篇：使用VisualStudio 2010從分析到實施（2）——使用Activity Diagram提煉業務流程
對用例圖不熟悉的兄弟請參考：http://www.ibm.com/developerworks/cn/rational/r-usecase-atm/
Visual Studio 2010開發團隊在白皮書中對Use Case Diagram在軟件生命周期中的作用描述如下：
1.聚焦於系統中粒度較小的部分（子系統），從而我們可以在更加細節的環境下分析子系統中的交互
2.在系統的設計和擴展中，能夠使跨越各個系統或子系統之間的交互明顯的突出。
3.用可視化的方式幫助我們定義系統交互邏輯所必要的各個組件。
4.突出跨越多個子系統的交互。
5.在業務邏輯層面上總結系統中的交互邏輯
Use CaseDiagram使用步驟
1.新建解決方案
2.新建Project（項目），類型為“ModelingProjects”
3.在解決方案管理器中右擊剛剛新建的ModelingProject，添加新item
4.選擇“UseCaseDiagram” 然後OK即可,文件擴展名為“.ucd”
5.從左邊的工具欄拖放元素到用例圖中。
Visual Studio 2010提供的Activity Diagram支持：
在Visual Studio 2010 CTP中，Use Case Diagram元素如下：
1.Actor活動者
2.UseCase用例
3.Comment注釋
4.Subsystem子系統，用來展示系統的一部分

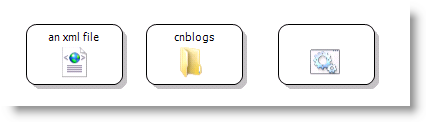

5.Reference可以讓我們添加一個引用到用例圖中，比如文檔或代碼段
6.Association關聯線
7.Dependency依賴關系
8.Include包含關系
9.Extend擴展關系
10.Generalization泛化關系
11.CommentLink鏈接注釋標簽與相應的元素
12.ReferenceLink鏈接引用標簽與相關元素
Activity Diagram繪制步驟：
A.定義人機交互
1.從工具欄中拖放Subsystem元素到用例圖中，並在屬性中命名該子系統
2.從工具欄中拖放若干Actor元素到用例圖中（可雙擊實現），並命名
B.定義用例
1.拖放若干UseCase元素到用例圖中，並命名
2.設置用例元素的Subject屬性，一般設置為該用例所在的子系統
C.關聯用戶和用例
1.從工具欄中拖放Association線條鏈接用戶Actor和與其直接相關的用例，也可以在Actor元素上右擊-->"Add"來添加
D.用例之間的關聯
1.在用例上右擊，使用“依賴”“包含”“擴展”等關系鏈接相關的用例
E.注釋與引用
1.若需要添加注釋，則拖放注釋元素到圖中，寫好注釋後使用CommentLink將注釋和與其相關的元素鏈接起來
2.若需要添加引用，則拖放引用元素到圖中，並在屬性中設置好引用的類型、命名、引用文件的路徑等，之後使用ReferenceLink與相關元素鏈接

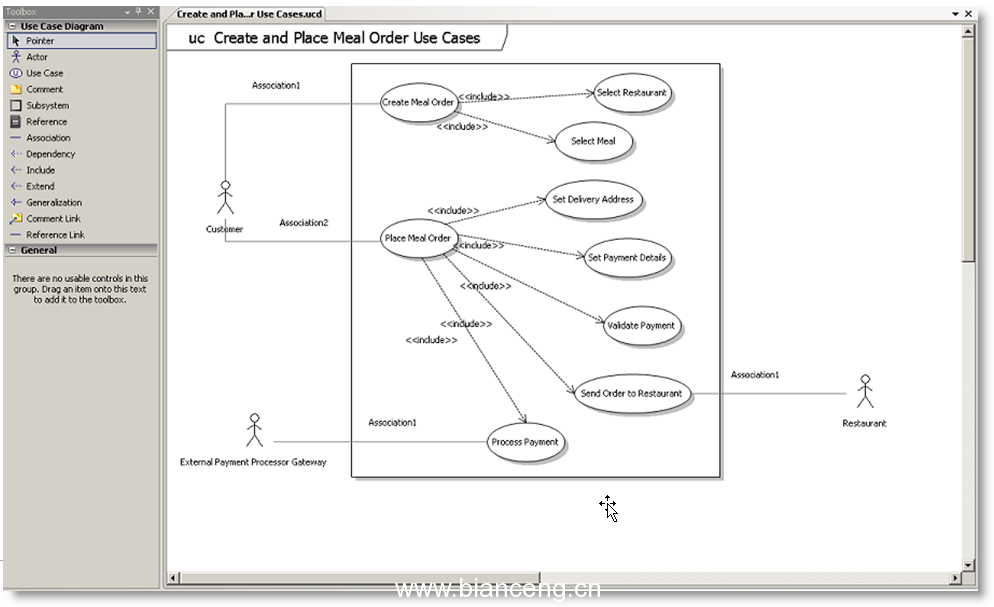

使用Use CaseDiagram設計系統交互：
在前篇中，我們使用VisualStudio 2010 CTP中的Activity Diagram 提煉了整個系統的業務流程，這是UML需求分析的第一步，在活動圖定義完成後，我們可以據此來設計若干用例圖，從而更為明晰的在業務層進行系統細節設計。
關於UML中用例分析的粒度，UML1.1和2.0標准都沒有給出明確的定義，我參與過大大小小的項目中，見到的用例設計也是風格迥異，在VSTS 2010的示例項目（Dinner Now）中，Use Case Diagram緊接著Activity Diagram，對活動圖中提煉出的主要業務流程進行子系統劃歸，並分別進行用例分析。
下文預告：
使用VisualStudio 2010從分析到實施（4）——使用Sequence Diagram設計程序行為和構造
