狀態機工作流

    在上一節Workflow筆記1——工作流介紹中，介紹的是流程圖工作流，後來微軟又推出了狀態機工作流，它比流程圖功能更加強大。

    新建項目StatueWorkflowConsoleApp

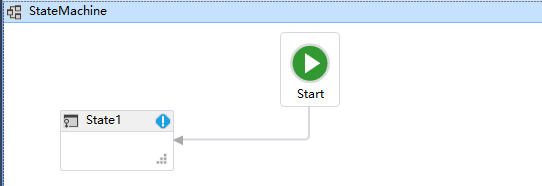

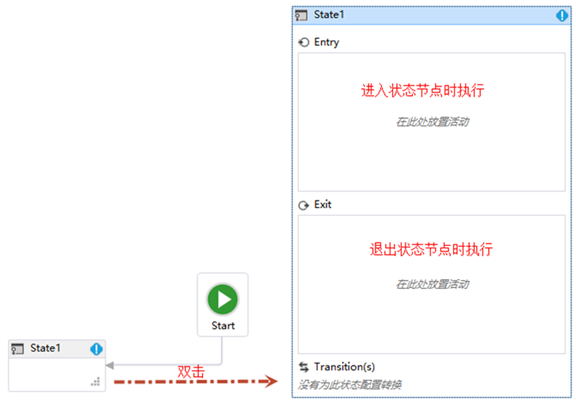

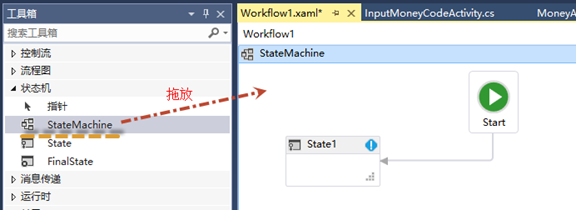

    自動添加了一個起始節點和一個狀態節點.

    運行結果如下：

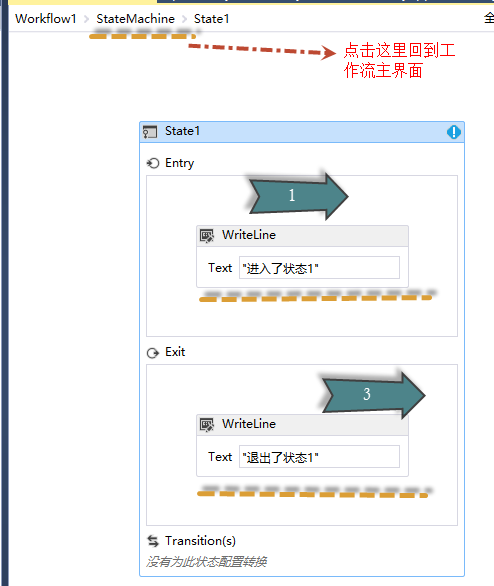

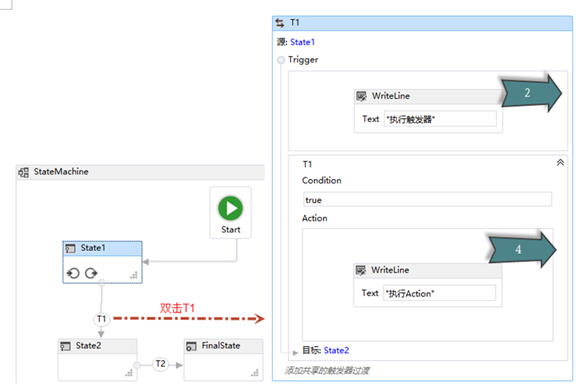

    注意執行順序。接下來,擴展此工作流。

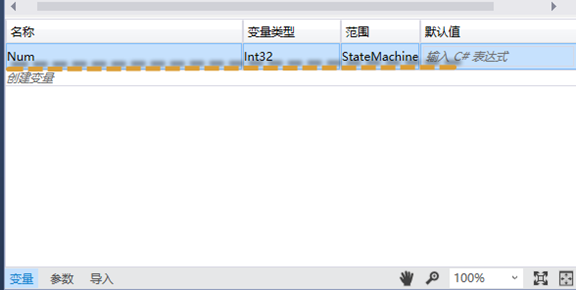

    1、設置全局變量Num

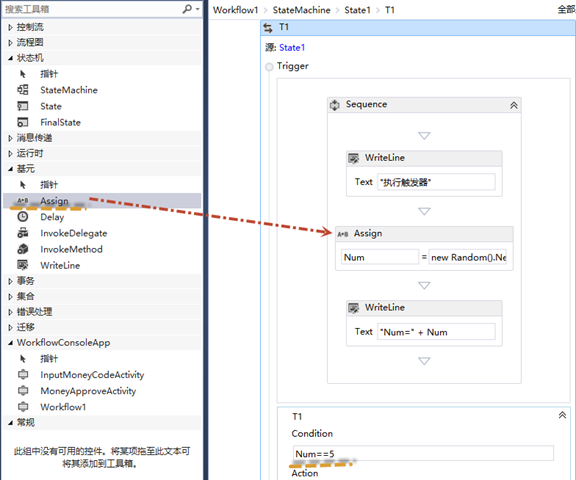

    2、雙擊T1，為變量Num賦值

new Random().Next(0,10)

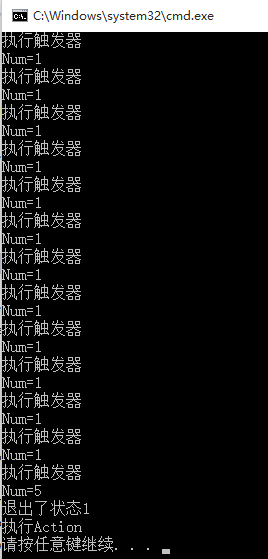

    運行結果如下：

啟動工作流

    之前我們新建的工作流項目，都是通過如下方式來啟動工作流的。

            Activity workflow1 = new Workflow1();
            WorkflowInvoker.Invoke(workflow1);

    而在工作中，我們通常不能通過這樣的方式來啟動工作流。因為我們的流程啟動後，我需要監控流程的各種狀態。而我們通過Invoke的方式啟動工作流，是無法監控工作流的狀態的。

    我們可以通過WorkflowApplication類啟動工作流。參考：https://msdn.microsoft.com/zh-cn/library/system.activities.workflowapplication(v=vs.110).aspx

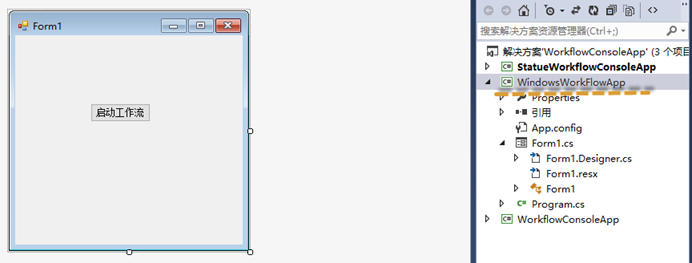

    1、新建Windows窗體應用程序，WindowsWorkFlowApp

    2、右鍵單擊項目WindowsWorkFlowApp，新建活動，添加狀態機

    3、雙擊State1，添加輸入參數

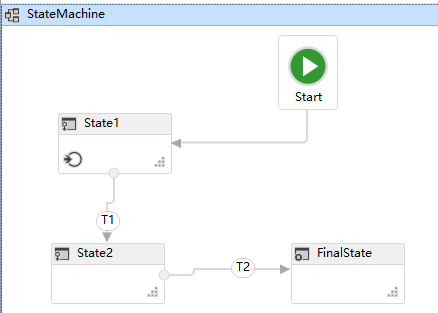

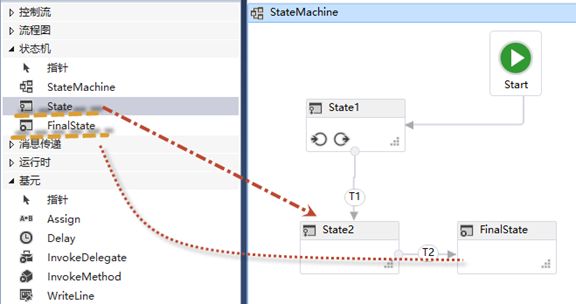

    4、再添加一個狀態和結束狀態

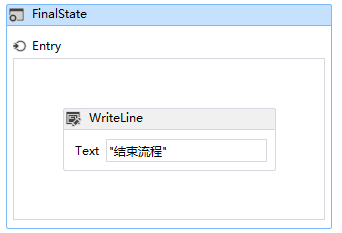

    5、雙擊FinalState，在其中添加輸出

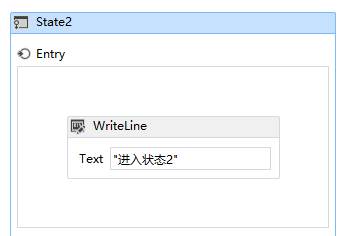

    修改State2

    6、修改“啟動工作流”按鈕的事件代碼如下：

        private void btnStartWorkFlow_Click(object sender, EventArgs e)
        {
            WorkflowApplication app = new WorkflowApplication(new Activity1(), new Dictionary<string, object>() {
            {"InputName","神刀張三"}
            });
            app.Run();
        }

    我們來看下WorkflowApplication的構造函數。

構造函數

名稱

說明

WorkflowApplication(Activity)

使用指定的工作流定義創建 WorkflowApplication 類的新實例。

WorkflowApplication(Activity, IDictionary<String, Object>)

創建 WorkflowApplication 類的新實例，該實例使用指定的工作流定義和參數值。

WorkflowApplication(Activity, IDictionary<String, Object>, WorkflowIdentity)

創建的新實例 WorkflowApplication 類，該類使用指定的工作流定義和參數值和定義標識。

WorkflowApplication(Activity, WorkflowIdentity)

創建的新實例 WorkflowApplication 使用指定的工作流定義和定義標識的類。

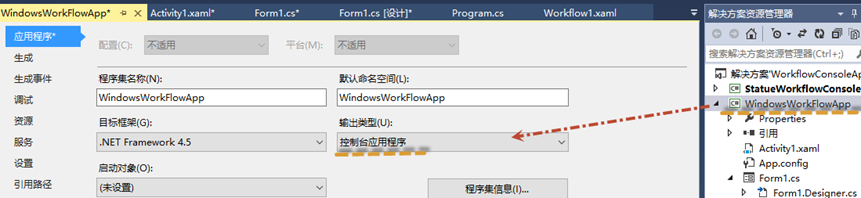

    7、由於我創建的是Windows應用程序，那麼要想輸出控制台信息，我們必須修改項目的輸出方式

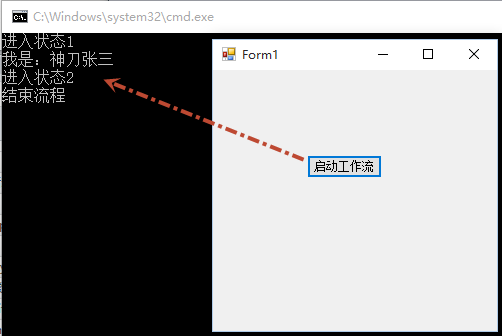

    8、運行項目

WorkflowApplication生命周期

    那麼我們如何來監控工作流的狀態呢，我們可以使用指定的工作流定義構造 WorkflowApplication，處理所需的工作流生命周期事件，並通過調用 Run 來調用工作流。

在Run方法調用之前，我們來注冊生命周期事件，添加代碼如下：

 #region 工作流生命周期事件
            app.Unloaded = delegate(WorkflowApplicationEventArgs er)
              {
                  Console.WriteLine("工作流 {0} 卸載.", er.InstanceId);
              };
            app.Completed = delegate(WorkflowApplicationCompletedEventArgs er)
            {
                Console.WriteLine("工作流 {0} 完成.", er.InstanceId);
            };
            app.Aborted = delegate(WorkflowApplicationAbortedEventArgs er)
            {
                Console.WriteLine("工作流 {0} 終止.", er.InstanceId);
            };
            app.Idle = delegate(WorkflowApplicationIdleEventArgs er)
            {
                Console.WriteLine("工作流 {0} 空閒.", er.InstanceId);
            };
            app.PersistableIdle = delegate(WorkflowApplicationIdleEventArgs er)
            {
                Console.WriteLine("持久化");
                return PersistableIdleAction.Unload;
            };
            app.OnUnhandledException = delegate(WorkflowApplicationUnhandledExceptionEventArgs er)
            {
                Console.WriteLine("OnUnhandledException in Workflow {0}\n{1}",
       er.InstanceId, er.UnhandledException.Message);
                return UnhandledExceptionAction.Terminate;
            };
            #endregion

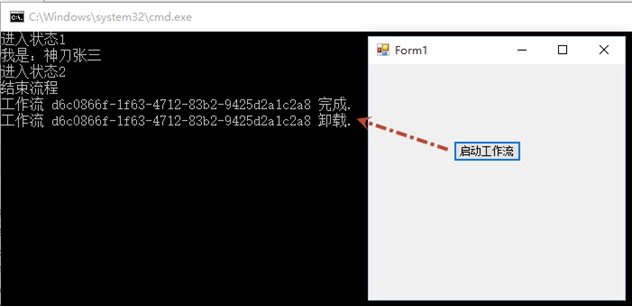

    再次運行項目，結果如下：

多線程信號量機制

    Run方法會開啟一個新的線程。而通常，我們需要等待工作流運行完成之後再回到主線程。那麼我們可以使用AutoResetEvent，一個線程通過調用等待一個信號 WaitOne 上 AutoResetEvent。

在工作流實例化之前，就創建一個AutoResetEvent對象。

AutoResetEvent syncEvent = new AutoResetEvent(false);

    然後在工作流的Completed事件中，執行Set方法，將事件狀態設置為有信號，從而允許一個或多個等待線程繼續執行，說白了就是一個喚醒操作。

syncEvent.Set();

    最後在Run方法的後面，添加

syncEvent.WaitOne();

    WaitOne方法將阻止當前線程，直到當前 WaitHandle 收到信號，從而實現等待工作流線程運行完成的功能。

    源碼下載：WorkflowConsoleApp2.zip
