再學 GDI+[28]: TGPPen - 自定義畫筆的虛線樣式 - SetDashPattern

　自定義的虛線樣式依賴與一個數組, 數組的元素分別代表虛線中線與間的長度, 數組大小好像沒有限制;

　　本例使用了六個元素的數組, 也就是表示虛線有三個線段和和三個間隔構成.

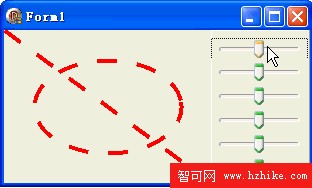

　　本例效果圖:

　　代碼文件:unit Unit1;
interface
uses
　Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
　Dialogs, StdCtrls, ExtCtrls, ComCtrls;
type
　TForm1 = class(TForm)
　　Panel1: TPanel;
　　TrackBar1: TTrackBar;
　　TrackBar2: TTrackBar;
　　TrackBar3: TTrackBar;
　　TrackBar4: TTrackBar;
　　TrackBar5: TTrackBar;
　　TrackBar6: TTrackBar;
　　procedure FormCreate(Sender: TObject);
　　procedure FormPaint(Sender: TObject);
　　procedure TrackBar1Change(Sender: TObject);
　　procedure TrackBar2Change(Sender: TObject);
　　procedure TrackBar3Change(Sender: TObject);
　　procedure TrackBar4Change(Sender: TObject);
　　procedure TrackBar5Change(Sender: TObject);
　　procedure TrackBar6Change(Sender: TObject);
　end;
var
　Form1: TForm1;
implementation
{$R *.dfm}
uses GDIPOBJ, GDIPAPI;
var
　DashArr: array[0..5] of Single;
procedure TForm1.FormCreate(Sender: TObject);
const
　n = 100;
begin
　TrackBar1.Max := n;
　TrackBar2.Max := n;
　TrackBar3.Max := n;
　TrackBar4.Max := n;
　TrackBar5.Max := n;
　TrackBar6.Max := n;
　TrackBar1.Position := n div 2;
　TrackBar2.Position := n div 2;
　TrackBar3.Position := n div 2;
　TrackBar4.Position := n div 2;
　TrackBar5.Position := n div 2;
　TrackBar6.Position := n div 2;
end;
procedure TForm1.FormPaint(Sender: TObject);
var
　g: TGPGraphics;
　p: TGPPen;
　rect: TRect;
begin
　g := TGPGraphics.Create(Canvas.Handle);
　p := TGPPen.Create(aclRed, 4);
　DashArr[0] := TrackBar1.Position / 10;
　DashArr[1] := TrackBar2.Position / 10;
　DashArr[2] := TrackBar3.Position / 10;
　DashArr[3] := TrackBar4.Position / 10;
　DashArr[4] := TrackBar5.Position / 10;
　DashArr[5] := TrackBar6.Position / 10;
　p.SetDashPattern(@DashArr, Length(DashArr)); {設置虛線}
　g.DrawLine(p, 0, 0, ClientWidth - Panel1.Width, ClIEntHeight);
　rect := Bounds(0, 0, ClientWidth - Panel1.Width, ClIEntHeight);
　InflateRect(rect, -30, -30);
　g.DrawEllipse(p, MakeRect(rect));
　p.Free;
　g.Free;
end;
procedure TForm1.TrackBar1Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar2Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar3Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar4Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar5Change(Sender: TObject);
begin
　Repaint;
end;
procedure TForm1.TrackBar6Change(Sender: TObject);
begin
　Repaint;
end;
end.窗體文件:object Form1: TForm1
　Left = 0
　Top = 0
　Caption = 'Form1'
　ClIEntHeight = 153
　ClIEntWidth = 306
　Color = clBtnFace
　Font.Charset = DEFAULT_CHARSET
　Font.Color = clWindowText
　Font.Height = -11
　Font.Name = 'Tahoma'
　Font.Style = []
　OldCreateOrder = False
　Position = poDesktopCenter
　OnCreate = FormCreate
　OnPaint = FormPaint
　PixelsPerInch = 96
　TextHeight = 13
　object Panel1: TPanel
　　Left = 207
　　Top = 0
　　Width = 99
　　Height = 153
　　Align = alRight
　　TabOrder = 0
　　ExplicitLeft = 200
　　ExplicitHeight = 205
　　object TrackBar1: TTrackBar
　　　Left = 0
　　　Top = 8
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 0
　　　OnChange = TrackBar1Change
　　end
　　object TrackBar2: TTrackBar
　　　Left = 0
　　　Top = 31
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 1
　　　OnChange = TrackBar2Change
　　end
　　object TrackBar3: TTrackBar
　　　Left = 0
　　　Top = 55
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 2
　　　OnChange = TrackBar3Change
　　end
　　object TrackBar4: TTrackBar
　　　Left = 0
　　　Top = 79
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 3
　　　OnChange = TrackBar4Change
　　end
　　object TrackBar5: TTrackBar
　　　Left = 0
　　　Top = 103
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 4
　　　OnChange = TrackBar5Change
　　end
　　object TrackBar6: TTrackBar
　　　Left = 0
　　　Top = 127
　　　Width = 97
　　　Height = 20
　　　ShowSelRange = False
　　　TabOrder = 5
　　　OnChange = TrackBar6Change
　　end
　end
end
