GdiPlus[45]: IGPGraphics (四) 關於呈現質量與合成模式

相關內容有:

IGPGraphics.SmoothingMode;　　　　　　{　繪圖質量　}　　
IGPGraphics.InterpolationMode;　　　　{　插補模式　}　　
IGPGraphics.CompositingMode;　　　　　{　前景色與背景色的合成混合模式　}　　
IGPGraphics.CompositingQuality;　　　　{　圖像合成質量　}　　
IGPGraphics.PixelOffsetMode;　　　　　{　像素的偏移模式　}　　
　
{　文本的呈現質量要用　}　
IGPGraphics.TextRenderingHint;　　　　{　文本呈現模式　}　
IGPGraphics.TextContrast;　　　　　　　{　文本灰度校正值(消除鋸齒和　ClearType　文本的伽瑪值校正)　}　

　　相關參數:

SmoothingMode　{　對直線、曲線和已填充區域的邊緣采用鋸齒消除功能,　它不能控制路徑漸變畫筆　}　
Invalid　　　//　一個無效模式　　
Default　　　//　不消除鋸齒,　等效於　HighSpeed、None　
HighSpeed　　//　不消除鋸齒　　
HighQuality　//　消除鋸齒,　等效於　AntiAlias　
None　　　　//　不消除鋸齒　　
AntiAlias　　//　消除鋸齒　
　
InterpolationMode　{　插補模式確定如何計算兩個像素點之間的中間值　}　
Invalid　　　　　　　//　等效於　QualityMode　枚舉的　Invalid　元素.　
Default　　　　　　　//　默認模式.　
Low　　　　　　　　　//　低質量插值法.　
High　　　　　　　　//　高質量插值法.　
Bilinear　　　　　　//　雙線性插值法;　不進行預篩選;　將圖像收縮為原始大小的　50%　以下時此模式不適用.　
Bicubic　　　　　　　//　雙三次插值法;　不進行預篩選;　將圖像收縮為原始大小的　25%　以下時此模式不適用.　
NearestNeighbor　　　//　最臨近插值法.　
HighQualityBilinear　//　高質量的雙線性插值法;　執行預篩選以確保高質量的收縮.　
HighQualityBicubic　//　高質量的雙三次插值法;　執行預篩選以確保高質量的收縮;　可產生質量最高的轉換圖像.　
　
CompositingMode　{　顏色合成模式　}　
SourceOver　//　與背景色混合;　該混合由透明度確定　
SourceCopy　//　改寫背景色　
　
CompositingQuality　{　圖像合成時,　源像素與目標像素和合成方式　}　
Invalid　　　　//　無效質量　
Default　　　　//　默認質量　
HighSpeed　　　//　高速度、低質量　
HighQuality　　//　高質量、低速度復合　
GamMacorrected　//　使用灰度校正　
AssumeLinear　　//　假定線性值　
　
PixelOffsetMode　{　像素偏移模式　}　
Invalid　　　//　無效模式.　
Default　　　//　默認模式.　
HighSpeed　　//　高速度、低質量呈現.　
HighQuality　//　高質量、低速度呈現.　
None　　　　//　沒有任何像素偏移.　
Half　　　　//　像素在水平和垂直距離上均偏移　-0.5　個單位,　以進行高速鋸齒消除.　

　SmoothingMode 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Rect:　TGPRectF;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFB22222,　4);　
　Rect.Initialize(ClientWidth　*　3/8,　ClientHeight　*　3/8,　ClientWidth　/　4,　ClIEntHeight　/　4);　
　
　for　i　:=　0　to　4　do　
　begin　
　　Graphics.SmoothingMode　:=　TGPSmoothingMode(i);　
　　Graphics.DrawEllipse(Pen,　Rect);　
　　Rect.Inflate(ClientWidth　/　14,　ClIEntHeight　/　14);　
　end;　
end;　

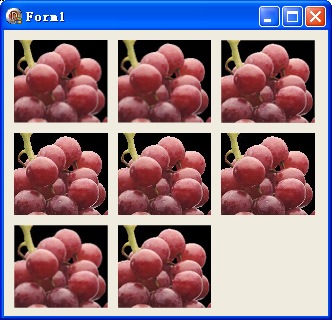

　　InterpolationMode 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Image:　IGPImage;　
　Rect:　TGPRectF;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Image　:=　TGPImage.Create('C:\GdiPlusImg\Grapes.jpg');　
　Rect.Initialize(10,　10,　Image.Width　*　0.5,　Image.Height　*　0.5);　
　
　for　i　:=　0　to　7　do　
　begin　
　　Graphics.InterpolationMode　:=　TGPInterpolationMode(i);　
　　Graphics.DrawImage(Image,　Rect);　
　　Rect.Offset(Rect.Width　+　10,　0);　
　　if　Rect.X　+　Rect.Width　>　ClIEntWidth　then　
　　begin　
　　　Rect.X　:=　10;　
　　　Rect.Offset(0,　Rect.Height　+　10);　
　　end;　
　end;　
end;　
　
procedure　TForm1.FormResize(Sender:　TObject);　
begin　
　Repaint;　
end;　

CompositingMode 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Brush:　IGPLinearGradIEntBrush;　
　Rect:　TGPRect;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Rect.Initialize(20,　20,　200,　60);　
　Brush　:=　TGPLinearGradIEntBrush.Create(Rect,　$FFA52A2A,　$FFFFFF00,　0);　
　
　Graphics.CompositingMode　:=　CompositingModeSourceOver;　//默認模式　
　Graphics.FillRectangle(Brush,　Rect);　
　
　Brush　:=　TGPLinearGradIEntBrush.Create(Rect,　$80A52A2A,　$80FFFF00,　0);　
　
　Graphics.CompositingMode　:=　CompositingModeSourceOver;　
　Rect.Offset(0,　20　+　Rect.Height);　
　Graphics.FillRectangle(Brush,　Rect);　
　
　Graphics.CompositingMode　:=　CompositingModeSourceCopy;　
　Rect.Offset(0,　20　+　Rect.Height);　
　Graphics.FillRectangle(Brush,　Rect);　
end;　

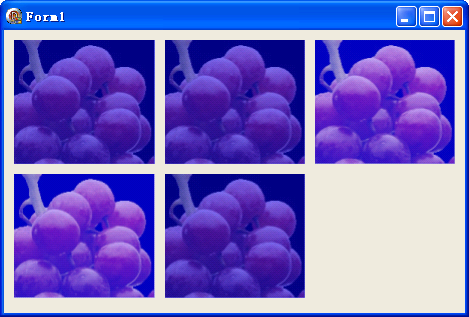

　　CompositingQuality 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Image:　IGPImage;　
　Rect:　TGPRectF;　
　Brush:　IGPSolidBrush;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Image　:=　TGPImage.Create('C:\GdiPlusImg\Grapes.jpg');　
　Rect.Initialize(10,　10,　Image.Width　*　0.75,　Image.Height　*　0.75);　
　Brush　:=　TGPSolidBrush.Create($800000FF);　
　
　for　i　:=　0　to　4　do　
　begin　
　　Graphics.CompositingQuality　:=　TGPCompositingQuality(i);　
　　Graphics.DrawImage(Image,　Rect);　
　　Graphics.FillRectangle(Brush,　Rect);　
　
　　Rect.Offset(Rect.Width　+　10,　0);　
　　if　Rect.X　+　Rect.Width　>　ClIEntWidth　then　
　　begin　
　　　Rect.X　:=　10;　
　　　Rect.Offset(0,　Rect.Height　+　10);　
　　end;　
　end;　
end;　
　
procedure　TForm1.FormResize(Sender:　TObject);　
begin　
　Repaint;　
end;　

　　PixelOffsetMode 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　BrushBack:　IGPHatchBrush;　
　Brush:　IGPSolidBrush;　
　Rect:　TGPRectF;　
　i:　Integer;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　BrushBack　:=　TGPHatchBrush.Create(HatchStyleCross,　$FFD0D0D0,　$FFFFFFFF);　
　Graphics.FillRectangle(BrushBack,　TGPRect.Create(ClIEntRect));　
　
　Rect.Initialize(0.34,　1,　5.1,　1.3);　
　Brush　:=　TGPSolidBrush.Create($80FF0000);　
　
　Graphics.ScaleTransform(27.3,　17.3);　
　for　i　:=　0　to　4　do　
　begin　
　　Graphics.PixelOffsetMode　:=　TGPPixelOffsetMode(i);　
　　Graphics.FillRectangle(Brush,　Rect);　
　　Rect.Offset(0,　Rect.Height　+　1);　
　end;　
end;
