GdiPlus[39]: IGPGraphicsPath (六) - 路徑的輔助工具 IGPGraph

　IGPGraphicsPathIterator 能遍歷路徑中的子路徑和路徑標記.

IGPGraphicsPathIterator.Count;　　　　　{　點總數　}　　
IGPGraphicsPathIterator.SubpathCount;　　{　子路徑數　}　　
IGPGraphicsPathIterator.HasCurve;　　　　{　是否包含曲線　}　　
　
IGPGraphicsPathIterator.Rewind;　　　　　{　重新開始,　用於遍歷前　}　　
IGPGraphicsPathIterator.NextSubPath();　{　下一個子路徑　}　　
IGPGraphicsPathIterator.NextPathType();　{　當前子路徑起始點的類型;　必須和　NextSubPath　同時使用　}　
IGPGraphicsPathIterator.Enumerate;　　　{　獲取路徑數據的函數,　應在　NextMarker　過程中使用　}　
IGPGraphicsPathIterator.CopyData();　　　{　復制指定范圍的路徑數據　}　
IGPGraphicsPathIterator.NextMarker();　　{　下一個路徑標記　}　

　　Count、SubpathCount、HasCurve 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormCreate(Sender:　TObject);　
var　
　Path:　IGPGraphicsPath;　
　PathIterator:　IGPGraphicsPathIterator;　
　Rect:　TGPRect;　
　str:　string;　
begin　
　Rect.Initialize(20,　20,　150,　100);　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddRectangle(Rect);　
　Path.AddEllipse(Rect);　
　
　PathIterator　:=　TGPGraphicsPathIterator.Create(Path);　
　
　with　TStringBuilder.Create　do　
　begin　
　　Append('點總數:　');　
　　Append(PathIterator.Count);　
　　AppendLine;　
　
　　Append('子路徑數:　');　
　　Append(PathIterator.SubpathCount);　
　　AppendLine;　
　
　　Append('是否包含曲線:　');　
　　Append(PathIterator.HasCurve);　
　
　　str　:=　ToString;　
　　Free;　
　end;　
　ShowMessage(str);　
end;　

NextSubPath、Rewind 測試:

uses　GdiPlus,　GdiPlusHelpers;　
　
var　
　Path:　IGPGraphicsPath;　
　PathIterator:　IGPGraphicsPathIterator;　
　
{　初始化數據　}　
procedure　TForm1.FormCreate(Sender:　TObject);　
var　
　Pt1,Pt2:　TGPPoint;　
　Rect:　TGPRect;　
begin　
　Pt1.Initialize(20,　20);　
　Pt2.Initialize(150,　150);　
　Rect.InitializeFromLTRB(Pt1.X,　Pt1.Y,　Pt2.X　,　Pt2.Y);　
　Path　:=　TGPGraphicsPath.Create;　
　
　Path.AddRectangle(Rect);　
　Path.AddEllipse(Rect);　
　Path.AddLine(Pt1.X,　Pt1.Y,　Pt2.X,　Pt2.Y);　
　
　PathIterator　:=　TGPGraphicsPathIterator.Create(Path);　
end;　
　
{　繪制路徑　}　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Pen:　IGPPen;　
begin　
　Pen　:=　TGPPen.Create($FFC0C0C0);　
　Canvas.ToGPGraphics.DrawPath(Pen,　Path);　
end;　
　
{　遍歷路徑　}　
procedure　TForm1.Button1Click(Sender:　TObject);　
var　
　Pen:　IGPPen;　
　PathSection:　IGPGraphicsPath;　
　B:　Boolean;　//這　out　參數需要的　
begin　
　Pen　:=　TGPPen.Create($FFFF0000,　2);　
　PathSection　:=　TGPGraphicsPath.Create;　//這也需要先建立　
　PathIterator.NextSubPath(PathSection,　B);　
　
　Repaint;　
　Canvas.ToGPGraphics.DrawPath(Pen,　PathSection);　
　Tag　:=　Tag　+　1;　//借　Self.Tag　一用　
　
　if　Tag　=　PathIterator.SubpathCount　then　
　begin　
　　Tag　:=　0;　
　　PathIterator.Rewind;　
　end;　
end;　

NextPathType 測試:

uses　GdiPlus;　
　
procedure　TForm1.FormCreate(Sender:　TObject);　
var　
　Path:　IGPGraphicsPath;　
　PathIterator:　IGPGraphicsPathIterator;　
　Rect:　TGPRect;　
　bool:　Boolean;　
　m1,m2,n,n1,n2:　Integer;　
　b:　Byte;　
begin　
　Rect.Initialize(20,　20,　150,　100);　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddRectangle(Rect);　
　Path.AddEllipse(Rect);　
　
　PathIterator　:=　TGPGraphicsPathIterator.Create(Path);　
　
　while　PathIterator.NextSubPath(m1,　m2,　bool)　<>　0　do　
　begin　
　　n　:=　PathIterator.NextPathType(b,　n1,　n2);　
　　ShowMessageFmt('%d-%d;　%d:　%d-%d',　[m1,m2,n,n1,n2]);　
　end;　
//0-3;　4:　0-3　
//4-16;　13:　4-16　
end;　

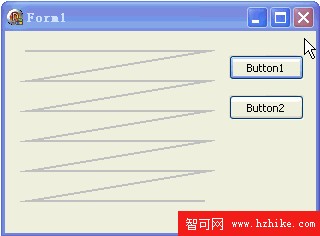

　　NextMarker、CopyData、Enumerate 測試:

unit　Unit1;　
　
interface　
　
uses　
　Windows,　Messages,　SysUtils,　Variants,　Classes,　Graphics,　Controls,　Forms,　
　Dialogs,　StdCtrls;　
　
type　
　TForm1　=　class(TForm)　
　　Button1:　TButton;　
　　Button2:　TButton;　
　　procedure　FormCreate(Sender:　TObject);　
　　procedure　FormPaint(Sender:　TObject);　
　　procedure　Button1Click(Sender:　TObject);　
　　procedure　Button2Click(Sender:　TObject);　
　end;　
　
var　
　Form1:　TForm1;　
　
implementation　
　
{$R　*.dfm}　
　
uses　GdiPlus,　GdiPlusHelpers;　
　
var　
　Path:　IGPGraphicsPath;　
　PathIterator:　IGPGraphicsPathIterator;　
　
{　初始化　Path　與　PathIterator　}　
procedure　TForm1.FormCreate(Sender:　TObject);　
var　
　Rect:　TGPRect;　
begin　
　Path　:=　TGPGraphicsPath.Create;　
　
　{　用路徑　Marker　把路徑分成了三部分　}　
　Path.AddLine(TGPPoint.Create(20,　20),　TGPPoint.Create(200,　20));　
　Path.AddLine(TGPPoint.Create(20,　50),　TGPPoint.Create(200,　50));　
　Path.SetMarker;　
　
　Path.AddLine(TGPPoint.Create(20,　80),　TGPPoint.Create(200,　80));　
　Path.AddLine(TGPPoint.Create(20,　110),　TGPPoint.Create(200,　110));　
　Path.SetMarker;　
　
　Path.AddLine(TGPPoint.Create(20,　140),　TGPPoint.Create(200,　140));　
　Path.AddLine(TGPPoint.Create(20,　170),　TGPPoint.Create(200,　170));　
　
　PathIterator　:=　TGPGraphicsPathIterator.Create(Path);　
end;　
　
{　繪制　Path　}　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Pen:　IGPPen;　
begin　
　Pen　:=　TGPPen.Create($FFC0C0C0,　2);　
　Canvas.ToGPGraphics.DrawPath(Pen,　Path);　
end;　
　
{　測試　CopyData　函數　}　
procedure　TForm1.Button1Click(Sender:　TObject);　
var　
　Pen:　IGPPen;　
　Brush:　IGPSolidBrush;　
　PathTmp:　IGPGraphicsPath;　
　n1,n2:　Integer;　
　Data:　IGPPathData;　
　Rect:　TGPRectF;　
　i:　Integer;　
　ps:　array　of　TGPPointF;　
　ts:　array　of　Byte;　
begin　
　Repaint;　
　Pen　:=　TGPPen.Create($80FF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($FF0000FF);　
　
　if　PathIterator.NextMarker(n1,　n2)　=　0　then　
　begin　
　　PathIterator.Rewind;　
　　Exit;　
　end;　
　
　Data　:=　PathIterator.CopyData(n1,　n2);　
　
　for　i　:=　0　to　Data.Count　-　1　do　
　begin　
　　Rect.Initialize(Data.Points[i].X　-3,　Data.Points[i].Y-3,　6,　6);　
　　Canvas.ToGPGraphics.FillRectangle(Brush,　Rect);　
　end;　
　
　SetLength(ps,　Data.Count);　
　SetLength(ts,　Data.Count);　
　CopyMemory(ps,　Data.PointPtr,　Data.Count　*　SizeOf(TGPPointF));　
　CopyMemory(ts,　Data.TypePtr,　Data.Count);　
　PathTmp　:=　TGPGraphicsPath.Create(ps,　ts);　
　Canvas.ToGPGraphics.DrawPath(Pen,　PathTmp);　
end;　
　
{　測試　Enumerate　函數　}　
procedure　TForm1.Button2Click(Sender:　TObject);　
var　
　Pen:　IGPPen;　
　Brush:　IGPSolidBrush;　
　PathTmp:　IGPGraphicsPath;　
　n1,n2:　Integer;　
　Data:　IGPPathData;　
　Rect:　TGPRectF;　
　i:　Integer;　
　ps:　array　of　TGPPointF;　
　ts:　array　of　Byte;　
begin　
　Repaint;　
　Pen　:=　TGPPen.Create($80FF0000,　2);　
　Brush　:=　TGPSolidBrush.Create($FF0000FF);　
　
　if　PathIterator.NextMarker(n1,　n2)　=　0　then　
　begin　
　　PathIterator.Rewind;　
　　Exit;　
　end;　
　
　Data　:=　PathIterator.Enumerate;　{　和　Button1Click　就這一句不一樣　}　
　
　for　i　:=　0　to　Data.Count　-　1　do　
　begin　
　　Rect.Initialize(Data.Points[i].X　-3,　Data.Points[i].Y-3,　6,　6);　
　　Canvas.ToGPGraphics.FillRectangle(Brush,　Rect);　
　end;　
　
　SetLength(ps,　Data.Count);　
　SetLength(ts,　Data.Count);　
　CopyMemory(ps,　Data.PointPtr,　Data.Count　*　SizeOf(TGPPointF));　
　CopyMemory(ts,　Data.TypePtr,　Data.Count);　
　PathTmp　:=　TGPGraphicsPath.Create(ps,　ts);　
　Canvas.ToGPGraphics.DrawPath(Pen,　PathTmp);　
end;　
　
end.
