GdiPlus[30]: IGPPen: 線帽

StartCap 和 EndCap 屬性分別用來讀寫兩段的線帽, 測試圖:

　　StartCap 和 EndCap 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
const　
　CapArr:　array[0　..8　]　of　Byte　=　(0　,　1,　2,　3,　$10,　$11,　$12,　$13,　$14);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Pt1,Pt2:　TGPPoint;　
　i:　Integer;　
begin　
　Pt1.Initialize(20,　20);　
　Pt2.Initialize(200,　20);　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FF2E8B57,　11);　
　
　for　i　:=　0　to　Length(CapArr)　-　1　do　
　begin　
　　Pen.StartCap　:=　TGPLineCap(CapArr[i]);　
　　Pen.EndCap　:=　Pen.StartCap;　
　　Graphics.DrawLine(Pen,　Pt1,　Pt2);　
　　Graphics.TranslateTransform(0,　Pt1.Y　*　1.5);　
　end;　
end;　

　　DashCap 屬性用來讀寫虛線線帽, 這在實線中沒有效果; 測試圖:

　　DashCap 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
　Pt1,Pt2:　TGPPoint;　
begin　
　Pt1.Initialize(20,　20);　
　Pt2.Initialize(240,　20);　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FF4169E1,　11);　
　Pen.DashStyle　:=　DashStyleDashDot;　
　
　Pen.DashCap　:=　DashCapFlat;　
　Graphics.DrawLine(Pen,　Pt1,　Pt2);　
　Graphics.TranslateTransform(0,　Pt1.Y　*　1.5);　
　
　Pen.DashCap　:=　DashCapRound;　
　Graphics.DrawLine(Pen,　Pt1,　Pt2);　
　Graphics.TranslateTransform(0,　Pt1.Y　*　1.5);　
　
　Pen.DashCap　:=　DashCapTriangle;　
　Graphics.DrawLine(Pen,　Pt1,　Pt2);　
end;　

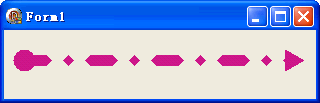

　　可通過 SetLineCap 方法一起設定 StartCap、EndCap、DashCap, 測試圖:

　　SetLineCap 測試代碼:

uses　GdiPlus;　
　
procedure　TForm1.FormPaint(Sender:　TObject);　
var　
　Graphics:　IGPGraphics;　
　Pen:　IGPPen;　
begin　
　Graphics　:=　TGPGraphics.Create(Handle);　
　Pen　:=　TGPPen.Create($FFC71585,　11);　
　Pen.DashStyle　:=　DashStyleDashDot;　
　
　Pen.SetLineCap(LineCapRoundAnchor,　LineCapArrowAnchor,　DashCapTriangle);　
　
　Graphics.DrawLine(Pen,　20,　30,　300,　30);　
end;
